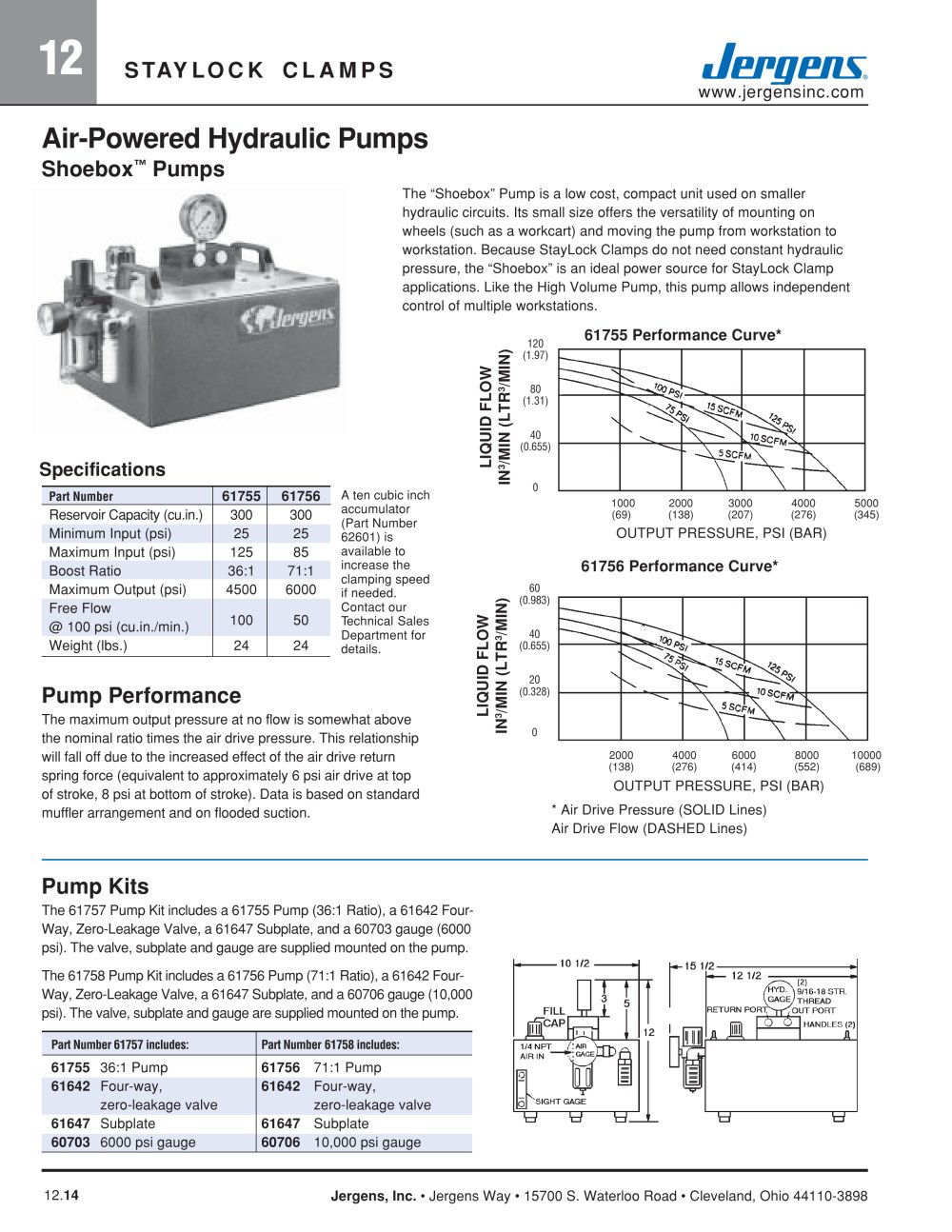

| Jergens. www.jergensinc.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STAYLOCK CLAMPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Air-Powered Hydraulic Pumps Shoebox™ Pumps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The "Shoebox" Pump is a low cost, compact unit used on smaller hydraulic circuits. Its small size offers the versatility of mounting on wheels (such as a workcart) and moving the pump from workstation to workstation. Because StayLock Clamps do not need constant hydraulic pressure, the "Shoebox" is an ideal power source for StayLock Clamp applications. Like the High Volume Pump, this pump allows independent control of multiple workstations. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61755 Performance Curve* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 (1.97) 80 (1.31) 40 (0.655) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ^ z o P —I cc LJ- h- 3 z 02 —I ˇ3 z | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A ten cubic inch accumulator (Part Number 62601) is available to increase the clamping speed if needed. Contact our Technical Sales Department for details. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 (69) | 2000 (138) | 3000 (207) | 4000 (276) | 5000 (345) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OUTPUT PRESSURE, PSI (BAR) 61756 Performance Curve* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 (0.983) 40 (0.655) 20 (0.328) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pump Performance The maximum output pressure at no flow is somewhat above the nominal ratio times the air drive pressure. This relationship will fall off due to the increased effect of the air drive return spring force (equivalent to approximately 6 psi air drive at top of stroke, 8 psi at bottom of stroke). Data is based on standard muffler arrangement and on flooded suction. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000 (138) | 4000 (276) | 6000 (414) | 8000 (552) | 10000 (689) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OUTPUT PRESSURE, PSI (BAR) * Air Drive Pressure (SOLID Lines) Air Drive Flow (DASHED Lines) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pump Kits The 61757 Pump Kit includes a 61755 Pump (36:1 Ratio), a 61642 Four-Way, Zero-Leakage Valve, a 61647 Subplate, and a 60703 gauge (6000 psi). The valve, subplate and gauge are supplied mounted on the pump. The 61758 Pump Kit includes a 61756 Pump (71:1 Ratio), a 61642 Four-Way, Zero-Leakage Valve, a 61647 Subplate, and a 60706 gauge (10,000 psi). The valve, subplate and gauge are supplied mounted on the pump. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12.14 Jergens, Inc. • Jergens Way • 15700 S. Waterloo Road • Cleveland, Ohio 44110-3898 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
