| 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

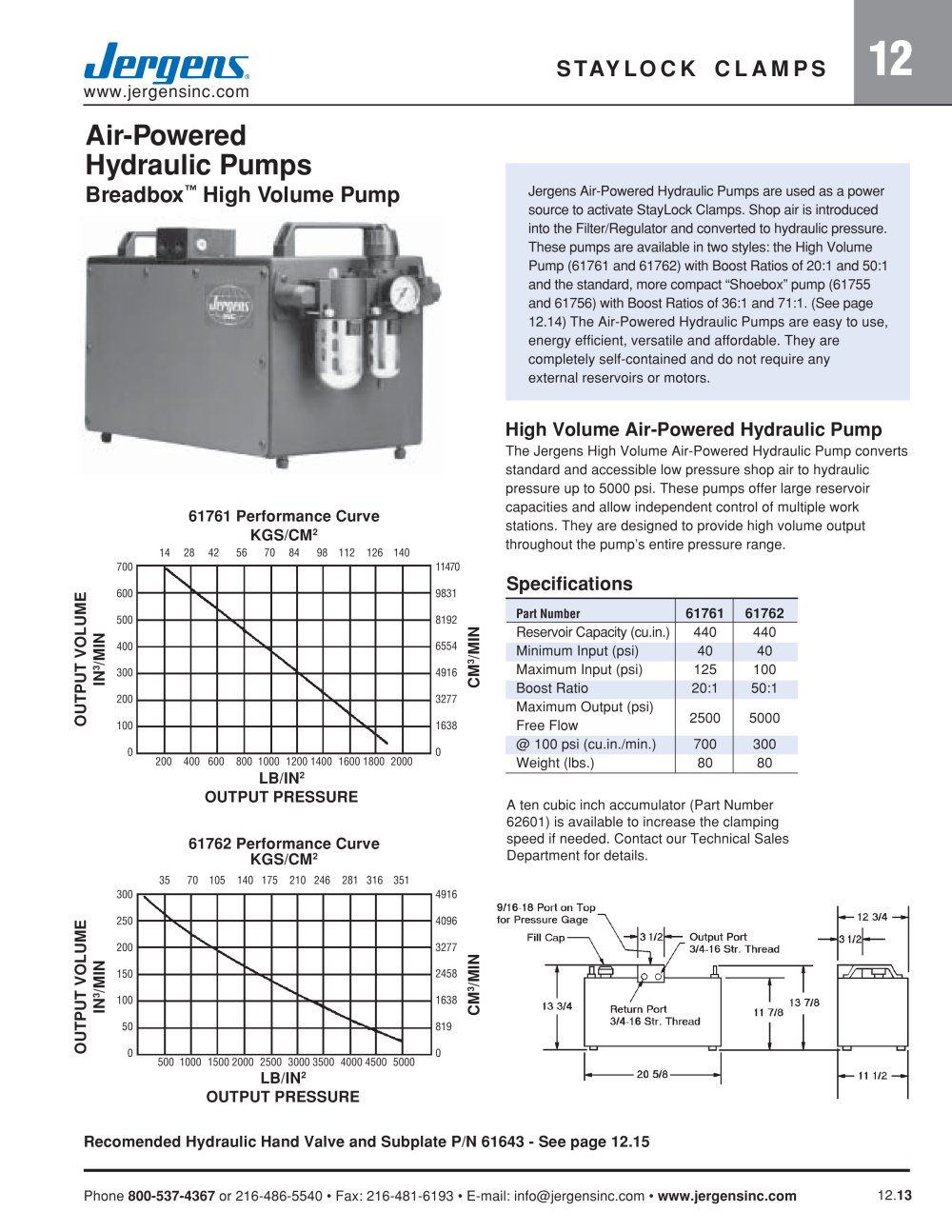

| Jergens. www.jergensinc.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STAYLOCK CLAMPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Air-Powered Hydraulic Pumps Breadbox™ High Volume Pump | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jergens Air-Powered Hydraulic Pumps are used as a power source to activate StayLock Clamps. Shop air is introduced into the Filter/Regulator and converted to hydraulic pressure. These pumps are available in two styles: the High Volume Pump (61761 and 61762) with Boost Ratios of 20:1 and 50:1 and the standard, more compact "Shoebox" pump (61755 and 61756) with Boost Ratios of 36:1 and 71:1. (See page 12.14) The Air-Powered Hydraulic Pumps are easy to use, energy efficient, versatile and affordable. They are completely self-contained and do not require any external reservoirs or motors. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| High Volume Air-Powered Hydraulic Pump The Jergens High Volume Air-Powered Hydraulic Pump converts standard and accessible low pressure shop air to hydraulic pressure up to 5000 psi. These pumps offer large reservoir capacities and allow independent control of multiple work stations. They are designed to provide high volume output throughout the pump's entire pressure range. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61761 Performance Curve KGS/CM2 14 28 42 56 70 84 98 112 126 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11470 9831 8192 6554 4916 3277 1638 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 600 500 400 300 200 100 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LU 3 —I O > I- 3 Q. I-3 O | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IN /M CO M C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z CO z | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 400 600 800 1000 1200 1400 1600 1800 2000 LB/IN2 OUTPUT PRESSURE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A ten cubic inch accumulator (Part Number 62601) is available to increase the clamping speed if needed. Contact our Technical Sales Department for details. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61762 Performance Curve KGS/CM2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 70 105 140 175 210 246 281 316 351 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4916 4096 3277 2458 1638 819 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 250 200 150 100 50 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LJJ 3 —I O > I- 3 Q. I-3 O | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IN /M co M C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| z CO z | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 LB/IN2 OUTPUT PRESSURE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Recomended Hydraulic Hand Valve and Subplate P/N 61643 - See page 12.15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12.13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Phone 800-537-4367 or 216-486-5540 • Fax: 216-481-6193 • E-mail: info@jergensinc.com • www.jergensinc.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
