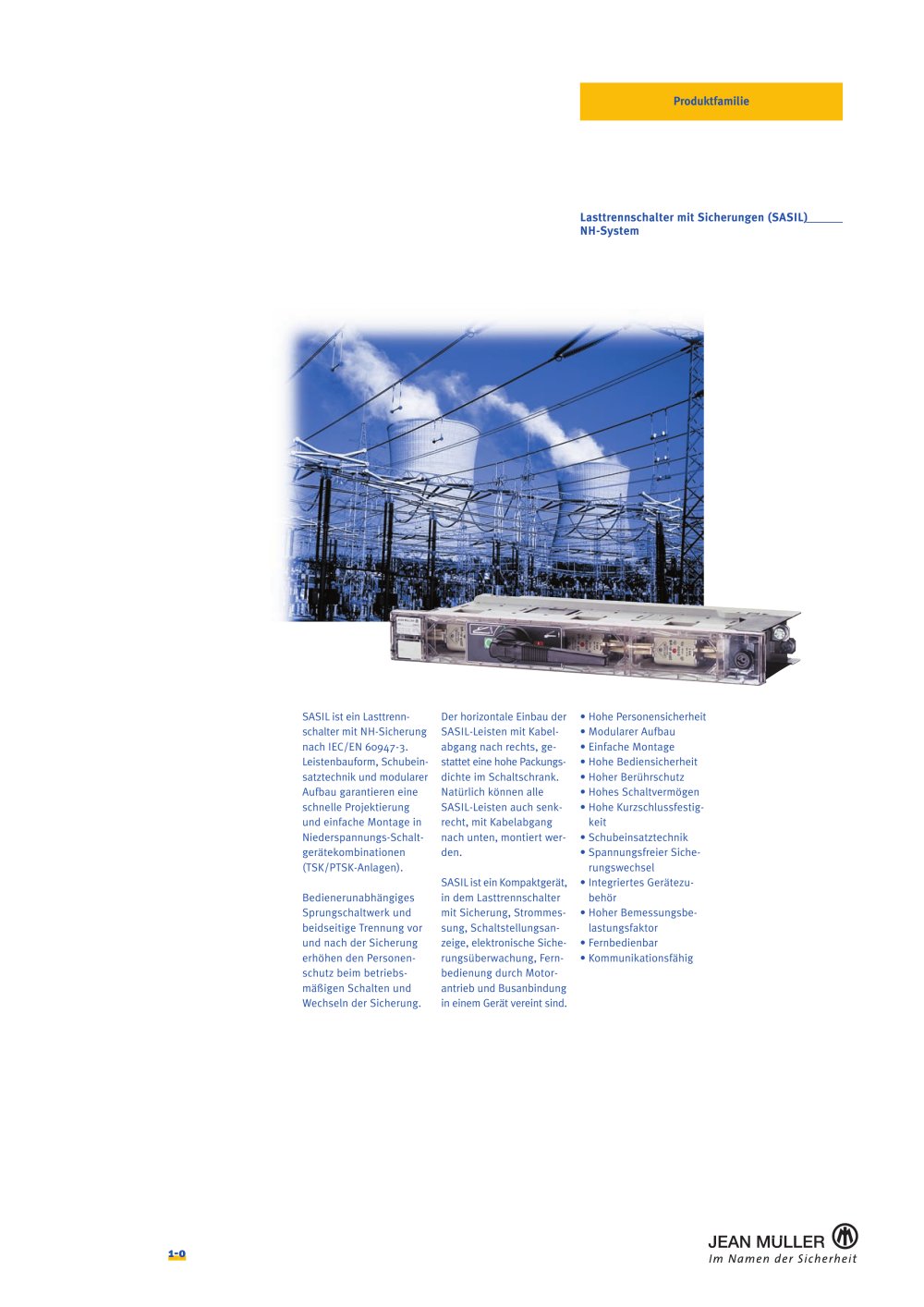

Produktfamilie Lasttrennschalter mit Sicherungen (SASIL) NH-System SASIL ist ein Lasttrennschalter mit NH-Sicherung nach IEC/EN 60947-3. Leistenbauform, Schubeinsatztechnik und modularer Aufbau garantieren eine schnelle Projektierung und einfache Montage in Niederspannungs-Schaltgerätekombinationen (TSK/PTSK-Anlagen). Bedienerunabhängiges Sprungschaltwerk und beidseitige Trennung vor und nach der Sicherung erhöhen den Personenschutz beim betriebsmäßigen Schalten und Wechseln der Sicherung. Der horizontale Einbau der SASIL-Leisten mit Kabelabgang nach rechts, gestattet eine hohe Packungsdichte im Schaltschrank. Natürlich können alle SASIL-Leisten auch senkrecht, mit Kabelabgang nach unten, montiert werden. SASIL ist ein Kompaktgerät, in dem Lasttrennschalter mit Sicherung, Strommessung, Schaltstellungsanzeige, elektronische Sicherungsüberwachung, Fernbedienung durch Motorantrieb und Busanbindung in einem Gerät vereint sind. • Hohe Personensicherheit • Modularer Aufbau • Einfache Montage • Hohe Bediensicherheit • Hoher Berührschutz • Hohes Schaltvermögen • Hohe Kurzschlussfestigkeit • Schubeinsatztechnik • Spannungsfreier Sicherungswechsel • Integriertes Gerätezubehör • Hoher Bemessungsbelastungsfaktor • Fernbedienbar • Kommunikationsfähig 1-0

1-1 SASIL NH-System SASIT DIN- und BS-System Klemmen NHSicherungslastschaltleisten NHSicherungsunterteile NHSicherungslasttrennschalter C|O|S|M|O® Sammelschienen- System- 60mm Stromwandler Hausanschlußtechnik Verteiler- und Geräteschränke Systemelektronik Powerlizer Anhang SALIT NHSicherungsleisten Produktgruppe Produktart 3polig, Sammel- Leiste Gr. 00-3 mit Handbetätigung, ohne Strommessung schienensystem 185mm Leiste Gr. 00-3 mit Handbetätigung, mit 1 Wandler Leiste Gr. 00-3 mit Handbetätigung, mit 3 Wandler Leiste Gr. 00-3 mit Handbetätigung, mit Messmodul EE Leiste Gr. 00-3 mit Motorantrieb...

1-2 Einbaumaße Feldverteilschienensystem 225 200 25 50 525 500 10 90 185 2 2 min. 30 344 550 1 230 25 Sammelschienenträger SST-185/… Bausatz Schaltschrankprofil SSP Bausatz Befestigungsplatte BP1/SST Sammelschienenabdeckung SSA-185 Einschaltsperre ESS/SASIL… Bausatz Sammelschienentrenneinsatz STE…/SST Kabelanschlußraumabdeckung KA/SSA-185 Kabelschottung KSH/SASIL Buchsenleiste 16pol. BL/SASIL00-3 Leistenführung LF01/SASIL Auszugswerkzeug AW/SASIL00-3 Schottblech zum Einstecken der Kabelanschlußraumabdeckung (gehört nicht zum Lieferumfang) Schalter-Sicherungsleiste (SASIL) Verschraubungsmöglichkeit...

1-3 SASIL NH-System SASIT DIN- und BS-System Klemmen NHSicherungslastschaltleisten NHSicherungsunterteile NHSicherungslasttrennschalter C|O|S|M|O® Sammelschienen- System- 60mm Stromwandler Hausanschlußtechnik Verteiler- und Geräteschränke Systemelektronik Powerlizer Anhang SALIT NHSicherungsleisten Typ SASIL Einschubkontakt 1 oder 3 Wandler Sicherungsüberwachung / MeßmodulEE05 Hilfsschalter 1 Öffner und 1 Schließer Stößel Einschaltsperre Doppelunterbrechung Handantrieb, abschließbar mit bis zu 3 Bügelschlössern bedienerunabhängiges Sprungschaltwerk LED Sicherungsausfall Kundenanschluß Meßgerät...

Stromverteilungskomponenten Lasttrennschalter mit Sicherungen (SASIL), NH-System 3polig, Sammelschienensystem 185mm Leiste Größe 00 bis 3 mit Handbetätigung, ohne Strommessung 1-4 Produkt-Definition SASIL-Leisten sind 3polig steckbare Lasttrennschalter mit Sicherung in Leistenbauform. Ausgestattet mit einem bedienerunabhängigen Sprungschaltwerk und Handantrieb zur eindeutigen Schaltstellungsanzeige, zur Aufnahme von 3 NH-Sicherungseinsätzen DIN 43620, Größe 00/160A bis 3/630A. Alle SASIL-Leisten besitzen Einschubkontakte und können in Verbindung mit den entsprechenden Leistenführungen sicher...

Stromverteilungskomponenten Lasttrennschalter mit Sicherungen (SASIL), NH-System 3polig, Sammelschienensystem 185mm Leiste Größe 00 bis 3 mit Handbetätigung, mit 1 Wandler 1-6 Produkt-Definition SASIL-Leisten sind 3polig steckbare Lasttrennschalter mit Sicherung in Leistenbauform. Ausgestattet mit einem bedienerunabhängigen Sprungschaltwerk und Handantrieb zur eindeutigen Schaltstellungsanzeige, zur Aufnahme von 3 NH-Sicherungseinsätzen DIN 43620, Größe 00/160A bis 3/630A sowie 1 Stromwandler. Alle SASIL-Leisten besitzen Einschubkontakte und können in Verbindung mit den entsprechenden Leistenführungen...

Stromverteilungskomponenten Lasttrennschalter mit Sicherungen (SASIL), NH-System 3polig, Sammelschienensystem 185mm Leiste Größe 00 bis 3 mit Handbetätigung, mit 3 Wandler 1-12 Produkt-Definition SASIL-Leisten sind 3polig steckbare Lasttrennschalter mit Sicherung in Leistenbauform. Ausgestattet mit einem bedienerunabhängigen Sprungschaltwerk und Handantrieb zur eindeutigen Schaltstellungsanzeige, zur Aufnahme von 3 NH-Sicherungseinsätzen DIN 43620, Größe 00/160A bis 3/630A sowie 3 Stromwandlern. Alle SASIL-Leisten besitzen Einschubkontakte und können in Verbindung mit den entsprechenden Leistenführungen...

Stromverteilungskomponenten Lasttrennschalter mit Sicherungen (SASIL), NH-System 3polig, Sammelschienensystem 185mm Leiste Größe 00 bis 3 mit Handbetätigung, mit Meßmodul EE 1-16 Produkt-Definition SASIL-Leisten sind 3polig steckbare Lasttrennschalter mit Sicherung in Leistenbauform. Ausgestattet mit einem bedienerunabhängigen Sprungschaltwerk und Handantrieb zur eindeutigen Schaltstellungsanzeige, zur Aufnahme von 3 NH-Sicherungseinsätzen DIN 43620, Größe 00/160A bis Größe 3/630A. MESSMODULEE Die Leiste ist mit einem elektronischen Überwachungsmodul EE zur Anbindung an das Energiemanagement-...
