Kabelverteilerschränke / Cable distribution cabinets
Hausanschlusstechnik
Consumer supply
technology
Kabelverteilerschränke
Cable distribution
cabinets
Messwandlerschränke
Current transformer
cabinets
Zähleranschluss-
Strassenbeleuchtungstechnik
Metering- Street
lighting technic
Photovoltaik
Anwendungen
Photovoltaic
applications
Anhang
Appendix

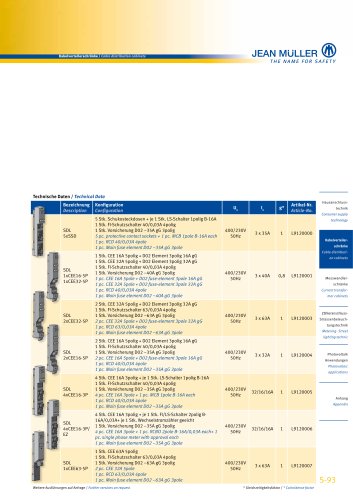

Technische Daten / Technical Data
Bezeichnung
Description
Konfiguration
Configuration Ue Ie g* Artikel-Nr.
Article-No.
SDL
5xSSD
5 Stk. Schukosteckdosen + je 1 Stk. LS-Schalter 1polig B-16A
1 Stk. FI-Schutzschalter 40/0,03A 4polig
1 Stk. Vorsicherung D02 –35A gG 3polig
5 pc. protective contact sockets + 1 pc. MCB 1pole B-16A each
1 pc. RCD 40/0,03A 4pole
1 pc. Main fuse element D02 –35A gG 3pole
400/230V
50Hz 3 x 35A 1 L9120000
SDL
1xCEE16-5P
1xCEE32-5P
1 Stk. CEE 16A 5polig + D02 Element 3polig 16A gG
1 Stk. CEE 32A 5polig + D02 Element 3polig 32A gG
1 Stk. FI-Schutzschalter 40/0,03A 4polig
1 Stk. Vorsicherung D02 –40A gG 3polig
1 pc. CEE 16A 5pole + D02 fuse-element 3pole 16A gG
1 pc. CEE 32A 5pole + D02 fuse-element 3pole 32A gG
1 pc. RCD 40/0,03A 4pole
1 pc. Main fuse element D02 –40A gG 3pole
400/230V
50Hz 3 x 40A 0,8 L9120001
SDL
2xCEE32-5P
2 Stk. CEE 32A 5polig + D02 Element 3polig 32A gG
1 Stk. FI-Schutzschalter 63/0,03A 4polig
1 Stk. Vorsicherung D02 –63A gG 3polig
2 pc. CEE 32A 5pole + D02 fuse-element 3pole 32A gG
1 pc. RCD 63/0,03A 4pole
1 pc. Main fuse element D02 –63A gG 3pole
400/230V
50Hz 3 x 63A 1 L9120003
SDL
2xCEE16-5P
2 Stk. CEE 16A 5polig + D02 Element 3polig 16A gG
1 Stk. FI-Schutzschalter 40/0,03A 4polig
1 Stk. Vorsicherung D02 –35A gG 3polig
2 pc. CEE 16A 5pole + D02 fuse-element 3pole 16A gG
1 pc. RCD 40/0,03A 4pole
1 pc. Main fuse element D02 –35A gG 3pole
400/230V
50Hz 3 x 32A 1 L9120004
SDL
4xCEE16-3P
4 Stk. CEE 16A 3polig + je 1 Stk. LS-Schalter 1polig B-16A
1 Stk. FI-Schutzschalter 40/0,03A 4polig
1 Stk. Vorsicherung D02 –35A gG 3polig
4 pc. CEE 16A 3pole + 1 pc. MCB 1pole B-16A each
1 pc. RCD 40/0,03A 4pole
1 pc. Main fuse element D02 –35A gG 3pole
400/230V
50Hz 32/16/16A 1 L9120005
SDL
4xCEE16-3P/
EZ
4 Stk. CEE 16A 3polig + je 1 Stk. FI/LS-Schalter 2polig B-
16A/0,03A+ je 1 Stk. Wechselstromzähler geeicht
1 Stk. Vorsicherung D02 –35A gG 3polig
4 pc. CEE 16A 3pole + 1 pc. RCBO 2pole B-16A/0,03A each+ 1
pc. single phase meter with approval each
1 pc. Main fuse element D02 –35A gG 3pole
400/230V
50Hz 32/16/16A 1 L9120006
SDL
1xCEE63-5P
1 Stk. CEE 63A 5polig
1 Stk. FI-Schutzschalter 63/0,03A 4polig
1 Stk. Vorsicherung D02 –63A gG 3polig
2 pc. CEE 32A 5pole
1 pc. RCD 63/0,03A 4pole
1 pc. Main fuse element D02 –63A gG 3pole
400/230V
50Hz 3 x 63A 1 L9120007
Weitere Ausführungen auf Anfrage / Further versions on request * Gleichzeitigkeitsfaktor / * Coincidence factor
S-93
