Um den wachsenden Ansprüchen im Feinmechaniksektorgerecht zu werden, hat IEMCA ein, „in puncto“ Leistung, Flexibilität und Bedienerfreundlichkeit, absolut innovatives Lademagazin entwickelt. To respond to the growing needs of the micro- mechanical market, IEMCA has developed a bar feeder that is totally innovative in terms of perfor- mance, flexibility and simplicity. The

HOHEDREHGESCHWINDIGKEIT HIGH ROTATIONSPEEDS

Der Einsatz geschlossener runder Kanäle mit kalibriertem Querschnitt, die Verwendung leistungsstarker Drehhülsen und die Wahl von Komponenten mit geringer Trägheit, ermöglichen ein problemloses Arbeiten auch mit sehr schnellen Spindeln The use of closed, calibrated,round section channels and high performance rotating tips, plus the development of special lowinertia components enable the Elite 112 to function easily with even the fastest spindles

Elite 112

ermöglicht auf Drehautomaten mit sehr hohenDreh- und Beschleunigungsgeschwindigkeiten des Spindelkopfs, ohne jegliche Leistungseinbußen die Zuführung von Stangen von 0,8mm bis 12,7mm.

Elite 112

is able to feed bars of 0.8 mm to12.7 mm even on lathes with very high spindle rotation and headstock acceleration speeds without limiting performance in any way.

SYNCHRONISATION MITSPINDELKOPF HEADSTOCK FOLLOWING

Elite 112 verfügt über eine mechanische Synchronvorrichtung mit minimaler Trägheit (- 40%) für das zuverlässige und präziseVerfolgen der Bewegung der –auch von Linearmotoren – ange- triebenen Spindelköpfe, selbst beisehr kleinen zu bearbeitendenStangen The Elite 112 boasts a minimuminertia (- 40%) mechanical synchronisation system to ensure precision following of headstocks– even those actuated by linearmotors – no matter how small the bars 4 Minuten

FLEXIBILITÄT FLEXIBILITY

Dank der Verwendung von Kanälen mit Schnellkupplungssystem beträgt die Umrüstzeit desElite 112 nur Changeover time for the Elite112 is only 4 minutes thanks to the use of snap-in channels

AUSWAHL DÜNNERSTANGEN SELECTING THIN BARS

Excellent reliability in selectingthin bars (0,8 mm) is ensured by a step-by-step magazine Die maximale Zuverlässigkeitbei der Auswahl dünner Stangen (0,8 mm) wird durch dieVerwendung einer imPilgerschritt bewegten Auflagefläche garantiert

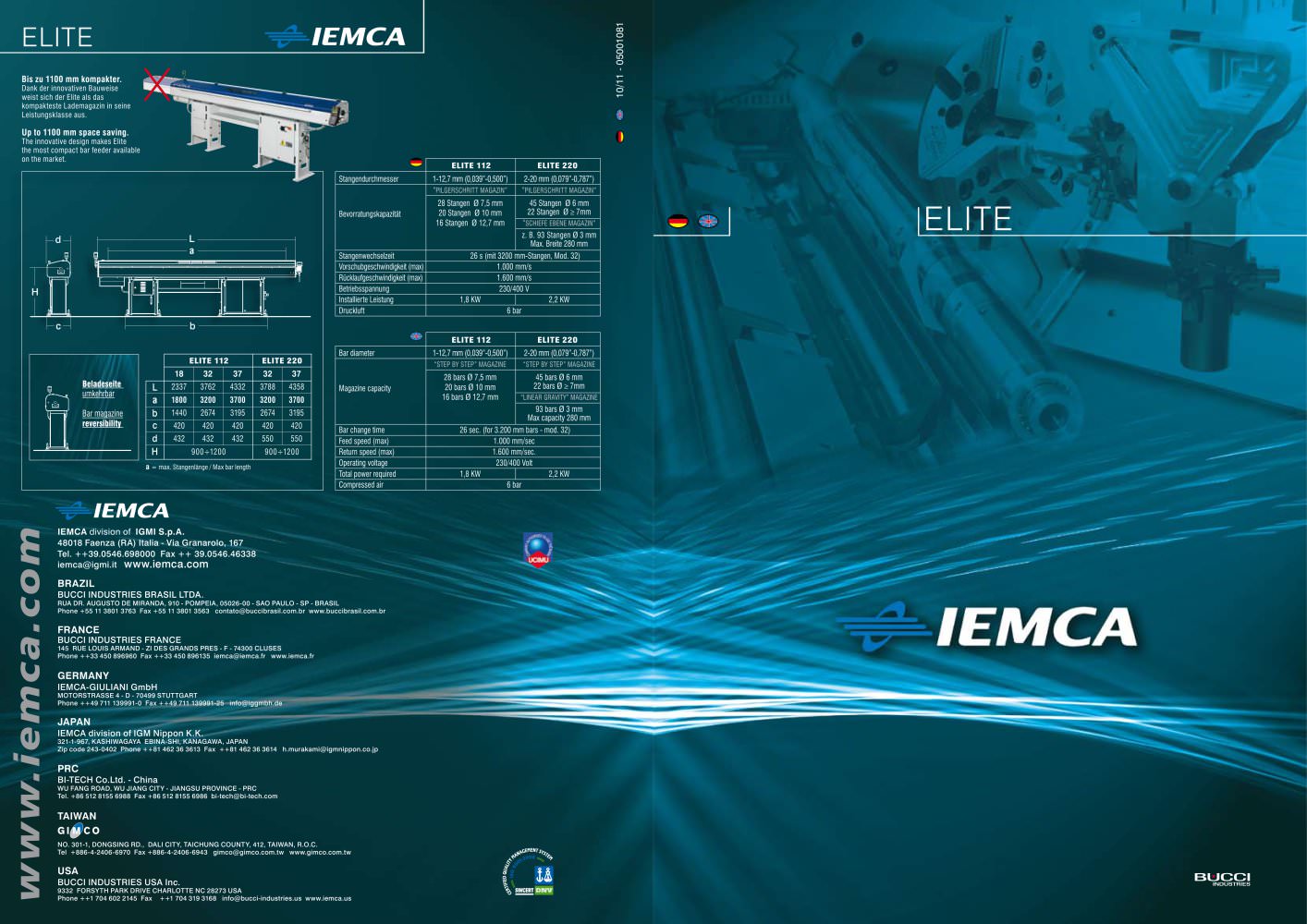

BAR FEEDERS ELITE 112 - 5558 Elite112Elite112

EINFACHEBEDIENUNG SIMPLE TO USE

The Elite 112 does not need any special adjustments to change work or to work with thin bars.This is because the Elite 112has a library of default parameters settings availableinto its operator panel Elite 112 erfordert keine beson-deren Einstellungen beim Bearbeitungswechsel oder beiVerwendung sehr dünner Stangen. Dies wird durch eineBibliothek voreingestellter Konfigurationen im Bedienfelderleichtert
Die in diesem Katalog angeführten Daten sind unverbindlich. IEMCA behält sich das Recht vor, jederzeit Änderungen ohne Vorankündigung vorzunehmen. The data in this catalogue is not- binding. IEMCA reserves the right to make changes at any time.
