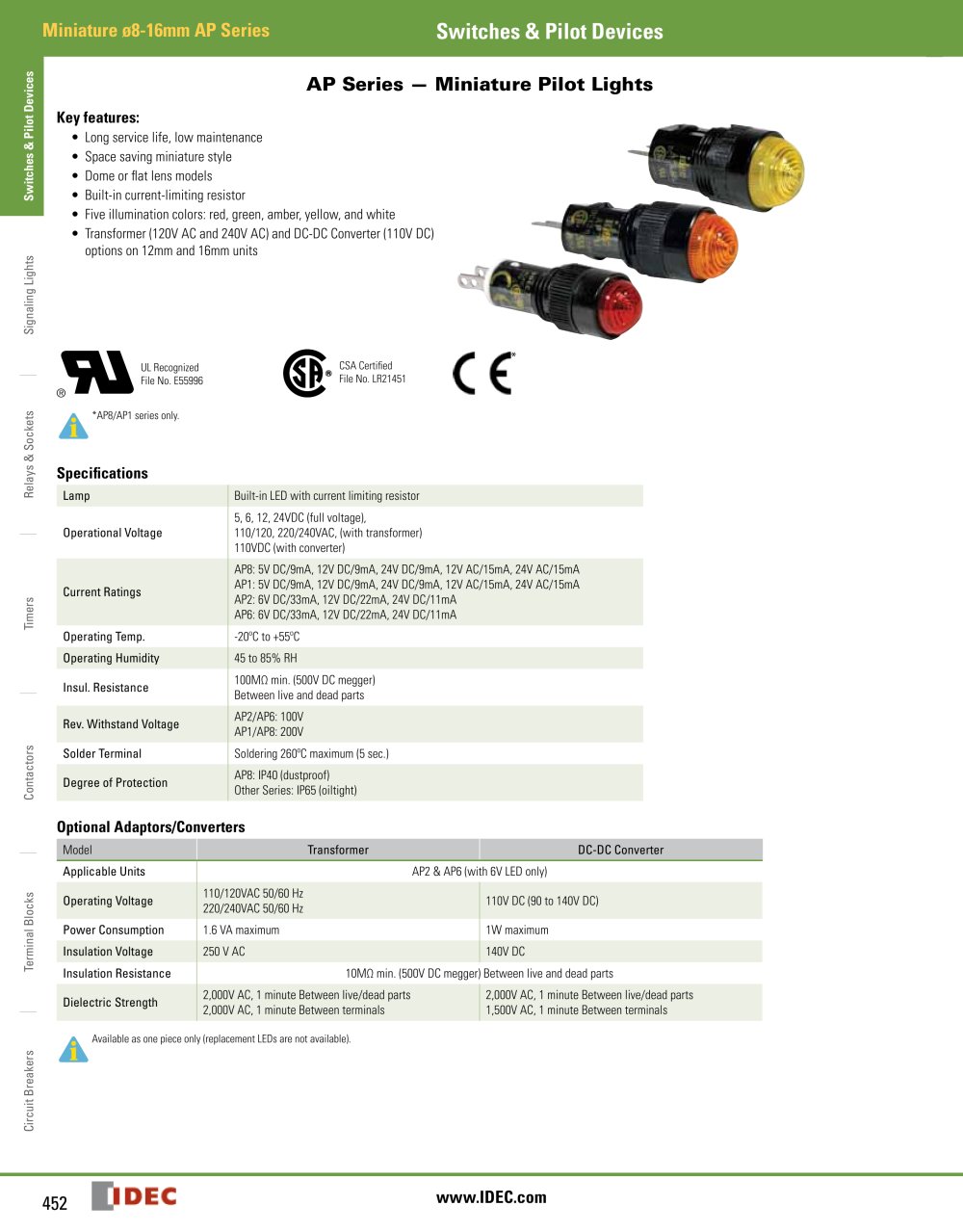

| AP Series — Miniature Pilot Lights | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Key features: • Long service life, low maintenance • Space saving miniature style • Dome or flat lens models • Built-in current-limiting resistor • Five illumination colors: red, green, amber, yellow, and white • Transformer (120V AC and 240V AC) and DC-DC Converter (110V DC) options on 12mm and 16mm units | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Do | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| o s CO | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| CSA Certified File No. LR21451 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| UL Recognized File No. E55996 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| *AP8/AP1 series only. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications Lamp Operational Voltage | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Built-in LED with current limiting resistor 5, 6, 12, 24VDC (full voltage), 110/120, 220/240VAC, (with transformer) 110VDC (with converter) AP8: 5V DC/9mA, 12V DC/9mA, 24V DC/9mA, 12V AC/15mA, 24V AC/15mA AP1: 5V DC/9mA, 12V DC/9mA, 24V DC/9mA, 12V AC/15mA, 24V AC/15mA AP2: 6V DC/33mA, 12V DC/22mA, 24V DC/11mA AP6: 6V DC/33mA, 12V DC/22mA, 24V DC/11mA -20°C to +55°C 45 to 85% RH 100MQ min. (500V DC megger) Between live and dead parts AP2/AP6: 100V AP1/AP8: 200V Soldering 260°C maximum (5 sec.) AP8: IP40 (dustproof) Other Series: IP65 (oiltight) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 03 je u o CO o3 t/i >■ jo 03 oc | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Current Ratings Operating Temp. Operating Humidity Insul. Resistance Rev. Withstand Voltage Solder Terminal Degree of Protection | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| t/l 03 E | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Optional Adaptors/Converters | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transformer | DC-DC Converter | |||||||||||||||||||||||||||||||||||||||||||||||||||
| t/i U _a ca "5 1 03 1- | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Applicable Units Operating Voltage Power Consumption Insulation Voltage Insulation Resistance Dielectric Strength | AP2 & AP6 (with 6V LED only) 110V DC (90 to 140V DC) 1W maximum 140V DC 10MQ min. (500V DC megger) Between live and dead parts | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 110/120VAC 50/60 Hz 220/240VAC 50/60 Hz 1.6 VA maximum 250 V AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,000V AC, 1 minute Between live/dead parts 2,000V AC, 1 minute Between terminals | 2,000V AC, 1 minute Between live/dead parts 1,500V AC, 1 minute Between terminals | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Available as one piece only (replacement LEDs are not available). | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ě A is Mm 03 ™—™ m E u | ||||||||||||||||||||||||||||||||||||||||||||||||||||
