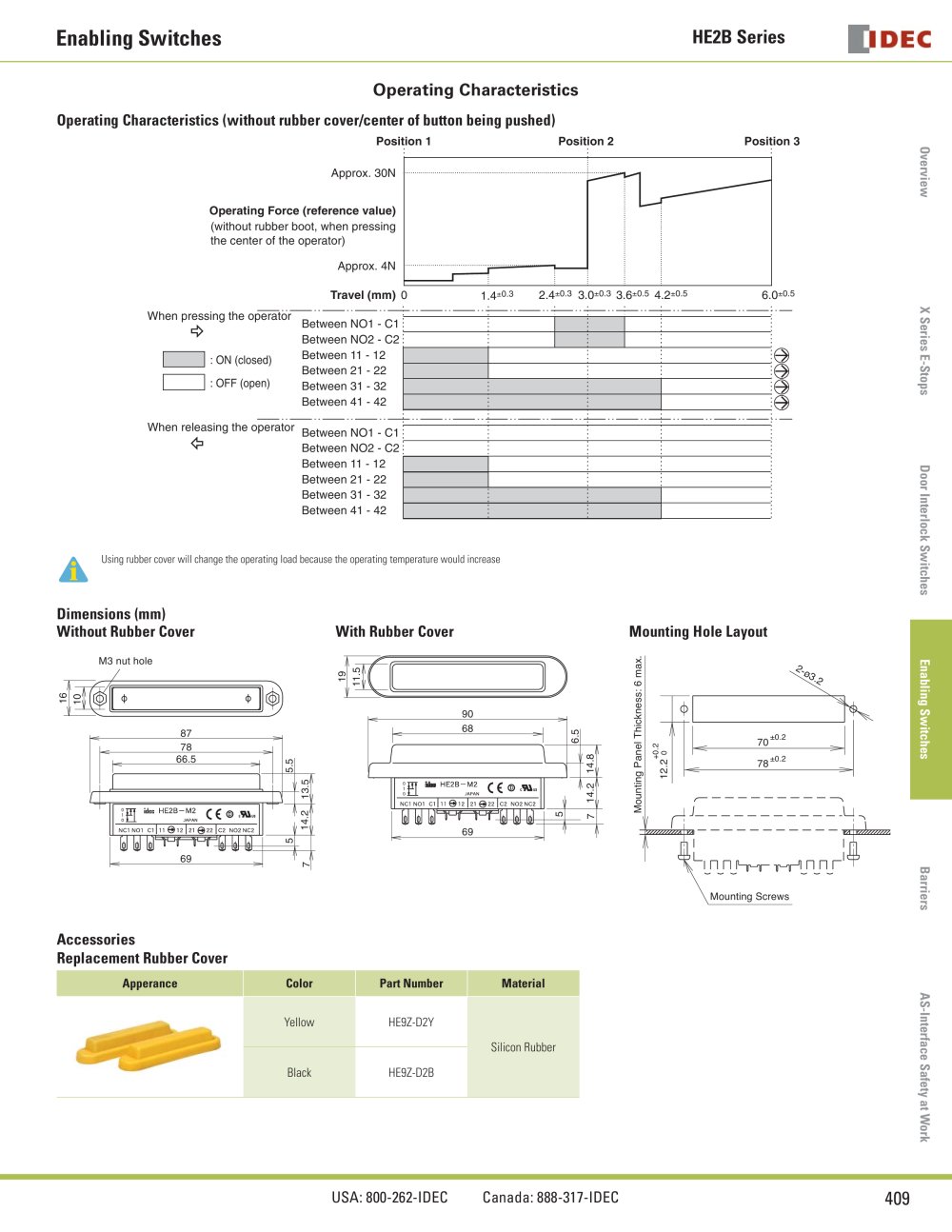

Enabling Switches

HE2B Series

Operating Characteristics

Operating Characteristics (without rubber cover/center of button being pushed)

Position 1Position 2Position 3
OverviewX Series E-StopsDoor Interlock SwitchesEnabling SwitchesBarriersAS-Interface Safety at Work Approx. 30NApprox. 4N
Operating Force (reference value) (without rubber boot, when pressingthe center of the operator) Travel (mm) 1.4
± 0.3 2.4
± 0.3 3.0
± 0.3 3.6
± 0.5 4.2
± 0.5 6.0
± 0.5 Between NO1 - C1When pressing the operatorBetween NO2 - C2Between 11 - 12Between 21 - 22Between 31 - 32Between 41 - 42Between NO1 - C1When releasing the operatorBetween NO2 - C2Between 11 - 12Between 21 - 22Between 31 - 32Between 41 - 42 : ON (closed): OFF (open)
Using rubber cover will change the operating load because the operating temperature would increase

Dimensions (mm)Without Rubber CoverWith Rubber CoverMounting Hole Layout

M3 nut hole 2-ø3.2 1016 14.27 90 6869 70 ±0.2 7866.5 6.5 0+0.2 78 ±0.2 14.8 12.2 13.55.55 Mounting Panel Thickness: 6 max. 5 11.519 714.2 69 87 Mounting Screws

AccessoriesReplacement Rubber Cover

ApperanceColorPart NumberMaterial Yellow HE9Z-D2YSilicon RubberBlackHE9Z-D2B
