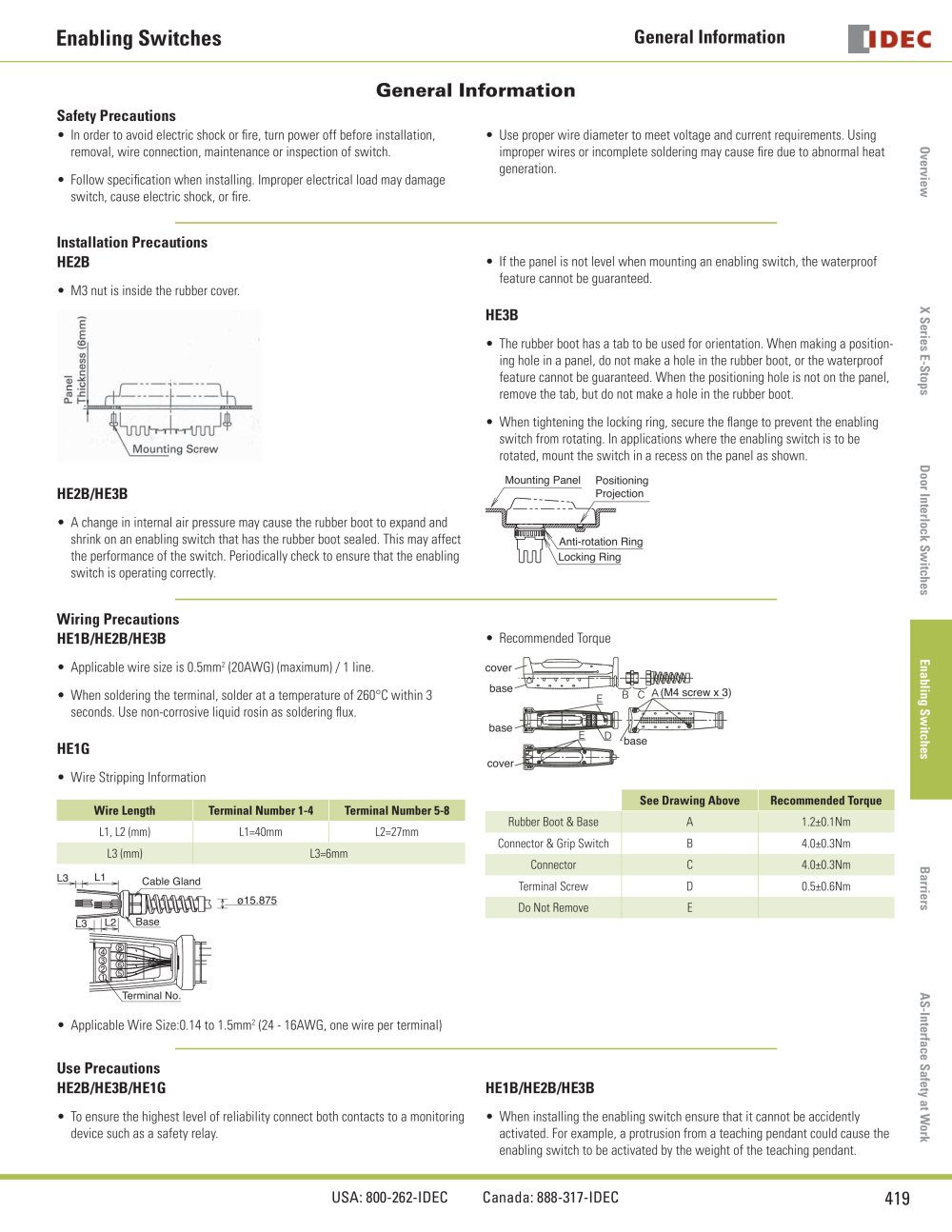

| General Information | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Safety Precautions • In order to avoid electric shock or fire, turn power off before installation, removal, wire connection, maintenance or inspection of switch. • Follow specification when installing. Improper electrical load may damage switch, cause electric shock, or fire. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Use proper wire diameter to meet voltage and current requirements. Using improper wires or incomplete soldering may cause fire due to abnormal heat generation. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| o CD ëô" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation Precautions HE2B • M3 nut is inside the rubber cover. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • If the panel is not level when mounting an enabling switch, the waterproof feature cannot be guaranteed. HE3B • The rubber boot has a tab to be used for orientation. When making a positioning hole in a panel, do not make a hole in the rubber boot, or the waterproof feature cannot be guaranteed. When the positioning hole is not on the panel, remove the tab, but do not make a hole in the rubber boot. • When tightening the locking ring, secure the flange to prevent the enabling switch from rotating. In applications where the enabling switch is to be rotated, mount the switch in a recess on the panel as shown. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m o ■o VI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| o o C S" C o n o 3" cd V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mounting Panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Positioning Projection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HE2B/HE3B • A change in internal air pressure may cause the rubber boot to expand and shrink on an enabling switch that has the rubber boot sealed. This may affect the performance of the switch. Periodically check to ensure that the enabling switch is operating correctly. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Anti-rotation Ring Locking Ring | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wiring Precautions HE1B/HE2B/HE3B • Applicable wire size is 0.5mm2 (20AWG) (maximum) / 1 line. • When soldering the terminal, solder at a temperature of 260°C within 3 seconds. Use non-corrosive liquid rosin as soldering flux. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Recommended Torque | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m 5 I (O | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cover base | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| co i o 3- cd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| base | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HE1G • Wire Stripping Information Wire Length Terminal Number 1-4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| See Drawing Above Recommended Torque | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Terminal Number 5-8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rubber Boot & Base Connector & Grip Switch Connector Terminal Screw Do Not Remove | 1.2±0.1Nm 4.0±0.3Nm 4.0±0.3Nm 0.5±0.6Nm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L1, L2 (mm) L3 (mm) | L1=40mm L2=27mm L3=6mm 015.875 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C ëC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L3 , , L1 | Cable Gland | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \Termlnal No. • Applicable Wire Size:0.14 to 1.5mm2 (24 - 16AWG, one wire per terminal) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| o cd CO f ë o C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Use Precautions HE2B/HE3B/HE1G • To ensure the highest level of reliability connect both contacts to a monitoring device such as a safety relay. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HE1B/HE2B/HE3B • When installing the enabling switch ensure that it cannot be accidently activated. For example, a protrusion from a teaching pendant could cause the enabling switch to be activated by the weight of the teaching pendant. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
