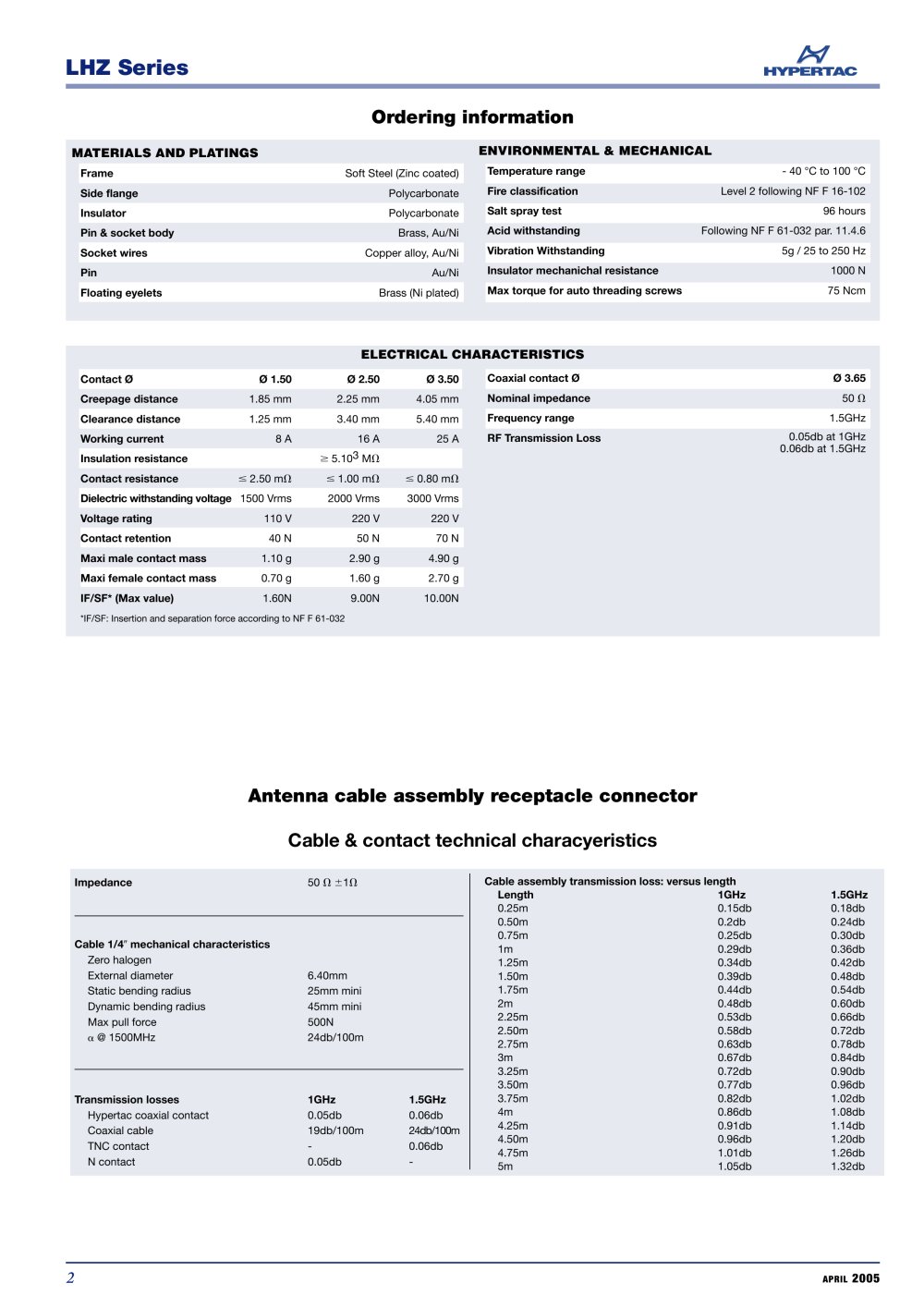

| | | LHZ Series | | |
| | | |
| | | Ordering information ENVIRONMENTAL & MECHANICAL | | |
| | | MATERIALS AND PLATINGS | | |
| | | |
| | | |
| | | | | | | | | | | | | Frame | Soft Steel (Zinc coated) | | Temperature range | - 40 °C to 100 °C | | | | Side flange | Polycarbonate | Fire classification | Level 2 following NF F 16-102 | | | | Insulator | Polycarbonate | | Salt spray test | 96 hours | | | | Pin & socket body | Brass, Au/Ni | Acid withstanding | Following NF F 61-032 par. 11.4.6 | | | | Socket wires | Copper alloy, Au/Ni | | Vibration Withstanding | 5g / 25 to 250 Hz | | | | Pin | Au/Ni | | Insulator mechanichal resistance | 1000 N | | | | | | | | | | | | |
| | | |
| | | Max torque for auto threading screws | | 75 Ncm | | |
| | | Floating eyelets | | Brass (Ni plated) | | |
| | | |
| | | |
| | | |
| | | ELECTRICAL CHARACTERISTICS | | |
| | | |
| | | | | | | | | | Coaxial contact 0 | 0 3.65 | | | | Nominal impedance | 50 a | | | | Frequency range | 1.5GHz | | | | RF Transmission Loss | 0.05db at 1GHz | | | | | 0.06db at 1.5GHz | | | | | | | | | |
| | | | | | | | | | | | Contact 0 | 0 1.50 | 0 2.50 | 0 3.50 | | | | Creepage distance | 1.85 mm | 2.25 mm | 4.05 mm | | | | Clearance distance | 1.25 mm | 3.40 mm | 5.40 mm | | | | Working current | 8 A | 16 A | 25 A | | | | Insulation resistance | | > 5.103 Mi | | | | | Contact resistance | < 2.50 mi | < 1.00 mfl | < 0.80 mii | | | | Dielectric withstanding voltage | 1500 Vrms | 2000 Vrms | 3000 Vrms | | | | Voltage rating | 110 V | 220 V | 220 V | | | | Contact retention | 40 N | 50 N | 70 N | | | | Maxi male contact mass | 1.10 g | 2.90 g | 4.90 g | | | | Maxi female contact mass | 0.70 g | 1.60 g | 2.70 g | | | | IF/SF* (Max value) | 1.60N | 9.00N | 10.00N | | | | | | | | | | | |
| | | |
| | | |
| | | *IF/SF: Insertion and separation force according to NF F 61-032 | | |
| | | |
| | | | | |
| | | |
| | | Cable & contact technical characyeristics | | |
| | | |
| | | | | | | | | | | | | | Impedance | 50 a ±1a | | Cable assembly transmission loss: versus length | | | | | | | | Length | 1GHz | 1.5GHz | | | | | | | 0.25m | 0.15db | 0.18db | | | | | | | 0.50m | 0.2db | 0.24db | | | | | | | 0.75m | 0.25db | 0.30db | | | | Cable 1/4" mechanical characteristics | | | 1m | 0.29db | 0.36db | | | | Zero halogen | | | 1.25m | 0.34db | 0.42db | | | | External diameter | 6.40mm | | 1.50m | 0.39db | 0.48db | | | | Static bending radius | 25mm mini | | 1.75m | 0.44db | 0.54db | | | | Dynamic bending radius | 45mm mini | | 2m | 0.48db | 0.60db | | | | Max pull force | 500N | | 2.25m | 0.53db | 0.66db | | | | 24db/100m | | 2.50m | 0.58db | 0.72db | | | | a @ 1500MHz | | | | | | 2.75m | 0.63db | 0.78db | | | | | | | 3m | 0.67db | 0.84db | | | | | | | 3.25m | 0.72db | 0.90db | | | | | | | 3.50m | 0.77db | 0.96db | | | | Transmission losses | 1GHz | 1.5GHz | 3.75m | 0.82db | 1.02db | | | | Hypertac coaxial contact | 0.05db | 0.06db | 4m | 0.86db | 1.08db | | | | | 19db/100m | 24db/100m | 4.25m | 0.91db | 1.14db | | | | TNC contact | | 0.06db | 4.50m | 0.96db | 1.20db | | | | | | | | | 4.75m | 1.01db | 1.26db | | | | N contact | 0.05db | - | 5m | 1.05db | 1.32db | | | | | | | | | | | | | |
| | | |
| | | 2 | | |
| | | APRIL 2005 | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
