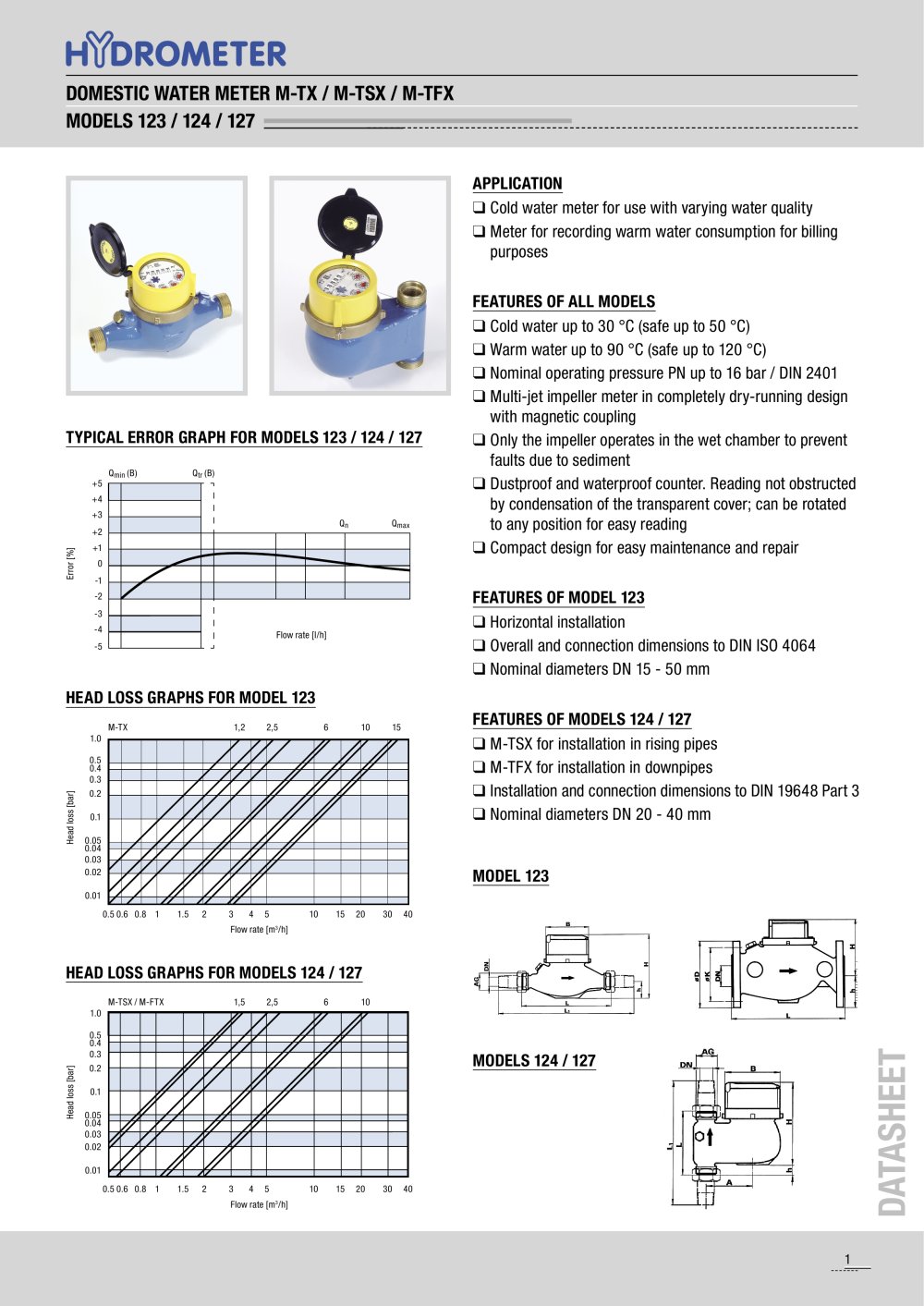

| HYDROMETER_ DOMESTIC WATER METER M-TX / M-TSX / M-TFX MODELS 123 /124 /127 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| APPLICATION □ Cold water meter for use with varying water quality □ Meter for recording warm water consumption for billing purposes FEATURES OF ALL MODELS □ Cold water up to 30 °C (safe up to 50 °C) □ Warm water up to 90 °C (safe up to 120 °C) □ Nominal operating pressure PN upto16 bar / DIN 2401 □ Multi-jet impeller meter in completely dry-running design with magnetic coupling □ Only the impeller operates in the wet chamber to prevent faults due to sediment □ Dustproof and waterproof counter. Reading not obstructed by condensation of the transparent cover; can be rotated to any position for easy reading □ Compact design for easy maintenance and repair FEATURES OF MODEL 123 □ Horizontal installation □ Overall and connection dimensions to DIN ISO 4064 □ Nominal diameters DN15-50mm FEATURES OF MODELS 124 / 127 □ M-TSXfor installation in rising pipes □ M-TFXfor installation in downpipes □ Installation and connection dimensions to DIN 19648 Part 3 □ Nominal diameters DN 20 - 40 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TYPICAL ERROR GRAPH FOR MODELS 123 / 124 / 127 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Qmin(B) | Qtr(B) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Qn | Qmax | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flow rate [l/h] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEAD LOSS GRAPHS FOR MODEL 123 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1,2 2,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-TX | 6 | 10 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 0.4 0.3 0.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.05 0.04 0.03 0.02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODEL 123 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 0.6 0.8 1 1.5 2 3 4 5 10 15 20 30 40 Flow rate [m3/h] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEAD LOSS GRAPHS FOR MODELS 124 / 127 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-TSX/M-FTX | 1,5 2,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 0.4 0.3 0.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M0DELS124/127 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LĄ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.05 0.04 0.03 0.02 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 0.6 0.8 1 1.5 2 3 4 5 10 15 20 30 40 Flow rate [m3/h] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
