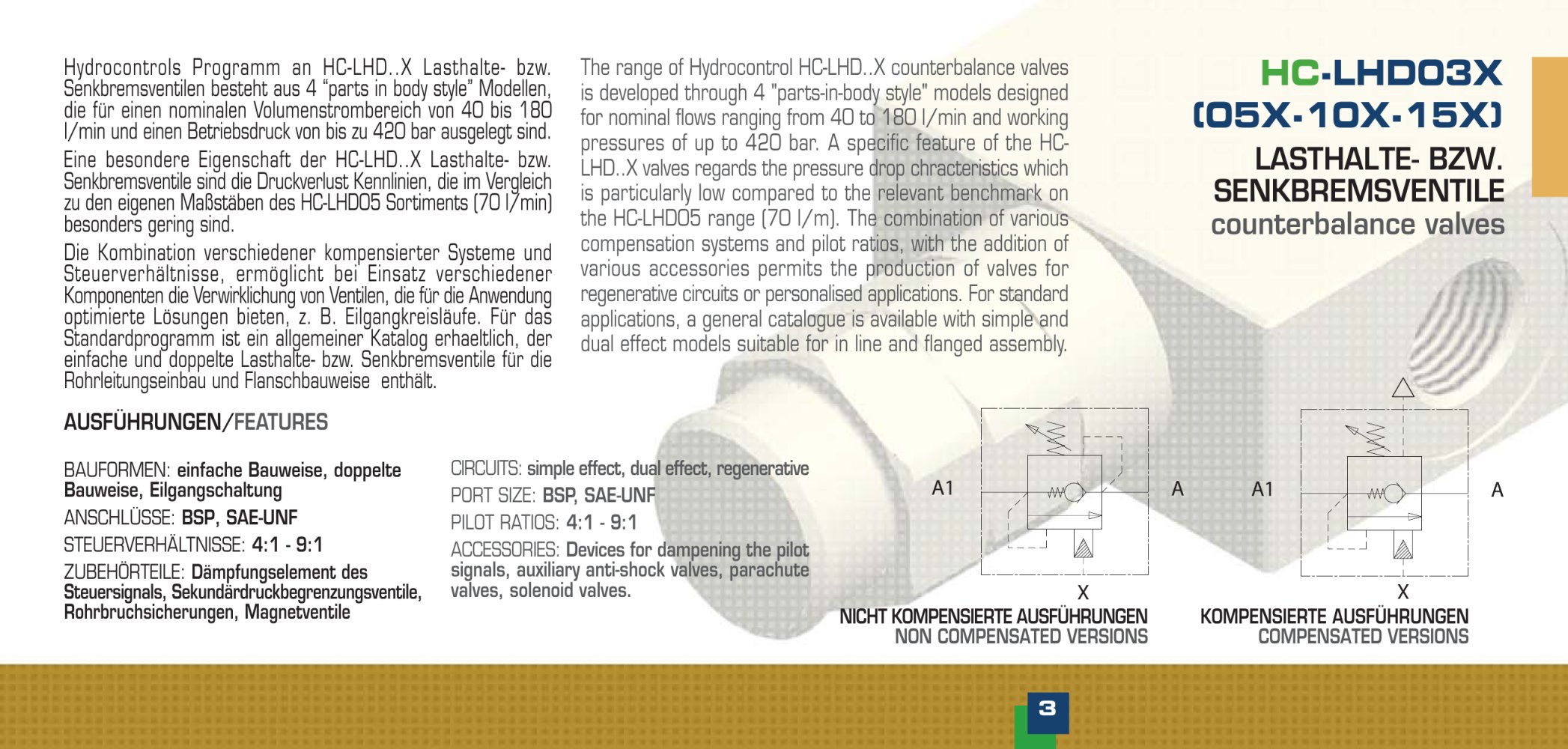

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:12.00pt "Franklin Gothic Medium", sans-serif; } .font1 { font:7.00pt "Lucida Sans Unicode", sans-serif; } .font2 { font:6.40pt "Microsoft Sans Serif", sans-serif; } .font3 { font:6.75pt "Microsoft Sans Serif", sans-serif; } .font4 { font:11.00pt "Microsoft Sans Serif", sans-serif; } .font5 { font:12.00pt "Microsoft Sans Serif", sans-serif; } .font6 { font:14.00pt "Microsoft Sans Serif", sans-serif; } Hydrocontrols Programm an HC-LHD..X Lasthalte- bzw. Senkbremsventilen besteht aus 4 "parts in body style" Modellen, die fur einen nominalen Volumenstrombereich von 40 bis 180 l/min und einen Betriebsdruck von bis zu 420 bar ausgelegt sind. Eine besondere Eigenschaft der HC-LHD..X Lasthalte- bzw. Senkbremsventile sind die Druckverlust Kennlinien, die im Vergleich zu den eigenen MaBstâben des HC-LHD05 Sortiments (70 l/min] besonders gering sind. Die Kombination verschiedener kompensierter Systeme und Steuerverhâltnisse, ermoglicht bei Einsatz verschiedener Komponenten die Verwirklichung von Ventilen, die fur die Anwendung optimierte Losungen bieten, z. B. Eilgangkreislâufe. Fur das Standardprogramm ist ein allgemeiner Katalog erhaeltlich, der einfache und doppelte Lasthalte- bzw. Senkbremsventile fur die Rohrleitungseinbau und Flanschbauweise enthâlt. AUSFÙHRUNGEN/FEATURES The range of Hydrocontrol HC-LHD..X counterbalance valves is developed through 4 "parts-in-body style" models designed for nominal flows ranging from 40 to 180 l/min and working pressures of up to 420 bar. A specific feature of the HC- LHD..X valves regards the pressure drop chracteristics which is particularly low compared to the relevant benchmark on the HC-LHD05 range (70 l/m). The combination of various compensation systems and pilot ratios, with the addition of various accessories permits the production of valves for regenerative circuits or personalised applications. For standard applications, a general catalogue is available with simple and dual effect models suitable for in line and flanged assembly. HC-LHD03X (05X-10X-15X) LASTHALTE- BZW. SENKBREMSVENTILE counterbalance valves BAUFORMEN: einfache Bauweise, doppelte Bauweise, Eilgangschaltung ANSCHLUSSE: BSP, SAE-UNF STEUERVERHALTNISSE: 4:1 - 9:1 ZUBEHORTEILE: Dampfungselement des Steuersignals, Sekundardruckbegrenzungsventile, RohrbruChsicherungen, Magnetventile CIRCUITS: simple effect, dual effect, regenerative PORT SIZE: BSP, SAE-UNF PILOT RATIOS: 4:1 - 9:1 f^^^^Hk ACCESSORIES: Devices for dampening the pilot signals, auxiliary anti-shock valves, parachute valves, solenoid valves. ^||H|I||IIII||B A1 A1 NICHT KOMPENSIERTE AUSFÙHRUNGEN NON COMPENSATED VERSIONS KOMPENSIERTE AUSFÙHRUNGEN COMPENSATED VERSIONS 3
