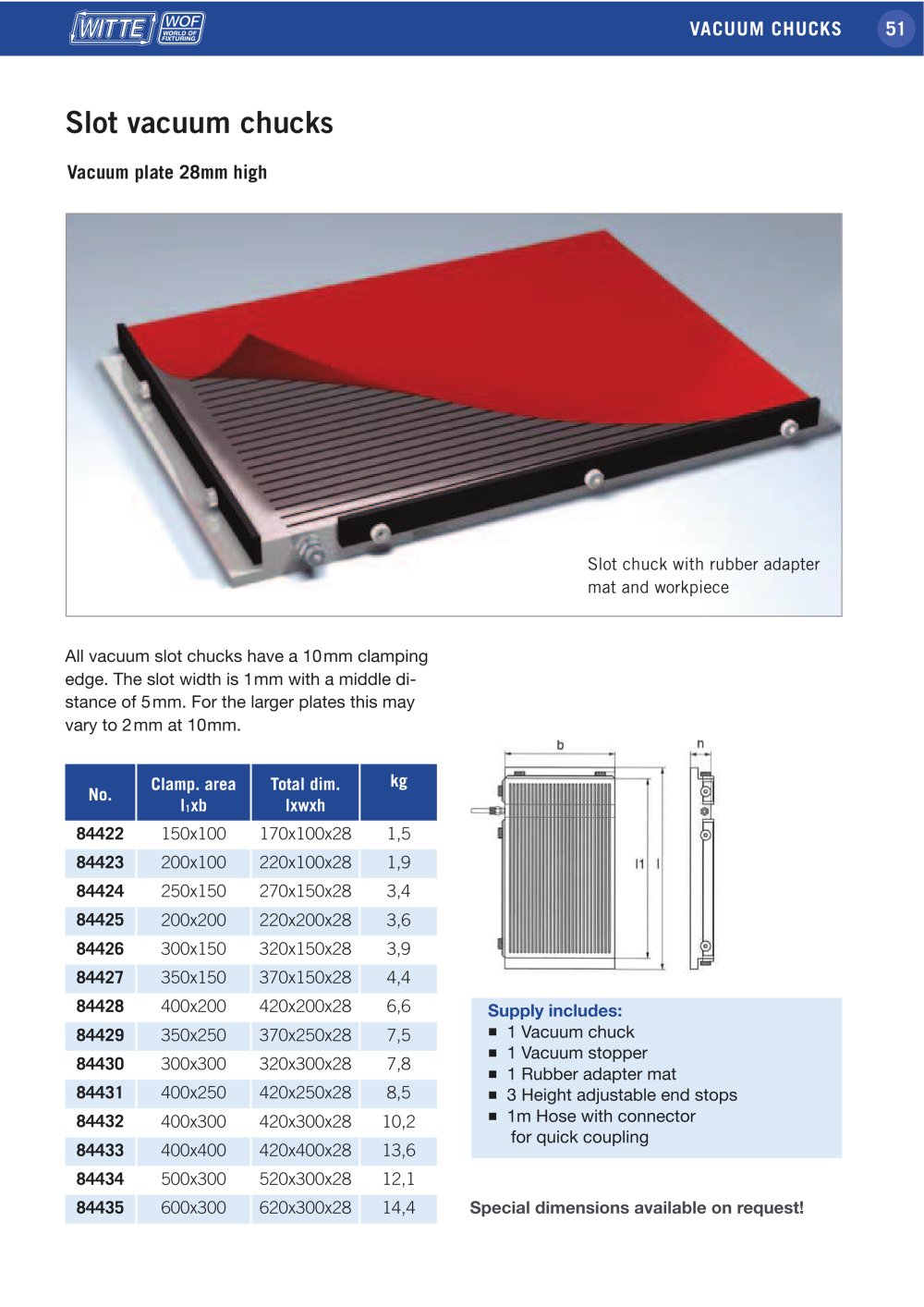

VAKUUMPLATTEN 51 Best.- Nr. Spannfläche l1xb Abmessungn. lxwxh kg 84422 150x100 170x100x28 1,5 84423 200x100 220x100x28 1,9 84424 250x150 270x150x28 3,4 84425 200x200 220x200x28 3,6 84426 300x150 320x150x28 3,9 84427 350x150 370x150x28 4,4 84428 400x200 420x200x28 6,6 84429 350x250 370x250x28 7,5 84430 300x300 320x300x28 7,8 84431 400x250 420x250x28 8,5 84432 400x300 420x300x28 10,2 84433 400x400 420x400x28 13,6 84434 500x300 520x300x28 12,1 84435 600x300 620x300x28 14,4 Vakuumplatten mit 28mm / 32mm Bauhöhe Im Lieferumfang enthalten:  1 Vakuumspannplatte  1 Vakuumstopper  1 Gummiadaptermatte  3 höhenverstellbare Anschlagleisten  1m Vakuumsaugschlauch mit Stecker für Schnellkupplung Schlitz-Vakuumplatten Die Vakuumschlitzplattten haben an beiden Stirnseiten einen 10mm breiten Spannrand (Ausführungen mit 28mm Bauhöhe) oder eine umlaufende Spannnut (Ausführungen mit 38/48mm Bauhöhe). Die Schlitzbreite beträgt jeweils 1mm bei einem Mittenabstand von 5mm, bei großen Platten auch 2mm bei 10mm. Auch in Sonderabmessungen lieferbar!
