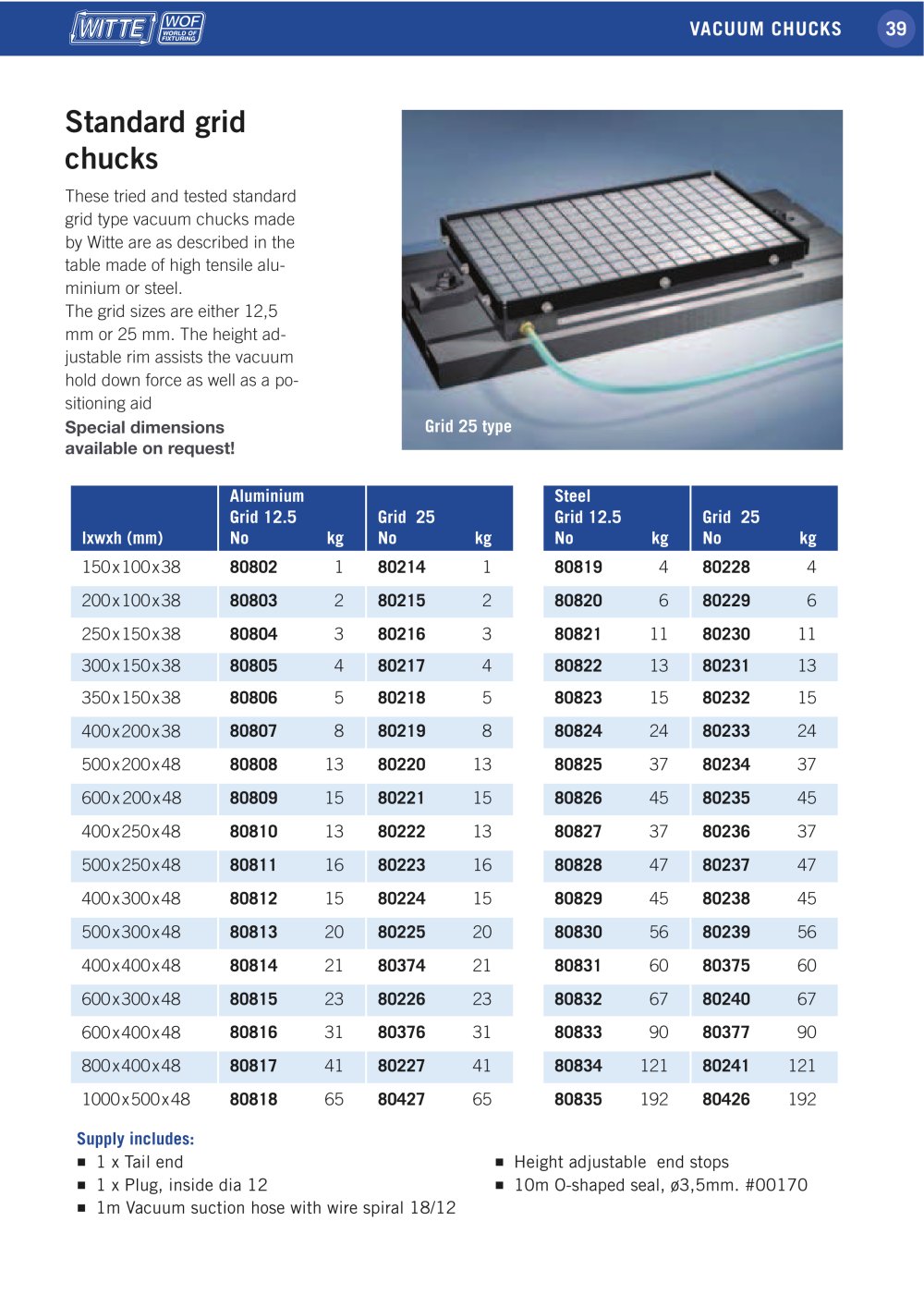

39 Rastermaß 25mm Raster-Vakuumplatten – Standardgrößen Die bewährten Standard Raster-Vakuumplatten von Witte sind gemäß der Tabelle auf Seite 41 in hochfestem Aluminium oder Stahl lieferbar. Das Raster beträgt entweder 12,5 oder 25 mm. Die höhenverstellbaren Anschlagleisten erleichtern das Positionieren des Werkstückes auf der Spannplatte. Alle Sonderabmessungen lieferbar! lxwxh (mm) Aluminium Raster 12.5 Best.-Nr. kg Raster 25 Best.-Nr. kg Stahl Raster 12.5 Best.-Nr. kg Raster 25 Best.-Nr. kg 150x100x38 80802 1 80214 1 80819 4 80228 4 200x100x38 80803 2 80215 2 80820 6 80229 6 250x150x38 80804 3 80216 3 80821 11 80230 11 300x150x38 80805 4 80217 4 80822 13 80231 13 350x150x38 80806 5 80218 5 80823 15 80232 15 400x200x38 80807 8 80219 8 80824 24 80233 24 500x200x48 80808 13 80220 13 80825 37 80234 37 600x 200x48 80809 15 80221 15 80826 45 80235 45 400x250x48 80810 13 80222 13 80827 37 80236 37 500x250x48 80811 16 80223 16 80828 47 80237 47 400x300x48 80812 15 80224 15 80829 45 80238 45 500x300x48 80813 20 80225 20 80830 56 80239 56 400x400x48 80814 21 80374 21 80831 60 80375 60 600x300x48 80815 23 80226 23 80832 67 80240 67 600x400x48 80816 31 80376 31 80833 90 80377 90 800x400x48 80817 41 80227 41 80834 121 80241 121 1000x500x48 80818 65 80427 65 80835 192 80426 192 Im Lieferumfang enthalten:  1 Schlauchtülle  1 Stecker ø13mm  1m Drahtspiralsaugschlauch 18/12  4 höhenverstellbare Anschlagleisten  10m Dichtschnur VAKUUMPLATTEN
