HOERBIGER

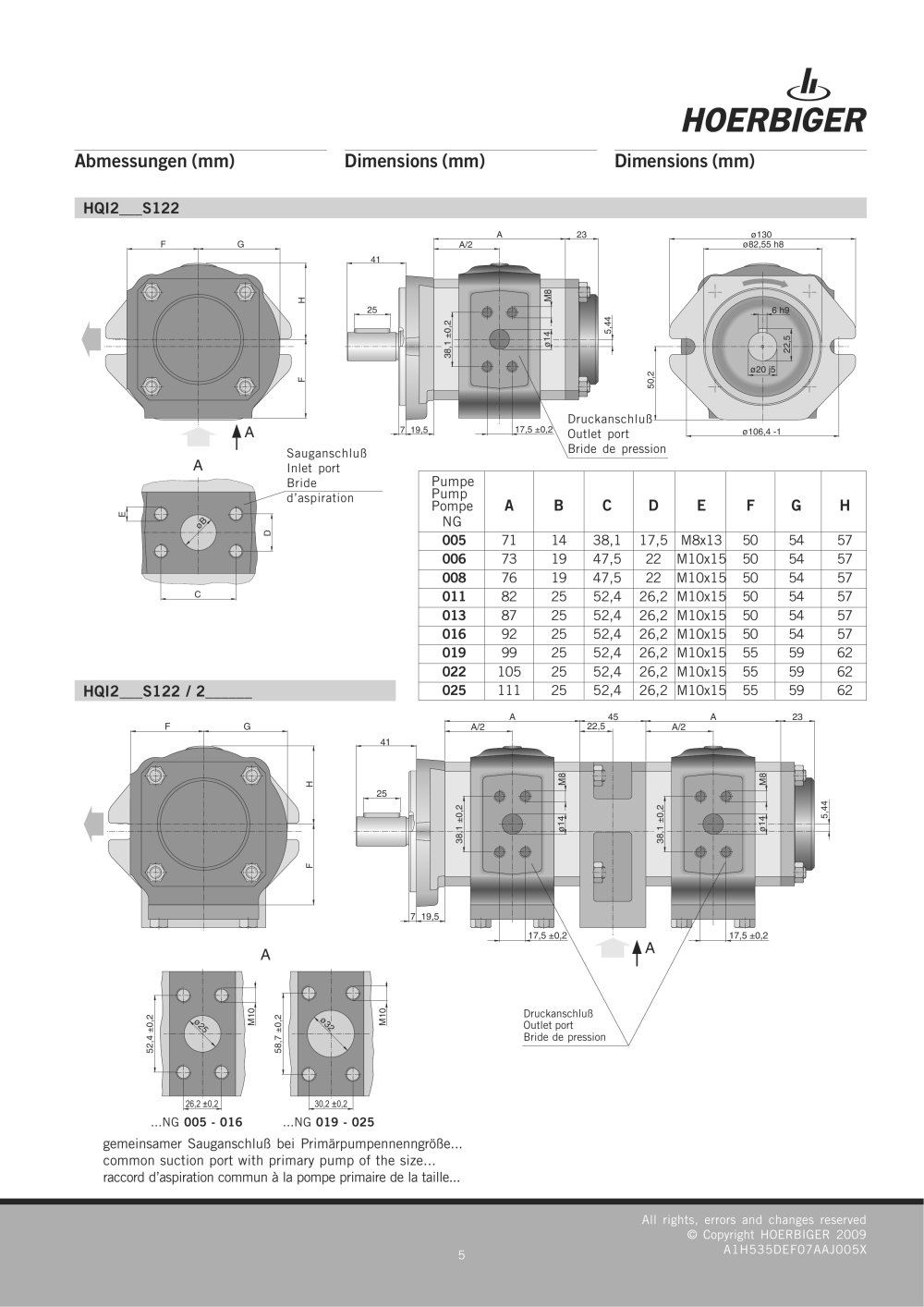

Abmessungen (mm)

Dimensions (mm)

HQI2_S122

Druckanschluß Outlet port Bride de pression

Sauganschluß A Inlet port

Bride


Pumpe Pump Pompe NG	A	B	C	D	E	F	G	H
005	71	14	38,1	17,5	M8x13	50	54	57
006	73	19	47,5	22	M10x15	50	54	57
008	76	19	47,5	22	M10x15	50	54	57
011	82	25	52,4	26,2	M10x15	50	54	57
013	87	25	52,4	26,2	M10x15	50	54	57
016	92	25	52,4	26,2	M10x15	50	54	57
019	99	25	52,4	26,2	M10x15	55	59	62
022	105	25	52,4	26,2	M10x15	55	59	62
025	111	25	52,4	26,2	M10x15	55	59	62
	A		45		A		23

d'aspiration

HQI2_S122 / 2_

26,2 ±0,2

...NG 005 - 016

.30,2 ±0,2,

...NG 019 - 025

gemeinsamer Sauganschluß bei Primärpumpennenngröße... common suction port with primary pump of the size... raccord d'aspiration commun à la pompe primaire de la taille...
