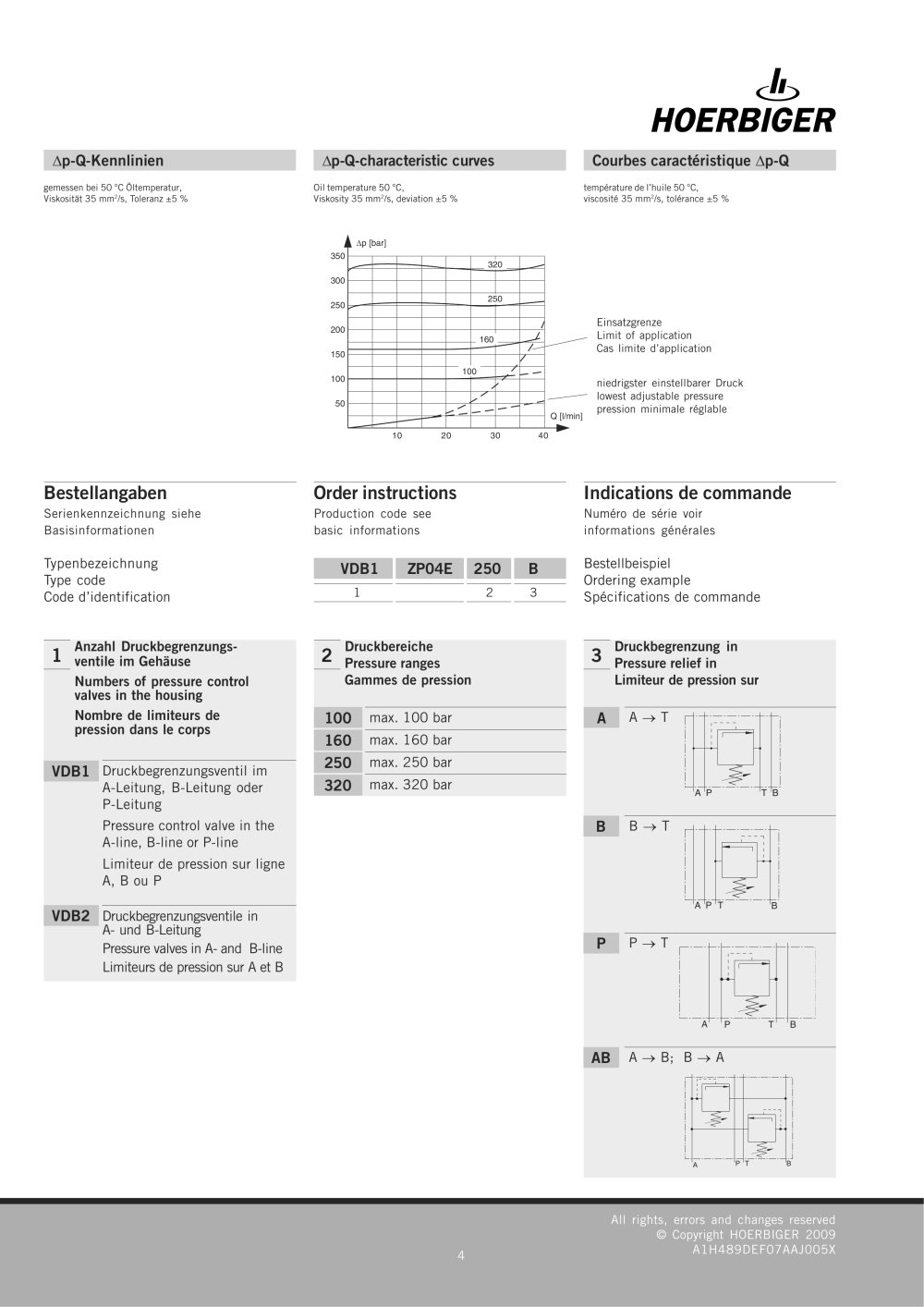

p-Q-Kennlinien p-Q-characteristic curves Courbes caractéristique p-Q

gemessen bei 50 °C Öltemperatur,Viskosität 35 mm Oil temperature 50 °C,Viskosity 35 mm température de l’huile 50 °C,viscosité 35 mm 2 /s, Toleranz ±5 % 2 /s, deviation ±5 % 2 /s, tolérance ±5 % EinsatzgrenzeLimit of application Cas limite d’application niedrigster einstellbarer Druck lowest adjustable pressure pression minimale réglable

Modular valves - 5764 Bestellangaben Order instructions Indications de commande

Serienkennzeichnung sieheBasisinformationen Production code seebasic informations Numéro de série voir informations générales TypenbezeichnungType code Code d’identification

VDB1ZP04E250B

BestellbeispielOrdering example Spécifications de commande
123

1

Anzahl Druckbegrenzungs-ventile im GehäuseNumbers of pressure controlvalves in the housingNombre de limiteurs depression dans le corps

2

DruckbereichePressure ranges Gammes de pression

3

Druckbegrenzung inPressure relief in Limiteur de pression sur

100

max. 100 bar

A

A T

160

max. 160 bar

VDB1

Druckbegrenzungsventil im A-Leitung, B-Leitung oder P-LeitungPressure control valve in theA-line, B-line or P-lineLimiteur de pression sur ligneA, B ou P

250

max. 250 bar

320

max. 320 bar
A PTB

B

B T
A PTB

VDB2

Druckbegrenzungsventile inA- und B-LeitungPressure valves in A- and B-line Limiteurs de pression sur A et B

P

P T
A PTB

AB

A B; B A
A PTB 4All rights, errors and changes reserved© Copyright HOERBIGER 2009A1H489DEF07AAJ005X
