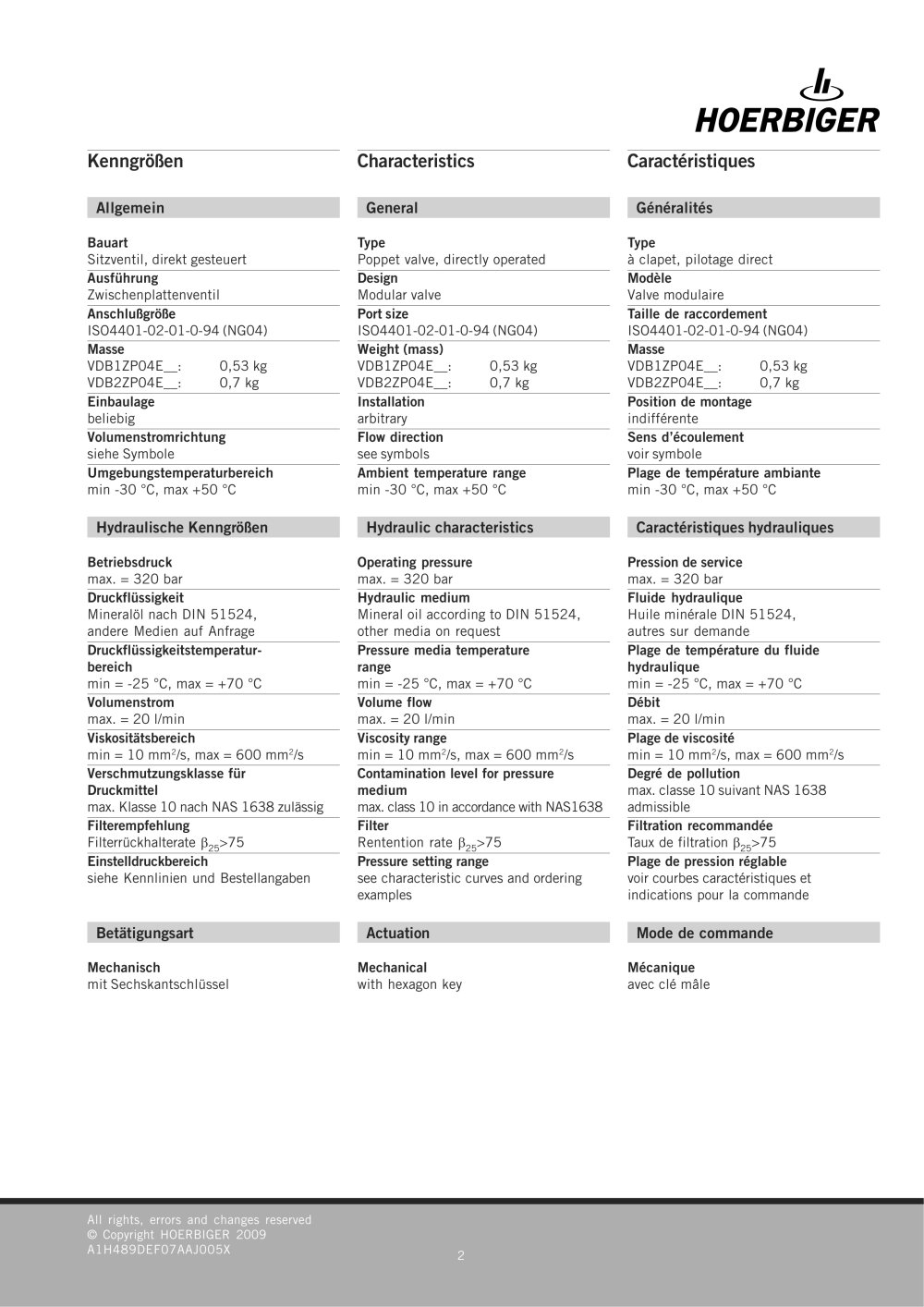

Kenngrößen Characteristics Caractéristiques
Allgemein General Généralités
Bauart Sitzventil, direkt gesteuert Type Poppet valve, directly operated Type à clapet, pilotage direct Ausführung Zwischenplattenventil Design Modular valve Modèle Valve modulaire Anschlußgröße ISO4401-02-01-0-94 (NG04) Port size ISO4401-02-01-0-94 (NG04) Taille de raccordement ISO4401-02-01-0-94 (NG04) Masse VDB1ZP04E__:0,53 kg VDB2ZP04E__:0,7 kg Weight (mass) VDB1ZP04E__:0,53 kg VDB2ZP04E__:0,7 kg Masse VDB1ZP04E__:0,53 kg VDB2ZP04E__:0,7 kg Einbaulage beliebig Installation arbitrary Position de montage indifférente Volumenstromrichtung siehe Symbole Flow direction see symbols Sens d’écoulement voir symbole Umgebungstemperaturbereich min -30 °C, max +50 °C Ambient temperature range min -30 °C, max +50 °C Plage de température ambiante min -30 °C, max +50 °CHydraulische Kenngrößen Hydraulic characteristics Caractéristiques hydrauliques
Betriebsdruck max. = 320 bar Operating pressure max. = 320 bar Pression de service max. = 320 bar Druckflüssigkeit Mineralöl nach DIN 51524, andere Medien auf Anfrage Hydraulic medium Mineral oil according to DIN 51524, other media on request Fluide hydraulique Huile minérale DIN 51524, autres sur demande Druckflüssigkeitstemperatur- bereich min = -25 °C, max = +70 °C Pressure media temperature range min = -25 °C, max = +70 °C Plage de température du fluide hydraulique min = -25 °C, max = +70 °C Volumenstrom max. = 20 l/min Volume flow max. = 20 l/min Débit max. = 20 l/min Viskositätsbereich min = 10 mm Viscosity range min = 10 mm Plage de viscosité min = 10 mm2 /s, max = 600 mm
2 /s
2 /s, max = 600 mm
2 /s
2 /s, max = 600 mm
2 /s Verschmutzungsklasse für Druckmittel max. Klasse 10 nach NAS 1638 zulässig Contamination level for pressure medium max. class 10 in accordance with NAS1638 Degré de pollution max. classe 10 suivant NAS 1638admissible Filterempfehlung Filterrückhalterate Filter Rentention rate Filtration recommandée Taux de filtration
25 >75
25 >75
25 >75 Einstelldruckbereich Pressure setting range Plage de pression réglable siehe Kennlinien und Bestellangaben see characteristic curves and ordering examples voir courbes caractéristiques et indications pour la commande
Betätigungsart Actuation Mode de commande
Mechanisch mit Sechskantschlüssel Mechanical with hexagon key Mécanique avec clé mâle2All rights, errors and changes reserved© Copyright HOERBIGER 2009 A1H489DEF07AAJ005X
