c!t>

HOERBIGER

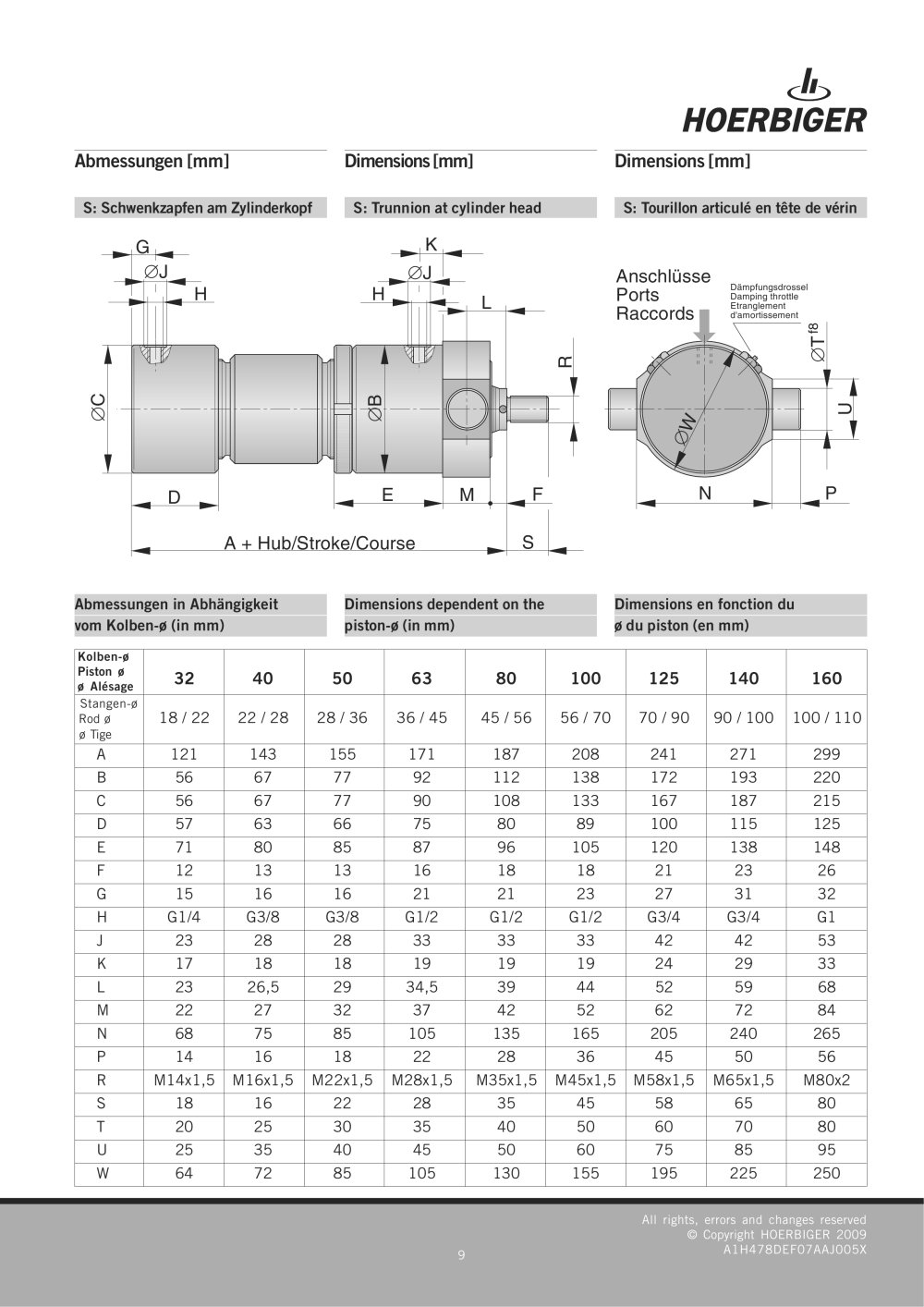

A + Hub/Stroke/Course

Abmessungen in Abhängigkeit Dimensions dépendent on the Dimensions en fonction du

vom Kolben-0 (in mm) piston-0 (in mm) 0 du piston (en mm)


	Kolben-0 Piston 0
	Kolben-0 Piston 0	32	40	50	63	80	100	125	140	160
	0 Alésage	32	40	50	63	80	100	125	140	160
	Stangen-0 Rod 0 0 Tige	18 / 22	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 100	100 / 110
	A	121	143	155	171	187	208	241	271	299
	B	56	67	77	92	112	138	172	193	220
	C	56	67	77	90	108	133	167	187	215
	D	57	63	66	75	80	89	100	115	125
	E	71	80	85	87	96	105	120	138	148
	F	12	13	13	16	18	18	21	23	26
	G	15	16	16	21	21	23	27	31	32
	H	G1/4	G3/8	G3/8	G1/2	G1/2	G1/2	G3/4	G3/4	G1
	J	23	28	28	33	33	33	42	42	53
	K	17	18	18	19	19	19	24	29	33
	L	23	26,5	29	34,5	39	44	52	59	68
	M	22	27	32	37	42	52	62	72	84
	N	68	75	85	105	135	165	205	240	265
	P	14	16	18	22	28	36	45	50	56
	R	M14x1,5	M16x1,5	M22x1,5	M28x1,5	M35x1,5	M45x1,5	M58x1,5	M65x1,5	M80x2
	S	18	16	22	28	35	45	58	65	80
	T	20	25	30	35	40	50	60	70	80
	U	25	35	40	45	50	60	75	85	95
	W	64	72	85	105	130	155	195	225	250
