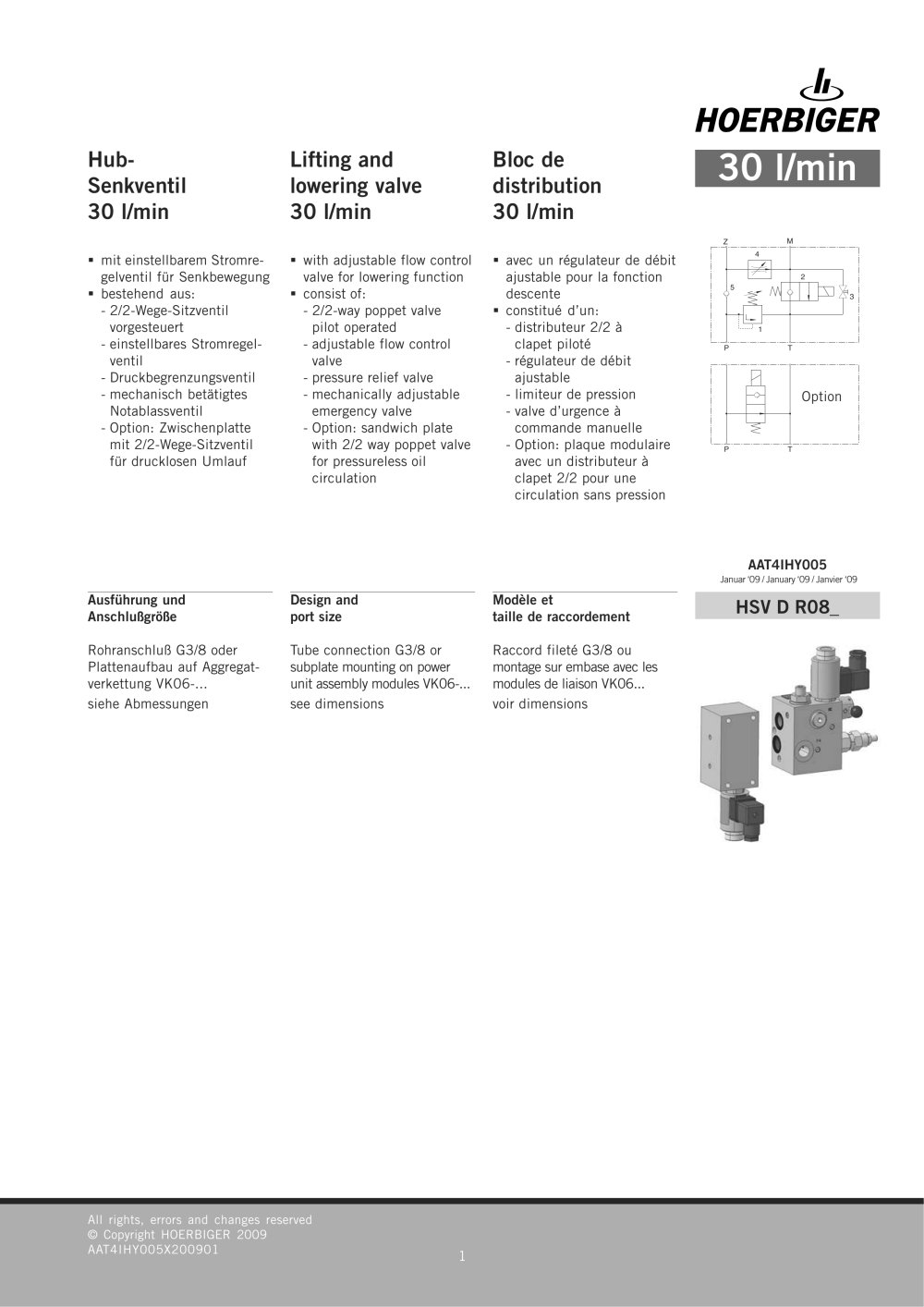

Lifting and lowering valve 30 l/min

Hub-Senkventil 30 l/min

Bloc de distribution 30 l/min

■ mit einstellbarem Stromregelventil für Senkbewegung

■ bestehend aus:

- 2/2-Wege-Sitzventil vorgesteuert

- einstellbares Stromregelventil

- Druckbegrenzungsventil

- mechanisch betätigtes Notablassventil

- Option: Zwischenplatte mit 2/2-Wege-Sitzventil für drucklosen Umlauf

■ with adjustable flow control valve for lowering function

■ consist of:

- 2/2-way poppet valve pilot operated

- adjustable flow control valve

- pressure relief valve

- mechanically adjustable emergency valve

- Option: sandwich plate with 2/2 way poppet valve for pressureless oil circulation

■ avec un régulateur de débit ajustable pour la fonction descente

■ constitué d'un:

- distributeur 2/2 à clapet piloté

- régulateur de débit ajustable

- limiteur de pression

- valve d'urgence à commande manuelle

- Option: plaque modulaire avec un distributeur à clapet 2/2 pour une circulation sans pression

Ausführung und Anschlußgröße

Rohranschluß G3/8 oder Plattenaufbau auf Aggregatverkettung VK06-... siehe Abmessungen

Design and port size

Tube connection G3/8 or subplate mounting on power unit assembly modules VK06-... see dimensions

Modèle et

taille de raccordement

Raccord fileté G3/8 ou montage sur embase avec les modules de liaison VK06... voir dimensions
