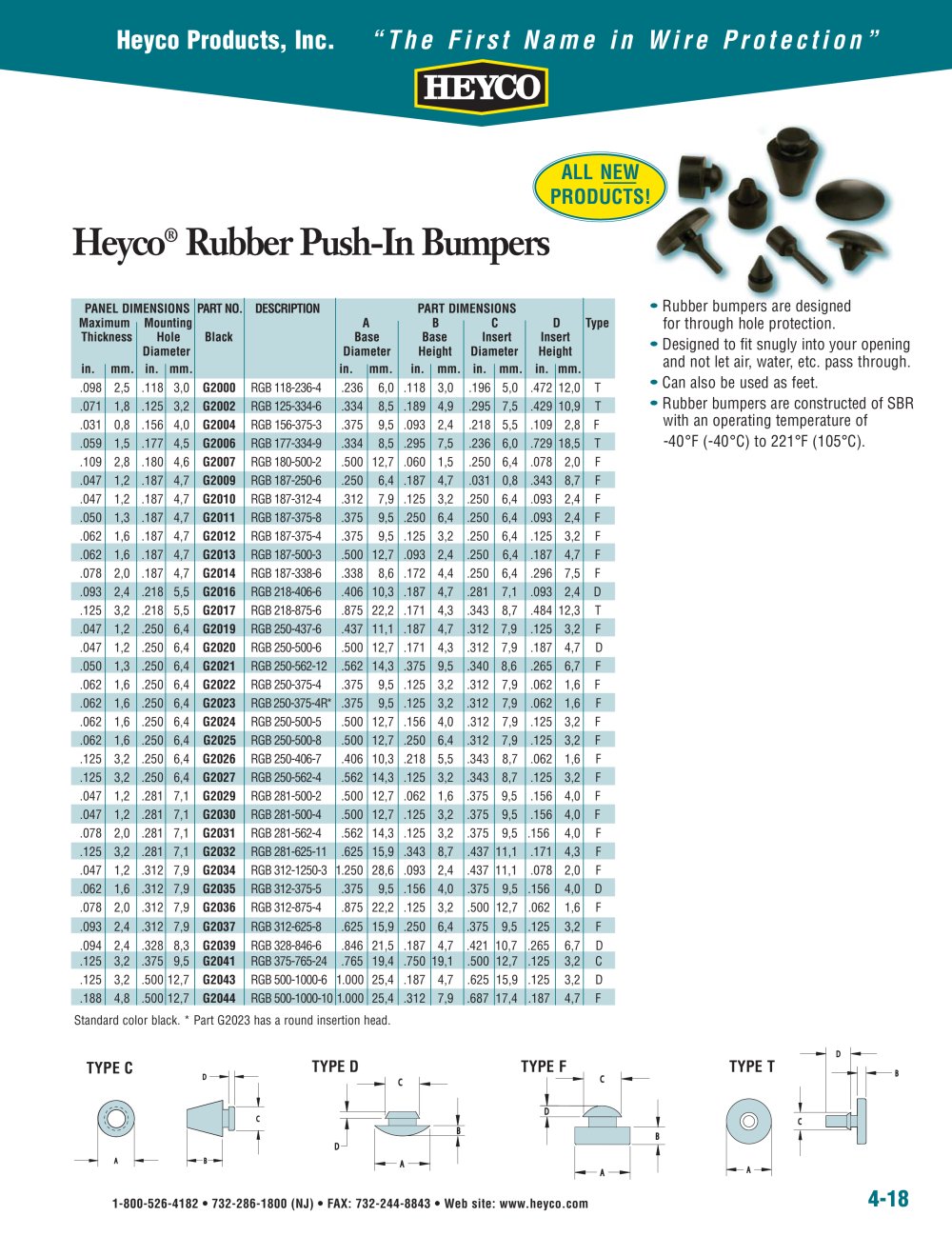

Heyco Products, Inc. “ T h e F i r s t N a m e i n W i r e P r o t e c t i o n ” 1-800-526-4182 • 732-286-1800 (NJ) • FAX: 732-244-8843 • Web site: www.heyco.com 4-18 Heyco® Rubber Push-In Bumpers PANEL DIMENSIONS PART NO. DESCRIPTION PART DIMENSIONS Maximum Mounting A B C D Type Thickness Hole Black Base Base Insert Insert Diameter Diameter Height Diameter Height in. mm. in. mm. in. mm. in. mm. in. mm. in. mm. .098 2,5 .118 3,0 G2000 RGB 118-236-4 .236 6,0 .118 3,0 .196 5,0 .472 12,0 T .071 1,8 .125 3,2 G2002 RGB 125-334-6 .334 8,5 .189 4,9 .295 7,5 .429 10,9 T .031 0,8 .156 4,0 G2004 RGB 156-375-3 .375 9,5 .093 2,4 .218 5,5 .109 2,8 F .059 1,5 .177 4,5 G2006 RGB 177-334-9 .334 8,5 .295 7,5 .236 6,0 .729 18,5 T .109 2,8 .180 4,6 G2007 RGB 180-500-2 .500 12,7 .060 1,5 .250 6,4 .078 2,0 F .047 1,2 .187 4,7 G2009 RGB 187-250-6 .250 6,4 .187 4,7 .031 0,8 .343 8,7 F .047 1,2 .187 4,7 G2010 RGB 187-312-4 .312 7,9 .125 3,2 .250 6,4 .093 2,4 F .050 1,3 .187 4,7 G2011 RGB 187-375-8 .375 9,5 .250 6,4 .250 6,4 .093 2,4 F .062 1,6 .187 4,7 G2012 RGB 187-375-4 .375 9,5 .125 3,2 .250 6,4 .125 3,2 F .062 1,6 .187 4,7 G2013 RGB 187-500-3 .500 12,7 .093 2,4 .250 6,4 .187 4,7 F .078 2,0 .187 4,7 G2014 RGB 187-338-6 .338 8,6 .172 4,4 .250 6,4 .296 7,5 F .093 2,4 .218 5,5 G2016 RGB 218-406-6 .406 10,3 .187 4,7 .281 7,1 .093 2,4 D .125 3,2 .218 5,5 G2017 RGB 218-875-6 .875 22,2 .171 4,3 .343 8,7 .484 12,3 T .047 1,2 .250 6,4 G2019 RGB 250-437-6 .437 11,1 .187 4,7 .312 7,9 .125 3,2 F .047 1,2 .250 6,4 G2020 RGB 250-500-6 .500 12,7 .171 4,3 .312 7,9 .187 4,7 D .050 1,3 .250 6,4 G2021 RGB 250-562-12 .562 14,3 .375 9,5 .340 8,6 .265 6,7 F .062 1,6 .250 6,4 G2022 RGB 250-375-4 .375 9,5 .125 3,2 .312 7,9 .062 1,6 F .062 1,6 .250 6,4 G2023 RGB250-375-4R* .375 9,5 .125 3,2 .312 7,9 .062 1,6 F .062 1,6 .250 6,4 G2024 RGB 250-500-5 .500 12,7 .156 4,0 .312 7,9 .125 3,2 F .062 1,6 .250 6,4 G2025 RGB 250-500-8 .500 12,7 .250 6,4 .312 7,9 .125 3,2 F .125 3,2 .250 6,4 G2026 RGB 250-406-7 .406 10,3 .218 5,5 .343 8,7 .062 1,6 F .125 3,2 .250 6,4 G2027 RGB 250-562-4 .562 14,3 .125 3,2 .343 8,7 .125 3,2 F .047 1,2 .281 7,1 G2029 RGB 281-500-2 .500 12,7 .062 1,6 .375 9,5 .156 4,0 F .047 1,2 .281 7,1 G2030 RGB 281-500-4 .500 12,7 .125 3,2 .375 9,5 .156 4,0 F .078 2,0 .281 7,1 G2031 RGB 281-562-4 .562 14,3 .125 3,2 .375 9,5 .156 4,0 F .125 3,2 .281 7,1 G2032 RGB 281-625-11 .625 15,9 .343 8,7 .437 11,1 .171 4,3 F .047 1,2 .312 7,9 G2034 RGB 312-1250-3 1.250 28,6 .093 2,4 .437 11,1 .078 2,0 F .062 1,6 .312 7,9 G2035 RGB 312-375-5 .375 9,5 .156 4,0 .375 9,5 .156 4,0 D .078 2,0 .312 7,9 G2036 RGB 312-875-4 .875 22,2 .125 3,2 .500 12,7 .062 1,6 F .093 2,4 .312 7,9 G2037 RGB 312-625-8 .625 15,9 .250 6,4 .375 9,5 .125 3,2 F .094 2,4 .328 8,3 G2039 RGB 328-846-6 .846 21,5 .187 4,7 .421 10,7 .265 6,7 D .125 3,2 .375 9,5 G2041 RGB 375-765-24 .765 19,4 .750 19,1 .500 12,7 .125 3,2 C .125 3,2 .500 12,7 G2043 RGB 500-1000-6 1.000 25,4 .187 4,7 .625 15,9 .125 3,2 D .188 4,8 .500 12,7 G2044 RGB 500-1000-10 1.000 25,4 .312 7,9 .687 17,4 .187 4,7 F Standard color black. * Part G2023 has a round insertion head. B A C D B D A C B A C D TYPE D TYPE F TYPE T A C B D TYPE C ALL NEW PRODUCTS! • Rubber bumpers are designed for through hole protection. • Designed to fit snugly into your opening and not let air, water, etc. pass through. • Can also be used as feet. • Rubber bumpers are constructed of SBR with an operating temperature of -40°F (-40°C) to 221°F (105°C).
