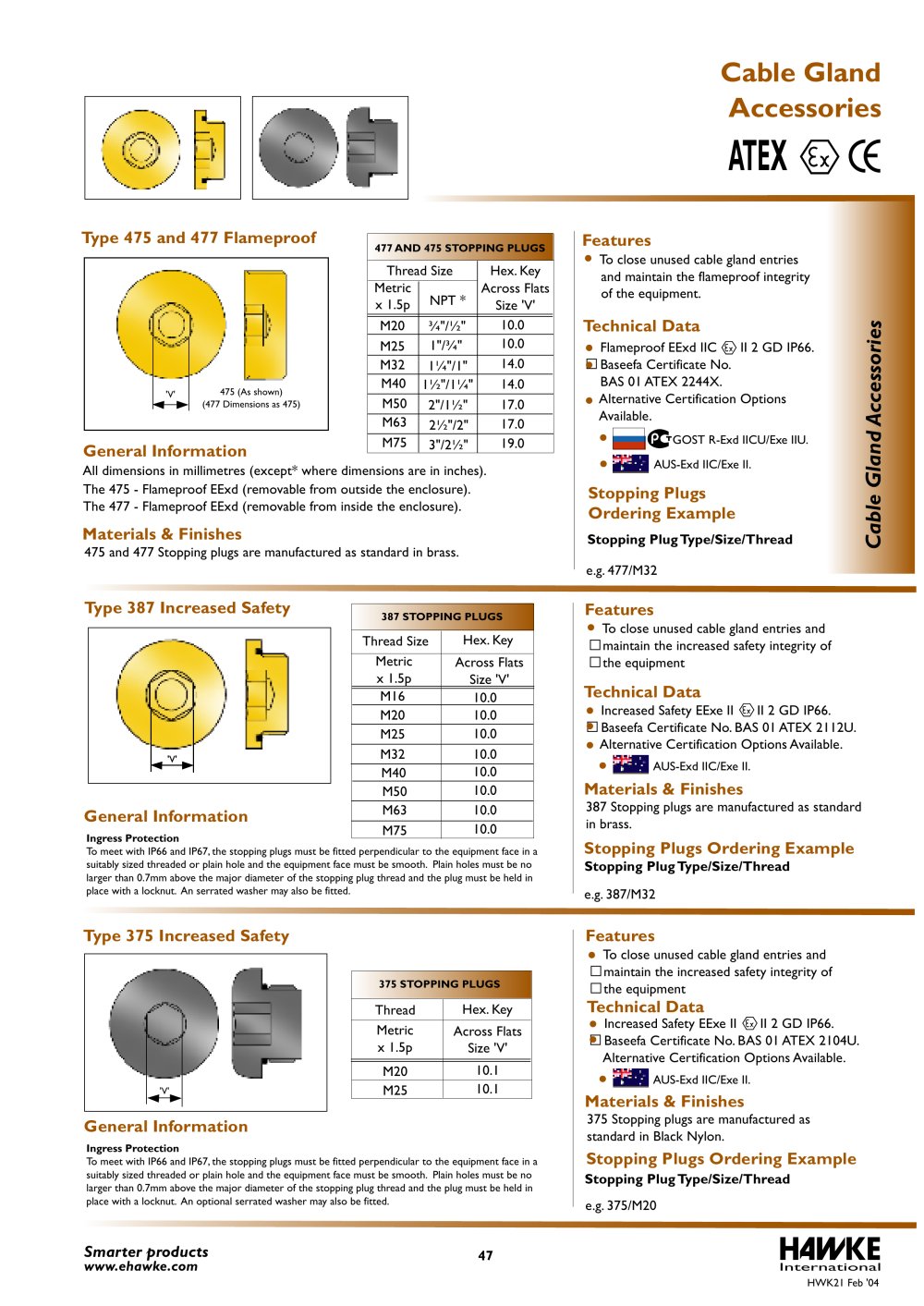

| Cable Gland Accessories | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATEX <g> CE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type 475 and 477 Flameproof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Features • To close unused cable gland entries and maintain the flameproof integrity of the equipment. Technical Data • Flameproof EExd MC <S> II 2 GD IP66. E Baseefa Certificate No. BASO I ATEX 2244X. • Alternative Certification Options Available. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V 'C o </) </) V u u c o 5 ■Si 3 o U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ^^(JTGOST R-Exd IICU/Exe Nil. AUS-Exd MC/Exe II. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General Information All dimensions in millimetres (except* where dimensions are in inches) The 475 - Flameproof EExd (removable from outside the enclosure). The 477 - Flameproof EExd (removable from inside the enclosure). Materials & Finishes 475 and 477 Stopping plugs are manufactured as standard in brass. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stopping Plugs Ordering Example Stopping Plug Type/Size/Thread e.g.477/M32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type 387 Increased Safety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Features • To close unused cable gland entries and □ maintain the increased safety integrity of □ the equipment Technical Data • Increased Safety EExe II €> II 2 GD IP66. E Baseefa Certificate No. BAS 01 ATEX 21 12U. • Alternative Certification Options Available. • ”£0 AUS-Exd MC/Exe II. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Materials & Finishes 387 Stopping plugs are manufactured as standard in brass. Stopping Plugs Ordering Example Stopping Plug Type/Size/Thread | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General Informa ci on | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ingress Protection To meet with IP66 and IP67, the stopping plugs must be fitted perpendicular to the equipment face in a suitably sized threaded or plain hole and the equipment face must be smooth. Plain holes must be no larger than 0.7mm above the major diameter of the stopping plug thread and the plug must be held in place with a locknut An serrated washer may also be fitted. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e.g. 387/M32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type 375 Increased Safety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Features • To close unused cable gland entries and □ maintain the increased safety integrity of □ the equipment Technical Data • Increased Safety EExe II ©II 2 GD IP66. E Baseefa Certificate No. BAS 01 ATEX 2104U. Alternative Certification Options Available. • IBM AUS-Exd IIC/Exe II. Materials & Finishes 375 Stopping plugs are manufactured as standard in Black Nylon. Stopping Plugs Ordering Example Stopping Plug Type/Size/Thread e.g. 375/M20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General Information Ingress Protection To meet with IP66 and IP67, the stopping plugs must be fitted perpendicular to the equipment face in a suitably sized threaded or plain hole and the equipment face must be smooth. Plain holes must be no larger than 0.7mm above the major diameter of the stopping plug thread and the plug must be held in place with a locknut An optional serrated washer may also be fitted. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H4WKE I international | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smarter products www.ehawke.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HWK21 Feb '04 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
