| | | WORKHOLDING | | |
| | | |

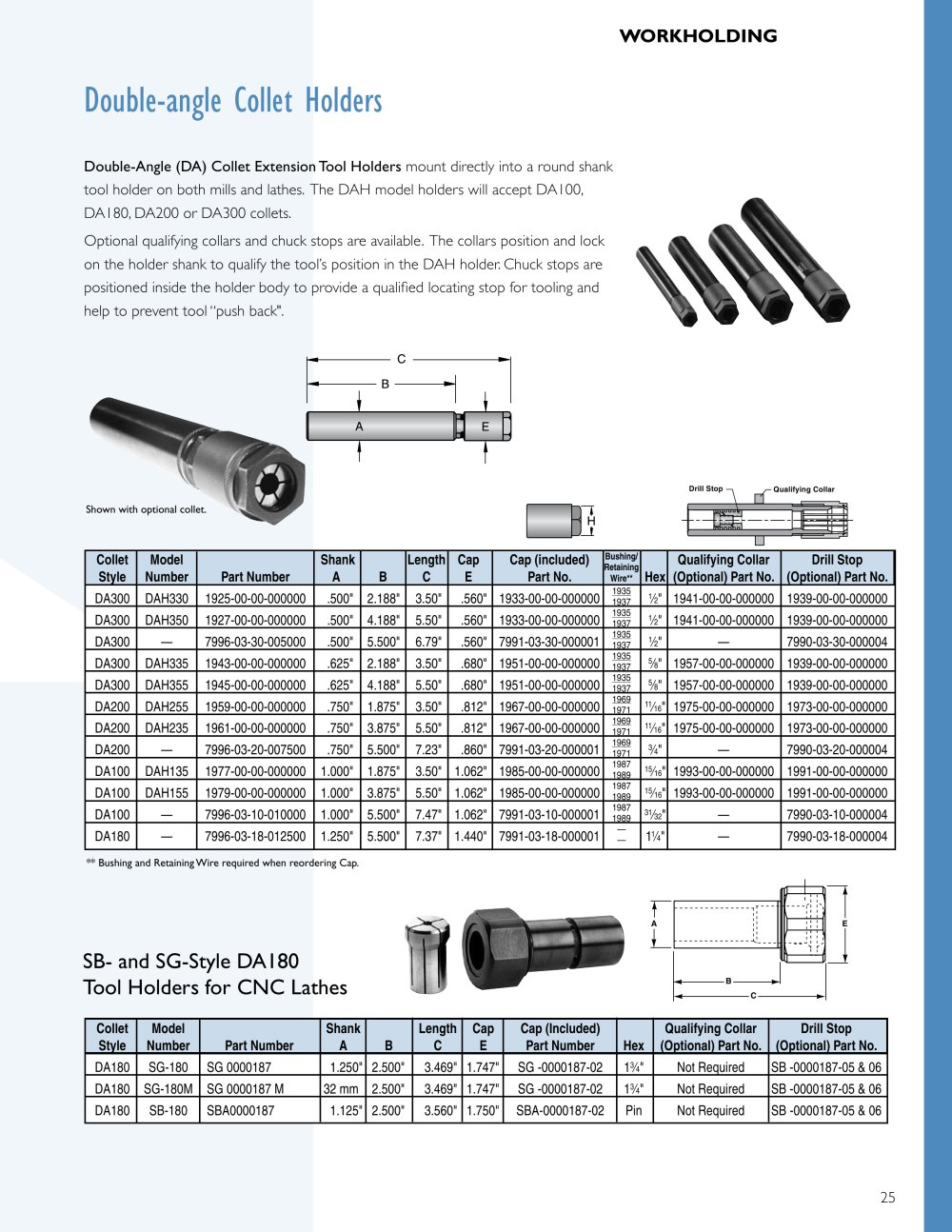

| | | Double-angle Collet Holders | | |
| | | |
| | | Double-Angle (DA) Collet Extension Tool Holders mount directly into a round shank tool holder on both mills and lathes suppliers. The DAH model holders will accept DAI00, DAI80, DA200 or DA300 collets. Optional qualifying collars and chuck stops are available. The collars position and lock on the holder shank to qualify the tool's position in the DAH holder: Chuck stops are positioned inside the holder body to provide a qualified locating stop for tooling and help to prevent tool "push back". | | |
| | | |
| | | Drill Stop | | |
| | | Qualifying Collar | | |
| | | |
| | | |
| | | | | |
| | | Shown with optional collet. | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | Collet Style | Model Number | Part Number | Shank A | B | Length C | Cap E | Cap (included) Part No. | Bushing/ Retaining JWire" | Hex | Qualifying Collar (Optional) Part No. | Drill Stop (Optional) Part No. | | | | DA300 | DAH330 | 1925-00-00-000000 | .500" | 2.188" | 3.50" | .560" | 1933-00-00-000000 | J | 935 1937 | 1/2" | 1941-00-00-000000 | 1939-00-00-000000 | | | | DA300 | DAH350 | 1927-00-00-000000 | .500" | 4.188" | 5.50" | .560" | 1933-00-00-000000 | | 935 937 | 1/2" | 1941-00-00-000000 | 1939-00-00-000000 | | | | DA300 | _ | 7996-03-30-005000 | .500" | 5.500" | 6.79" | .560" | 7991-03-30-000001 | _ | 935 1937 | 1/2" | _ | 7990-03-30-000004 | | | | DA300 | DAH335 | 1943-00-00-000000 | .625" | 2.188" | 3.50" | .680" | 1951-00-00-000000 | | 935 937 | %" | 1957-00-00-000000 | 1939-00-00-000000 | | | | DA300 | DAH355 | 1945-00-00-000000 | .625" | 4.188" | 5.50" | .680" | 1951-00-00-000000 | _ | 935 937 | %" | 1957-00-00-000000 | 1939-00-00-000000 | | | | DA200 | DAH255 | 1959-00-00-000000 | .750" | 1.875" | 3.50" | .812" | 1967-00-00-000000 | _ J | 969 1971 | | 1975-00-00-000000 | 1973-00-00-000000 | | | | DA200 | DAH235 | 1961-00-00-000000 | .750" | 3.875" | 5.50" | .812" | 1967-00-00-000000 | J | 969 971 | | 1975-00-00-000000 | 1973-00-00-000000 | | | | DA200 | _ | 7996-03-20-007500 | .750" | 5.500" | 7.23" | .860" | 7991-03-20-000001 | J | 969 971 | %" | _ | 7990-03-20-000004 | | | | DA100 | DAH135 | 1977-00-00-000000 | 1.000" | 1.875" | 3.50" | 1.062" | 1985-00-00-000000 | | 987 989 | 15/16" | 1993-00-00-000000 | 1991-00-00-000000 | | | | DA100 | DAH155 | 1979-00-00-000000 | 1.000" | 3.875" | 5.50" | 1.062" | 1985-00-00-000000 | _ | 987 1989 | 15/16" | 1993-00-00-000000 | 1991-00-00-000000 | | | | DA100 | _ | 7996-03-10-010000 | 1.000" | 5.500" | 7.47" | 1.062" | 7991-03-10-000001 | | 987 989 | 31/32" | _ | 7990-03-10-000004 | | | | DA180 | _ | 7996-03-18-012500 | 1.250" | 5.500" | 7.37" | 1.440" | 7991-03-18-000001 | | 1V411 | _ | 7990-03-18-000004 | | | | | | | | | | | | | | | | | | | | |
| | | |
| | | ** Bushing and Retaining Wire required when reordering Cap. | | |
| | | |
| | | * I lilTllE | | |
| | | |
| | | | | |
| | | B | | |
| | | |
| | | C | | |
| | | |
| | | |
| | | | | | | | | | | | | | | | | | | Collet Style | Model Number | Part Number | Shank A | B | Length C | Cap E | Cap (Included) Part Number | Hex | Qualifying Collar (Optional) Part No. | Drill Stop (Optional) Part No. | | | | DA180 | SG-180 | SG 0000187 | 1.250" | 2.500" | 3.469" | 1.747" | SG -0000187-02 | 1%" | Not Required | SB -0000187-05 & 06 | | | | DA180 | SG-180M | SG 0000187 M | 32 mm | 2.500" | 3.469" | 1.747" | SG -0000187-02 | 1%" | Not Required | SB -0000187-05 & 06 | | | | DA180 | SB-180 | SBA0000187 | 1.125" | 2.500" | 3.560" | 1.750" | SBA-0000187-02 | Pin | Not Required | SB -0000187-05 & 06 | | | | | | | | | | | | | | | | | | |
| | | |
| | | 25 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
