EN ISO 9001 : 2000

Premium Line

Certified Company

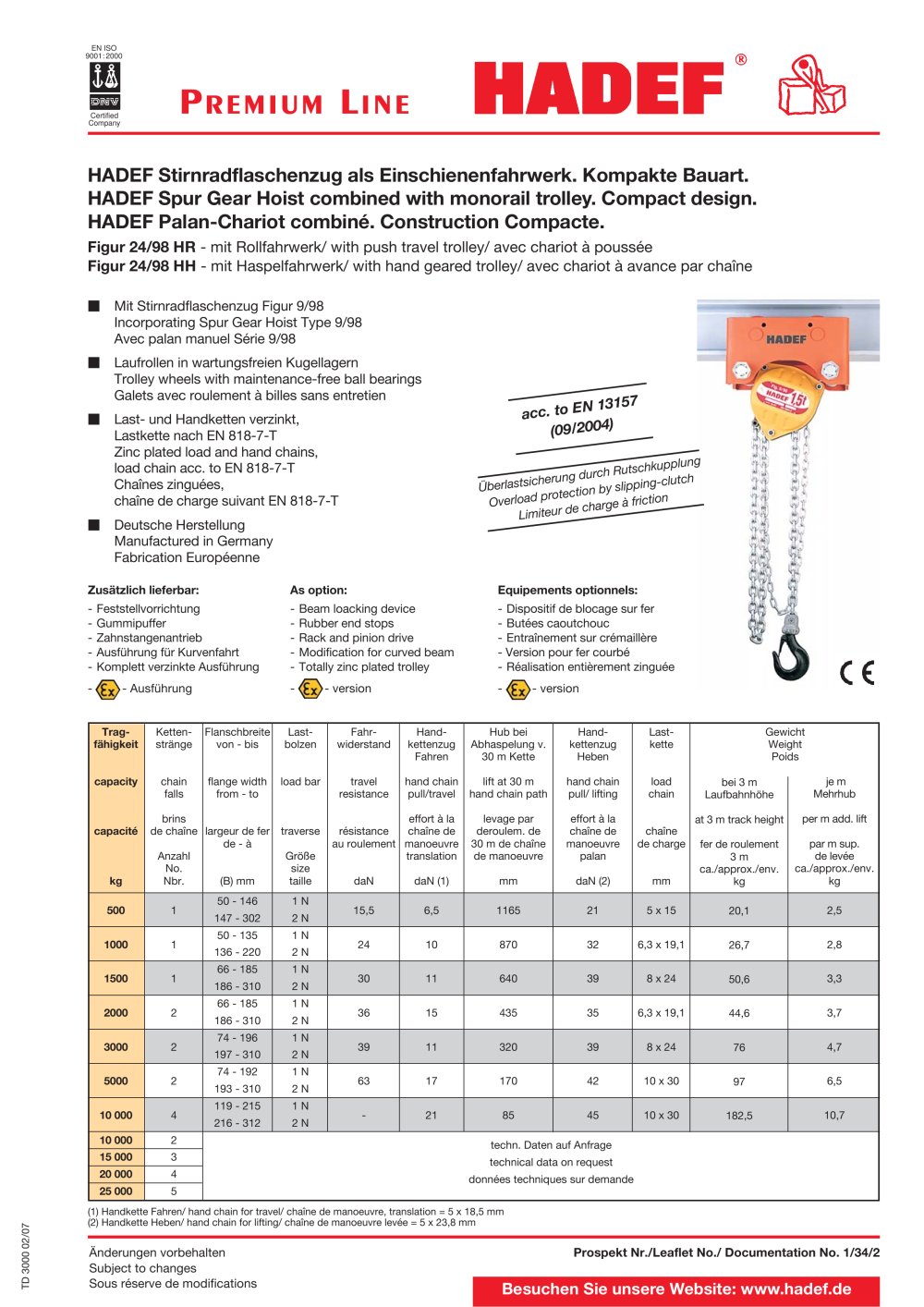

HADEF Stirnradflaschenzug als Einschienenfahrwerk. Kompakte Bauart.

HADEF Spur Gear Hoist combined with monorail trolley. Compact design.

HADEF Palan-Chariot combiné. Construction Compacte.

Figur 24/98 HR - mit Rollfahrwerk/ with push travel trolley/ avec chariot à poussée

Figur 24/98 HH - mit Haspelfahrwerk/ with hand geared trolley/ avec chariot à avance par chaîne

■ Mit Stimradflaschenzug Figur 9/98 Incorporating Spur Gear Hoist Type 9/98 Avec palan manuel Série 9/98

■ Laufrollen in wartungsfreien Kugellagern

Trolley wheels with maintenance-free ball bearings Galets avec roulement à billes sans entretien

■ Last- und Handketten verzinkt, Lastkette nach EN 818-7-T

Zinc plated load and hand chains, load chain acc. to EN 818-7-T Chaînes zinguées,

chaîne de charge suivant EN 818-7-T

■ Deutsche Herstellung Manufactured in Germany Fabrication Européenne

ceto EN 13157 (0912004)

--wTRutSÄ^

Zusätzlich lieferbar:

- Feststellvorrichtung

- Gummipuffer

- Zahnstangenantrieb

- Ausführung für Kurvenfahrt

- Komplett verzinkte Ausführung

" ^Ex^" Ausführung

As option:

- Beam loacking device

- Rubber end stops

- Rack and pinion drive

- Modification for curved beam

- Totally zinc plated trolley

- version

Equipements optionnels:

- Dispositif de blocage sur fer

- Butées caoutchouc

- Entraînement sur crémaillère

- Version pour fer courbé

- Réalisation entièrement zinguée

- version


Tragfähigkeit capacity capacité kg	Kettenstränge chain falls brins de chaîne Anzahl No. Nbr.	Flanschbreite von - bis flange width from - to largeur de fer de - à (B) mm	Lastbolzen load bar traverse Größe size taille	Fahrwiderstand travel resistance résistance au roulement daN	Handkettenzug Fahren hand chain pull/travel effort à la chaîne de manoeuvre translation daN (1)	Hub bei Abhaspelung v. 30 m Kette lift at 30 m hand chain path levage par deroulem. de 30 m de chaîne de manoeuvre mm	Handkettenzug Heben hand chain pull/ lifting effort à la chaîne de manoeuvre palan daN (2)	Lastkette load chain chaîne de charge mm	Gew Wei Poi bei 3 m Laufbahnhöhe at 3 m track height fer de roulement 3 m ca./approx./env. kg	icht ght ds je m Mehrhub per m add. lift par m sup. de levée ca./approx./env. kg
500	1	50 - 146 147 - 302	1 N 2 N	15,5	6,5	1165	21	5 x 15	20,1	2,5
1000	1	50 - 135 136 - 220	1 N 2 N	24	10	870	32	6,3 x 19,1	26,7	2,8
1500	1	66 - 185 186 - 310	1 N 2 N	30	11	640	39	8 x 24	50,6	3,3
2000	2	66 - 185 186 - 310	1 N 2 N	36	15	435	35	6,3 x 19,1	44,6	3,7
3000	2	74 - 196 197 - 310	1 N 2 N	39	11	320	39	8 x 24	76	4,7
5000	2	74 - 192 193 - 310	1 N 2 N	63	17	170	42	10 x 30	97	6,5
10 000	4	119 - 215 216 - 312	1 N 2 N	-	21	85	45	10 x 30	182,5	10,7
10 000	2	techn. Daten auf Anfrage technical data on request données techniques sur demande
15 000	3
20 000	4
25 000	5

(1) Handkette

(2) Handkette

Fahren/ hand Heben/ hand

chain for travel/ chaîne de manoeuvre, translation = 5 x 18,5 mm chain for lifting/ chaîne de manoeuvre levée = 5 x 23,8 mm

CVJ

Änderungen vorbehalten

Subject to changes

Sous réserve de modifications

Prospekt Nr./Leaflet No./ Documentation No. 1/34/2
