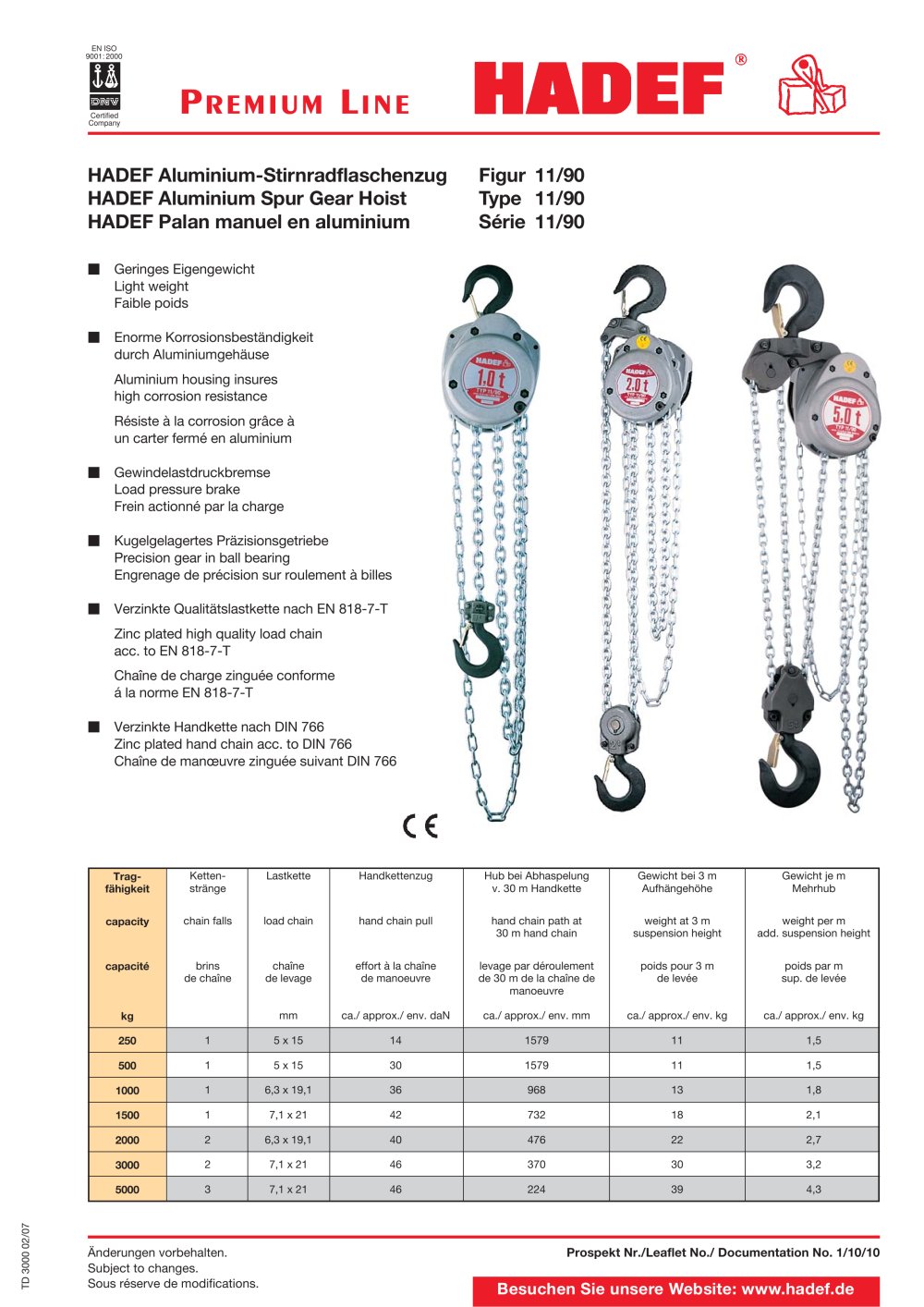

HADEF Aluminium-Stimradflaschenzug HADEF Aluminium Spur Gear Hoist HADEF Palan manuel en aluminium

Figur 11/90 Type 11/90 Série 11/90

■ Geringes Eigengewicht Light weight

Faible poids

■ Enorme Korrosionsbeständigkeit durch Aluminiumgehäuse

Aluminium housing insures high corrosion resistance

Résiste à la corrosion grâce à un carter fermé en aluminium

■ Gewindelastdruckbremse Load pressure brake

Frein actionné par la charge

■ Kugelgelagertes Präzisionsgetriebe Precision gear in ball bearing

Engrenage de précision sur roulement à billes

■ Verzinkte Qualitätslastkette nach EN 818-7-T

Zinc plated high quality load chain acc. to EN 818-7-T

Chaîne de charge zinguée conforme â la norme EN 818-7-T

■ Verzinkte Handkette nach DIN 766 Zinc plated hand chain acc. to DIN 766 Chaîne de manœuvre zinguée suivant DIN 766


Tragfähigkeit	Kettenstränge	Lastkette	Handkettenzug	Hub bei Abhaspelung v. 30 m Handkette	Gewicht bei 3 m Aufhängehöhe	Gewicht je m Mehrhub
capacity	chain falls	load chain	hand chain pull	hand chain path at 30 m hand chain	weight at 3 m suspension height	weight per m add. suspension height
capacité	brins de chaîne	chaîne de levage	effort à la chaîne de manoeuvre	levage par déroulement de 30 m de la chaîne de manoeuvre	poids pour 3 m de levée	poids par m sup. de levée
kg		mm	ca./ approx./ env. daN	ca./ approx./ env. mm	ca./ approx./ env. kg	ca./ approx./ env. kg
250	1	5 x 15	14	1579	11	1,5
500	1	5 x 15	30	1579	11	1,5
1000	1	6,3 x 19,1	36	968	13	1,8
1500	1	7,1 x 21	42	732	18	2,1
2000	2	6,3 x 19,1	40	476	22	2,7
3000	2	7,1 x 21	46	370	30	3,2
5000	3	7,1 x 21	46	224	39	4,3

CVJ

Änderungen vorbehalten.

Subject to changes.

Sous réserve de modifications.

Prospekt Nr./Leaflet No./ Documentation No. 1/10/10
