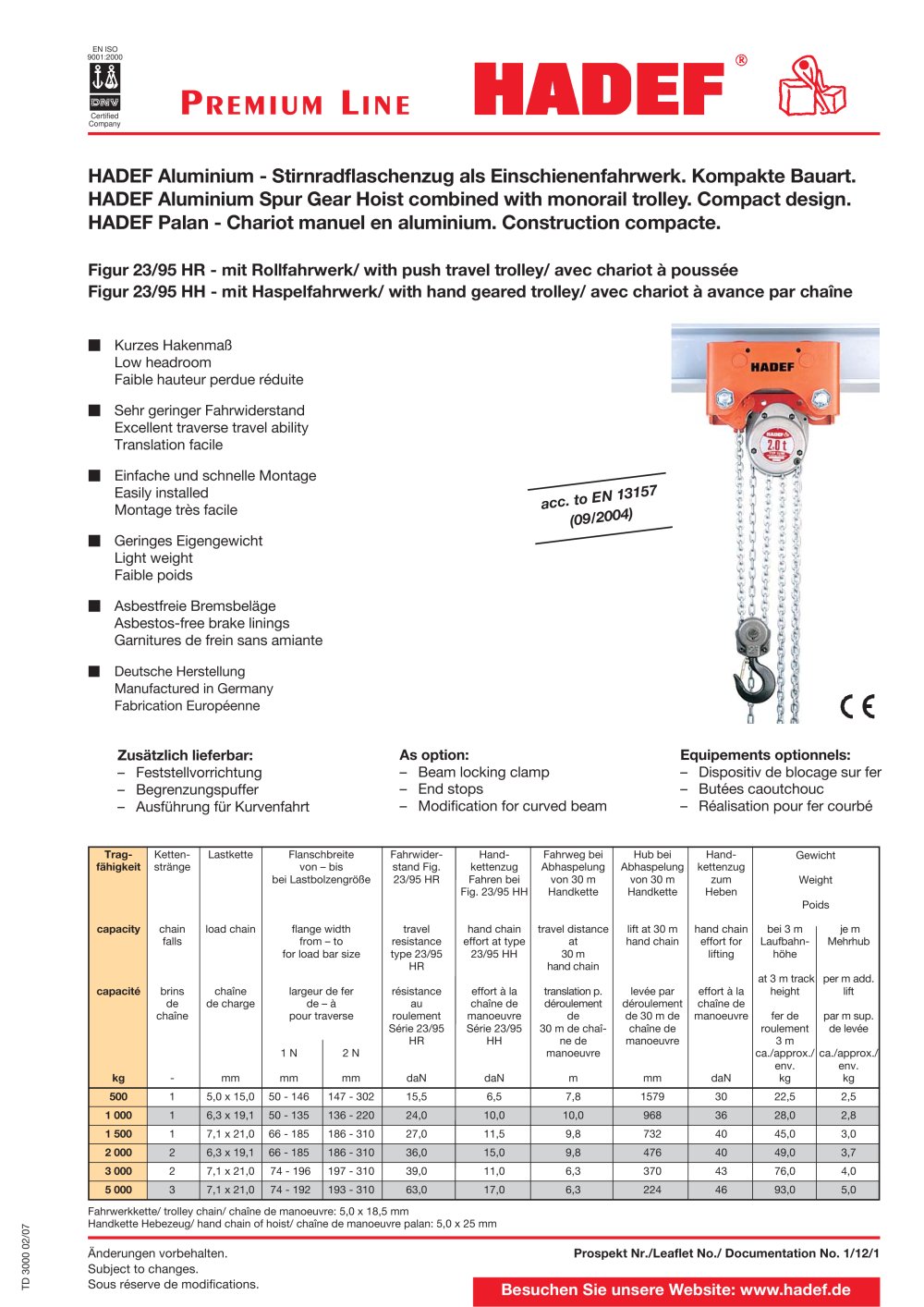

Aluminium Spur Gear Hoist with Trolley - HADEF - (Version JPG) - PDF Catalogue | Technical Documentation

See other catalogues for HADEF

Electric chain hoist, Winch, Hoist, Hoist trolley, Gantry

Text version of the page

EN ISO 9001:2000

Premium Line

Certified Company

HADEF Aluminium - Stirnradflaschenzug als Einschienenfahrwerk. Kompakte Bauart. HADEF Aluminium Spur Gear Hoist combined with monorail trolley. Compact design. HADEF Palan - Chariot manuel en aluminium. Construction compacte.

Figur 23/95 HR - mit Rollfahrwerk/ with push travel trolley/ avec chariot à poussée

Figur 23/95 HH - mit Haspelfahrwerk/ with hand geared trolley/ avec chariot à avance par chaîne

■ Kurzes Hakenmaß Low headroom

Faible hauteur perdue réduite

■ Sehr geringer Fahrwiderstand Excellent traverse travel ability Translation facile

■ Einfache und schnelle Montage Easily installed

Montage très facile

■ Geringes Eigengewicht Light weight

Faible poids

■ Asbestfreie Bremsbeläge Asbestos-free brake linings Garnitures de frein sans amiante

■ Deutsche Herstellung Manufactured in Germany Fabrication Européenne

aceto EN 13157 (0912004)

As option:

- Beam locking clamp

- End stops

- Modification for curved beam

Equipements optionnels:

- Dispositiv de blocage sur fer

- Butées caoutchouc

- Réalisation pour fer courbé

Zusätzlich lieferbar:

- Feststellvorrichtung

- Begrenzungspuffer

- Ausführung für Kurvenfahrt

Trag-

Ketten-

Lastkette

Flanschbreite

Fahrwider-

Hand-

Fahrweg bei

Hub bei

Hand-

Gewicht

fähigkeit

stränge

von -

bis

stand Fig.

kettenzug

Abhaspelung

kettenzug

bei LastbolzengroBe

23/95 HR

Fahren bei

von 30 m

zum

Weight

Fig. 23/95 HH

Handkette

Heben

Poids

capacity

chain

load chain

flange width

travel

hand chain

travel distance

lift at 30 m

hand chain

bei 3 m

je m

falls

from

- to

resistance

effort at type

hand chain

effort for

Laufbahn-

Mehrhub

for load bar size

type 23/95

23/95 HH

30 m

lifting

höhe

hand chain

at 3 m track

per m add.

capacité

brins

chaîne

largeur de fer

résistance

effort à la

translation p.

levée par

effort à la

height

lift

de charge

- à

chaîne de

déroulement

chaîne de

chaîne

pour traverse

roulement

manoeuvre

de 30 m de

manoeuvre

fer de

par m sup.

Série 23/95

30 m de chaî-

chaîne de

roulement

de levée

ne de

manoeuvre

3 m

1 N

2 N

manoeuvre

ca./approx./

env.

daN

500

5,0 x 15,0

50 - 146

147 - 302

15,5

6,5

7,8

1579

22,5

2,5

1 000

6,3 x 19,1

50 - 135

136 - 220

24,0

10,0

968

28,0

2,8

1 500

7,1 x 21,0

66 - 185

186 - 310

27,0

11,5

9,8

732

45,0

3,0

2 000

6,3 x 19,1

66 - 185

186 - 310

36,0

15,0

9,8

476

49,0

3,7

3 000

7,1 x 21,0

74 - 196

197 - 310

39,0

11,0

6,3

370

76,0

4,0

5 000

7,1 x 21,0

74 - 192

193 - 310

63,0

17,0

6,3

224

93,0

5,0

Fahrwerkkette/ trolley chain/ chaîne de manoeuvre: 5,0 x 18,5 mm

Handkette Hebezeug/ hand chain of hoist/ chaîne de manoeuvre palan: 5,0 x 25 mm

Änderungen vorbehalten. Prospekt Nr./Leaflet No./ Documentation No. 1/12/1

Subject to changes.

Sous réserve de modifications.
