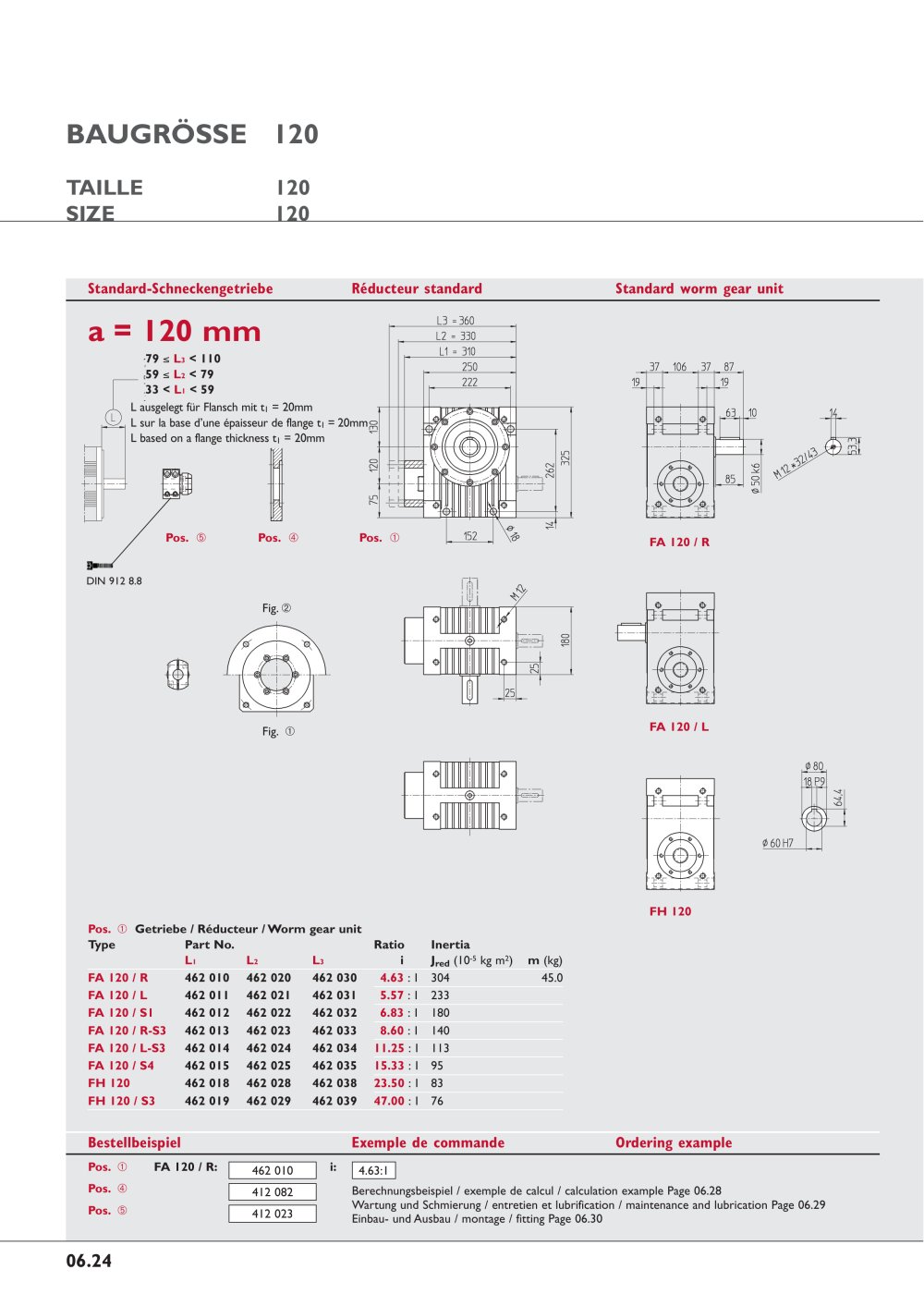

Standard-Schneckengetriebe Réducteur standard Standard worm gear unit
Pos. .
Pos. . Getriebe / Réducteur / Worm gear unit
Type Part No. Ratio Inertia
L1 L2 L3 i Jred (10-5 kg m2) m (kg)
FA 120 / R 462 010 462 020 462 030 4.63 : 1 304 45.0
FA 120 / L 462 011 462 021 462 031 5.57 : 1 233
FA 120 / S1 462 012 462 022 462 032 6.83 : 1 180
FA 120 / R-S3 462 013 462 023 462 033 8.60 : 1 140
FA 120 / L-S3 462 014 462 024 462 034 11.25 : 1 113
FA 120 / S4 462 015 462 025 462 035 15.33 : 1 95
FH 120 462 018 462 028 462 038 23.50 : 1 83
FH 120 / S3 462 019 462 029 462 039 47.00 : 1 76
FA 120 / R
FA 120 / L
FH 120
a = 120 mm
Pos. . Pos. .
Fig. .
Fig. .
Pos. . FA 120 / R: i:
Pos. .
Pos. .
462 010
412 082
412 023
4.63:1
Berechnungsbeispiel / exemple de calcul / calculation example Page 06.28
Wartung und Schmierung / entretien et lubrification / maintenance and lubrication Page 06.29
Einbau- und Ausbau / montage / fitting Page 06.30
Bestellbeispiel Exemple de commande Ordering example
79 L3 < 110
59 L2 < 79
33 < L1 < 59
DIN 912 8.8
BAUGRÖSSE 120
TAILLE 120
SIZE 120
L ausgelegt für Flansch mit t1 = 20mm
L sur la base d’une épaisseur de flange t1 = 20mm
L based on a flange thickness t1 = 20mm
