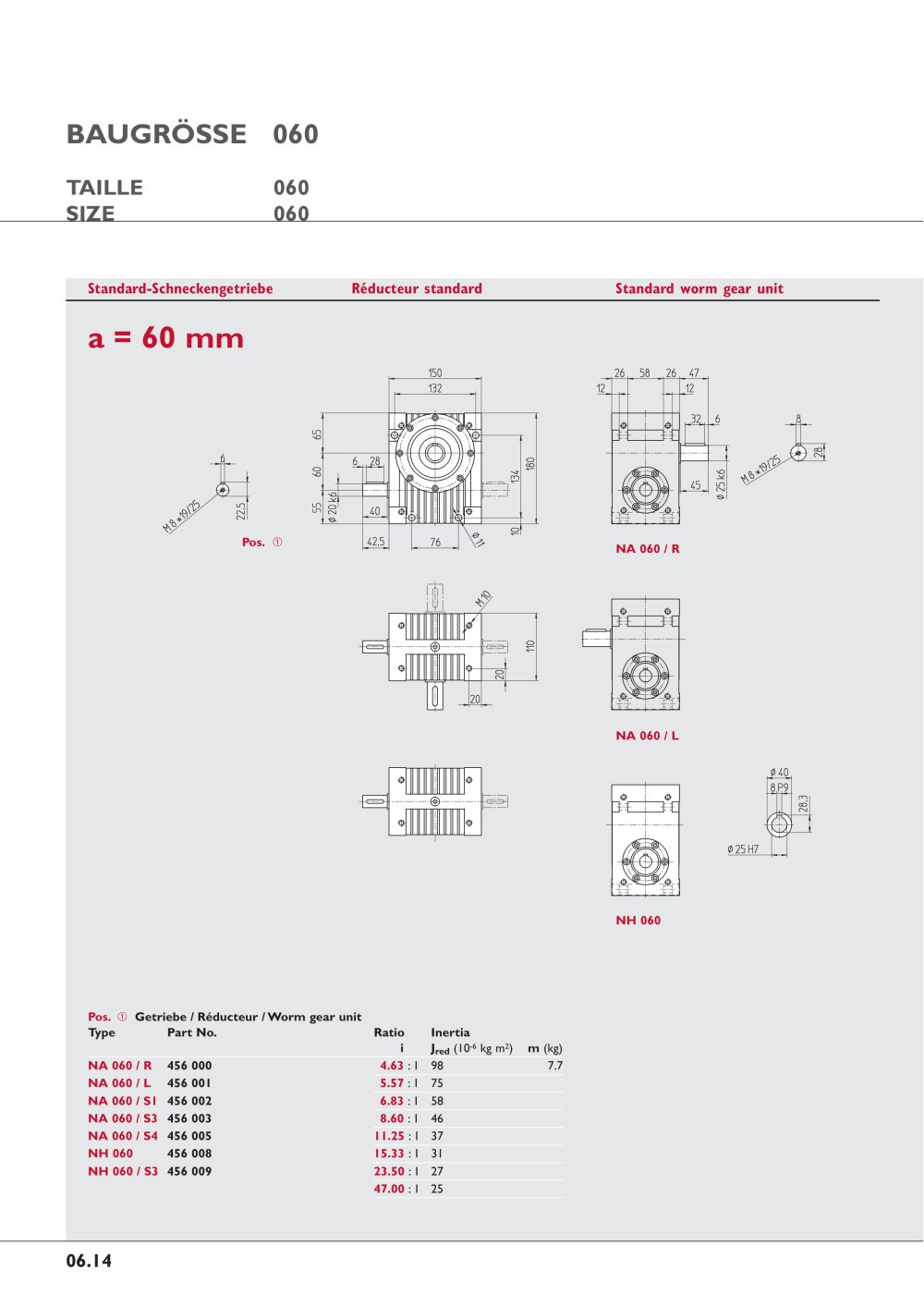

06.14 Standard-Schneckengetriebe Réducteur standard Standard worm gear unit Pos. . Pos. . Getriebe / Réducteur / Worm gear unit Type Part No. Ratio Inertia i Jred (10-6 kg m2) m (kg) NA 060 / R 456 000 4.63 : 1 98 7.7 NA 060 / L 456 001 5.57 : 1 75 NA 060 / S1 456 002 6.83 : 1 58 NA 060 / S3 456 003 8.60 : 1 46 NA 060 / S4 456 005 11.25 : 1 37 NH 060 456 008 15.33 : 1 31 NH 060 / S3 456 009 23.50 : 1 27 47.00 : 1 25 NA 060 / R NA 060 / L NH 060 a = 60 mm BAUGRÖSSE 060 TAILLE 060 SIZE 060
