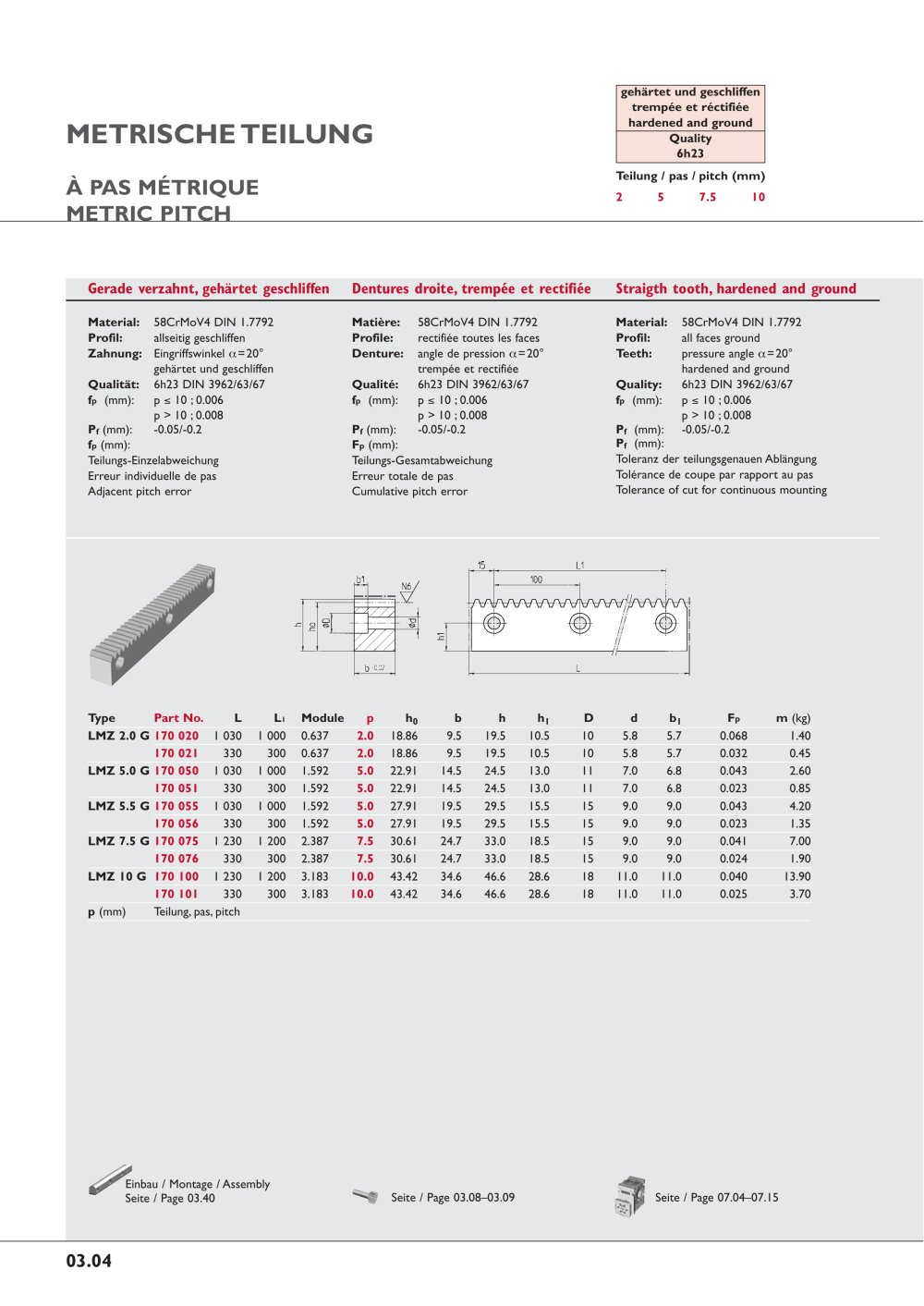

03.04 Gerade verzahnt, gehärtet geschliffen Dentures droite, trempée et rectifiée Straigth tooth, hardened and ground Material: 58CrMoV4 DIN 1.7792 Profil: allseitig geschliffen Zahnung: Eingriffswinkel á=20° gehärtet und geschliffen Qualität: 6h23 DIN 3962/63/67 fp (mm): p 10 ; 0.006 p > 10 ; 0.008 Pf (mm): -0.05/-0.2 fp (mm): Teilungs-Einzelabweichung Erreur individuelle de pas Adjacent pitch error Matière: 58CrMoV4 DIN 1.7792 Profile: rectifiée toutes les faces Denture: angle de pression á=20° trempée et rectifiée Qualité: 6h23 DIN 3962/63/67 fp (mm): p 10 ; 0.006 p > 10 ; 0.008 Pf (mm): -0.05/-0.2 Fp (mm): Teilungs-Gesamtabweichung Erreur totale de pas Cumulative pitch error Material: 58CrMoV4 DIN 1.7792 Profil: all faces ground Teeth: pressure angle á=20° hardened and ground Quality: 6h23 DIN 3962/63/67 fp (mm): p 10 ; 0.006 p > 10 ; 0.008 Pf (mm): -0.05/-0.2 Pf (mm): Toleranz der teilungsgenauen Ablängung Tolérance de coupe par rapport au pas Tolerance of cut for continuous mounting Type Part No. L L1 Module p h0 b h h1 D d b1 Fp m (kg) LMZ 2.0 G 170 020 1 030 1 000 0.637 2.0 18.86 9.5 19.5 10.5 10 5.8 5.7 0.068 1.40 170 021 330 300 0.637 2.0 18.86 9.5 19.5 10.5 10 5.8 5.7 0.032 0.45 LMZ 5.0 G 170 050 1 030 1 000 1.592 5.0 22.91 14.5 24.5 13.0 11 7.0 6.8 0.043 2.60 170 051 330 300 1.592 5.0 22.91 14.5 24.5 13.0 11 7.0 6.8 0.023 0.85 LMZ 5.5 G 170 055 1 030 1 000 1.592 5.0 27.91 19.5 29.5 15.5 15 9.0 9.0 0.043 4.20 170 056 330 300 1.592 5.0 27.91 19.5 29.5 15.5 15 9.0 9.0 0.023 1.35 LMZ 7.5 G 170 075 1 230 1 200 2.387 7.5 30.61 24.7 33.0 18.5 15 9.0 9.0 0.041 7.00 170 076 330 300 2.387 7.5 30.61 24.7 33.0 18.5 15 9.0 9.0 0.024 1.90 LMZ 10 G 170 100 1 230 1 200 3.183 10.0 43.42 34.6 46.6 28.6 18 11.0 11.0 0.040 13.90 170 101 330 300 3.183 10.0 43.42 34.6 46.6 28.6 18 11.0 11.0 0.025 3.70 p (mm) Teilung, pas, pitch Seite / Page 03.08–03.09 Seite / Page 07.04–07.15 gehärtet und geschliffen trempée et réctifiée hardened and ground Quality 6h23 Teilung / pas / pitch (mm) 2 5 7.5 10 Einbau / Montage / Assembly Seite / Page 03.40 METRISCHE TEILUNG À PAS MÉTRIQUE METRIC PITCH
