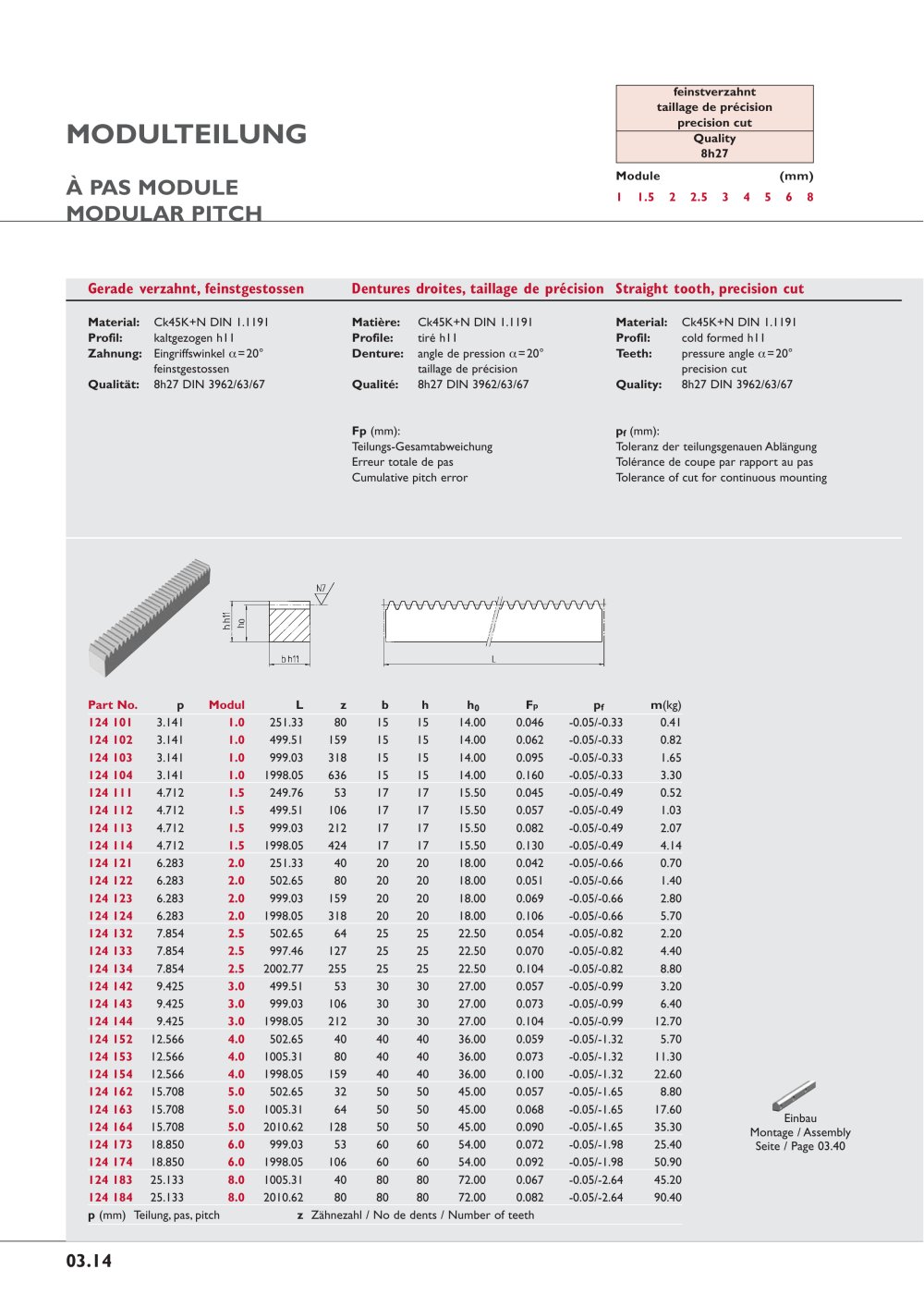

Antriebseinheit Unité d’entraînement Drive unit 03.14 Gerade verzahnt, feinstgestossen Dentures droites, taillage de précision Straight tooth, precision cut Material: Ck45K+N DIN 1.1191 Profil: kaltgezogen h11 Zahnung: Eingriffswinkel á=20° feinstgestossen Qualität: 8h27 DIN 3962/63/67 Matière: Ck45K+N DIN 1.1191 Profile: tiré h11 Denture: angle de pression á=20° taillage de précision Qualité: 8h27 DIN 3962/63/67 Fp (mm): Teilungs-Gesamtabweichung Erreur totale de pas Cumulative pitch error Material: Ck45K+N DIN 1.1191 Profil: cold formed h11 Teeth: pressure angle á=20° precision cut Quality: 8h27 DIN 3962/63/67 pf (mm): Toleranz der teilungsgenauen Ablängung Tolérance de coupe par rapport au pas Tolerance of cut for continuous mounting Part No. p Modul L z b h h0 Fp pf m(kg) 124 101 3.141 1.0 251.33 80 15 15 14.00 0.046 -0.05/-0.33 0.41 124 102 3.141 1.0 499.51 159 15 15 14.00 0.062 -0.05/-0.33 0.82 124 103 3.141 1.0 999.03 318 15 15 14.00 0.095 -0.05/-0.33 1.65 124 104 3.141 1.0 1998.05 636 15 15 14.00 0.160 -0.05/-0.33 3.30 124 111 4.712 1.5 249.76 53 17 17 15.50 0.045 -0.05/-0.49 0.52 124 112 4.712 1.5 499.51 106 17 17 15.50 0.057 -0.05/-0.49 1.03 124 113 4.712 1.5 999.03 212 17 17 15.50 0.082 -0.05/-0.49 2.07 124 114 4.712 1.5 1998.05 424 17 17 15.50 0.130 -0.05/-0.49 4.14 124 121 6.283 2.0 251.33 40 20 20 18.00 0.042 -0.05/-0.66 0.70 124 122 6.283 2.0 502.65 80 20 20 18.00 0.051 -0.05/-0.66 1.40 124 123 6.283 2.0 999.03 159 20 20 18.00 0.069 -0.05/-0.66 2.80 124 124 6.283 2.0 1998.05 318 20 20 18.00 0.106 -0.05/-0.66 5.70 124 132 7.854 2.5 502.65 64 25 25 22.50 0.054 -0.05/-0.82 2.20 124 133 7.854 2.5 997.46 127 25 25 22.50 0.070 -0.05/-0.82 4.40 124 134 7.854 2.5 2002.77 255 25 25 22.50 0.104 -0.05/-0.82 8.80 124 142 9.425 3.0 499.51 53 30 30 27.00 0.057 -0.05/-0.99 3.20 124 143 9.425 3.0 999.03 106 30 30 27.00 0.073 -0.05/-0.99 6.40 124 144 9.425 3.0 1998.05 212 30 30 27.00 0.104 -0.05/-0.99 12.70 124 152 12.566 4.0 502.65 40 40 40 36.00 0.059 -0.05/-1.32 5.70 124 153 12.566 4.0 1005.31 80 40 40 36.00 0.073 -0.05/-1.32 11.30 124 154 12.566 4.0 1998.05 159 40 40 36.00 0.100 -0.05/-1.32 22.60 124 162 15.708 5.0 502.65 32 50 50 45.00 0.057 -0.05/-1.65 8.80 124 163 15.708 5.0 1005.31 64 50 50 45.00 0.068 -0.05/-1.65 17.60 124 164 15.708 5.0 2010.62 128 50 50 45.00 0.090 -0.05/-1.65 35.30 124 173 18.850 6.0 999.03 53 60 60 54.00 0.072 -0.05/-1.98 25.40 124 174 18.850 6.0 1998.05 106 60 60 54.00 0.092 -0.05/-1.98 50.90 124 183 25.133 8.0 1005.31 40 80 80 72.00 0.067 -0.05/-2.64 45.20 124 184 25.133 8.0 2010.62 80 80 80 72.00 0.082 -0.05/-2.64 90.40 p (mm) Teilung, pas, pitch z Zähnezahl / No de dents / Number of teeth feinstverzahnt taillage de précision precision cut Quality 8h27 Module (mm) 1 1.5 2 2.5 3 4 5 6 8 Einbau Montage / Assembly Seite / Page 03.40 MODULTEILUNG À PAS MODULE MODULAR PITCH
