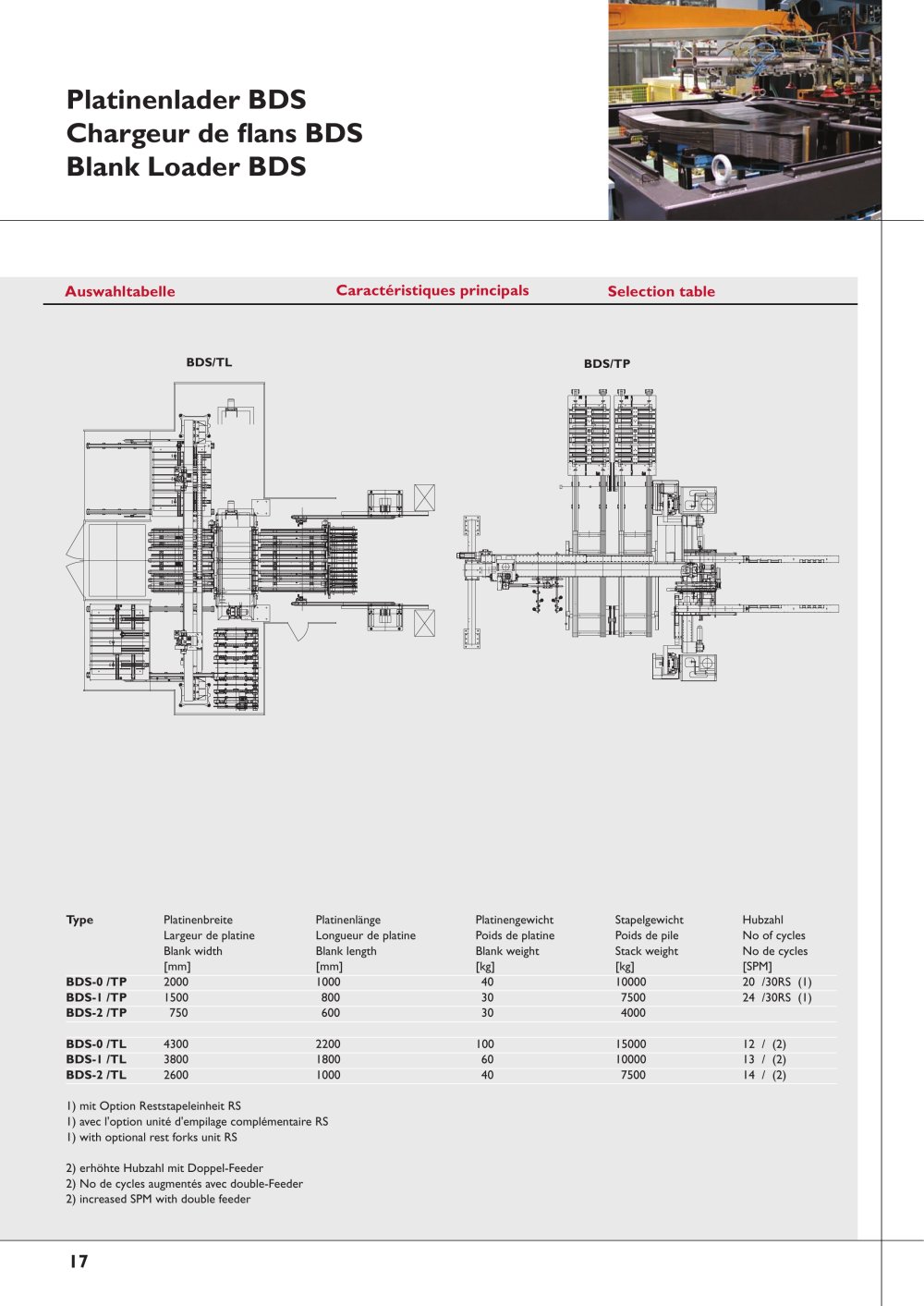

17
BDS/TL
Type Platinenbreite Platinenlänge Platinengewicht Stapelgewicht Hubzahl
Largeur de platine Longueur de platine Poids de platine Poids de pile No of cycles
Blank width Blank length Blank weight Stack weight No de cycles
[mm] [mm] [kg] [kg] [SPM]
BDS-0 /TP 2000 1000 40 10000 20 /30RS (1)
BDS-1 /TP 1500 800 30 7500 24 /30RS (1)
BDS-2 /TP 750 600 30 4000
BDS-0 /TL 4300 2200 100 15000 12 / (2)
BDS-1 /TL 3800 1800 60 10000 13 / (2)
BDS-2 /TL 2600 1000 40 7500 14 / (2)
1) mit Option Reststapeleinheit RS
1) avec l'option unité d'empilage complémentaire RS
1) with optional rest forks unit RS
2) erhöhte Hubzahl mit Doppel-Feeder
2) No de cycles augmentés avec double-Feeder
2) increased SPM with double feeder
Auswahltabelle Caractéristiques principals S election table
BDS/TP
Platinenlader BDS
Chargeur de flans BDS
Blank Loader BDS
