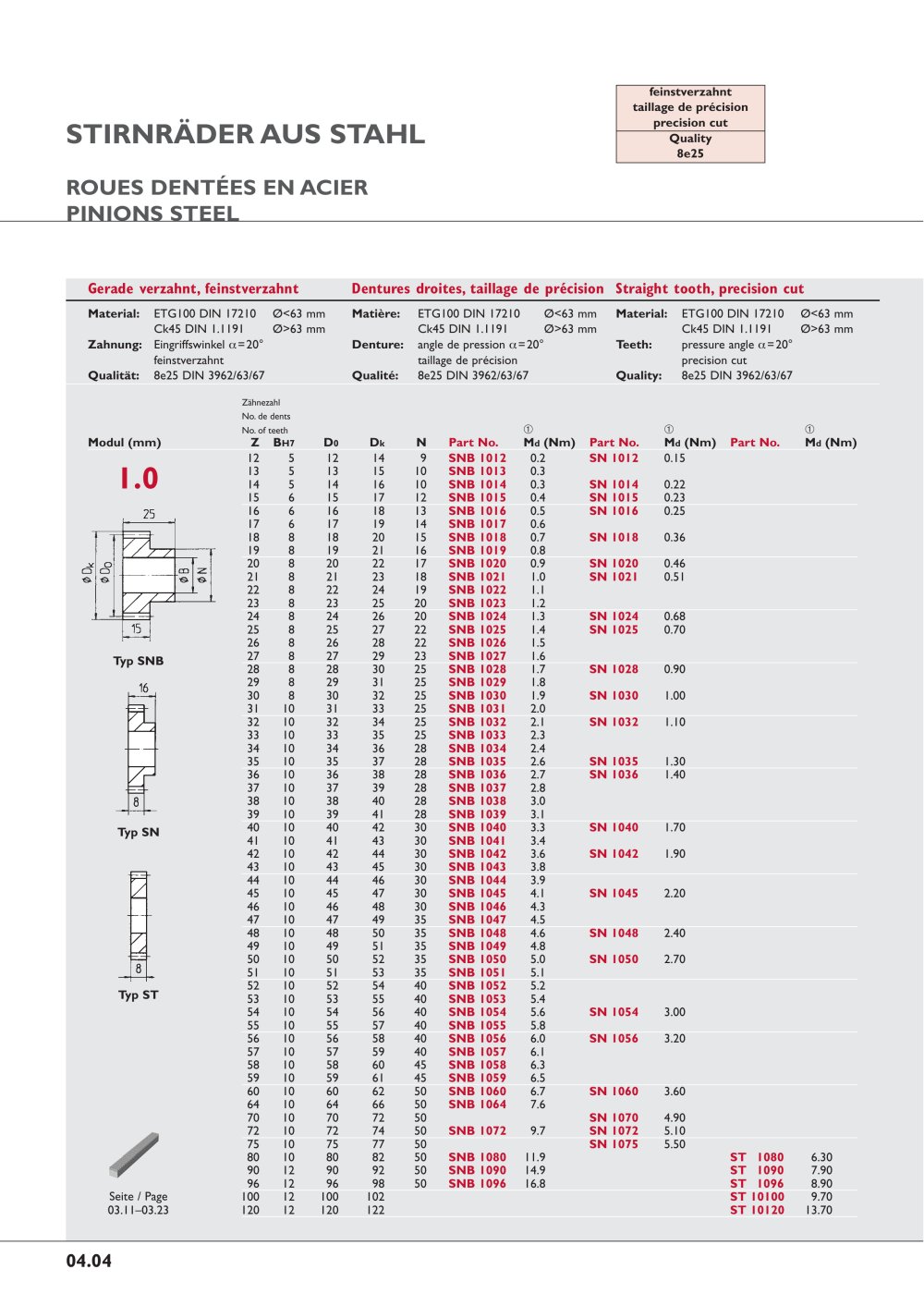

04.04 Gerade verzahnt, feinstverzahnt Dentures droites, taillage de précision Straight tooth, precision cut Zähnezahl No. de dents No. of teeth . . . Modul (mm) Z BH7 D0 Dk N Part No. Md (Nm) Part No. Md (Nm) Part No. Md (Nm) 12 5 12 14 9 SNB 1012 0.2 SN 1012 0.15 1.0 13 5 13 15 10 SNB 1013 0.3 14 5 14 16 10 SNB 1014 0.3 SN 1014 0.22 15 6 15 17 12 SNB 1015 0.4 SN 1015 0.23 16 6 16 18 13 SNB 1016 0.5 SN 1016 0.25 17 6 17 19 14 SNB 1017 0.6 18 8 18 20 15 SNB 1018 0.7 SN 1018 0.36 19 8 19 21 16 SNB 1019 0.8 20 8 20 22 17 SNB 1020 0.9 SN 1020 0.46 21 8 21 23 18 SNB 1021 1.0 SN 1021 0.51 22 8 22 24 19 SNB 1022 1.1 23 8 23 25 20 SNB 1023 1.2 24 8 24 26 20 SNB 1024 1.3 SN 1024 0.68 25 8 25 27 22 SNB 1025 1.4 SN 1025 0.70 26 8 26 28 22 SNB 1026 1.5 27 8 27 29 23 SNB 1027 1.6 28 8 28 30 25 SNB 1028 1.7 SN 1028 0.90 29 8 29 31 25 SNB 1029 1.8 30 8 30 32 25 SNB 1030 1.9 SN 1030 1.00 31 10 31 33 25 SNB 1031 2.0 32 10 32 34 25 SNB 1032 2.1 SN 1032 1.10 33 10 33 35 25 SNB 1033 2.3 34 10 34 36 28 SNB 1034 2.4 35 10 35 37 28 SNB 1035 2.6 SN 1035 1.30 36 10 36 38 28 SNB 1036 2.7 SN 1036 1.40 37 10 37 39 28 SNB 1037 2.8 38 10 38 40 28 SNB 1038 3.0 39 10 39 41 28 SNB 1039 3.1 40 10 40 42 30 SNB 1040 3.3 SN 1040 1.70 41 10 41 43 30 SNB 1041 3.4 42 10 42 44 30 SNB 1042 3.6 SN 1042 1.90 43 10 43 45 30 SNB 1043 3.8 44 10 44 46 30 SNB 1044 3.9 45 10 45 47 30 SNB 1045 4.1 SN 1045 2.20 46 10 46 48 30 SNB 1046 4.3 47 10 47 49 35 SNB 1047 4.5 48 10 48 50 35 SNB 1048 4.6 SN 1048 2.40 49 10 49 51 35 SNB 1049 4.8 50 10 50 52 35 SNB 1050 5.0 SN 1050 2.70 51 10 51 53 35 SNB 1051 5.1 52 10 52 54 40 SNB 1052 5.2 53 10 53 55 40 SNB 1053 5.4 54 10 54 56 40 SNB 1054 5.6 SN 1054 3.00 55 10 55 57 40 SNB 1055 5.8 56 10 56 58 40 SNB 1056 6.0 SN 1056 3.20 57 10 57 59 40 SNB 1057 6.1 58 10 58 60 45 SNB 1058 6.3 59 10 59 61 45 SNB 1059 6.5 60 10 60 62 50 SNB 1060 6.7 SN 1060 3.60 64 10 64 66 50 SNB 1064 7.6 70 10 70 72 50 SN 1070 4.90 72 10 72 74 50 SNB 1072 9.7 SN 1072 5.10 75 10 75 77 50 SN 1075 5.50 80 10 80 82 50 SNB 1080 11.9 ST 1080 6.30 90 12 90 92 50 SNB 1090 14.9 ST 1090 7.90 96 12 96 98 50 SNB 1096 16.8 ST 1096 8.90 100 12 100 102 ST 10100 9.70 120 12 120 122 ST 10120 13.70 Seite / Page 03.11–03.23 feinstverzahnt taillage de précision precision cut Quality 8e25 Material: ETG100 DIN 17210 Ø<63 mm Ck45 DIN 1.1191 Ø>63 mm Zahnung: Eingriffswinkel á=20° feinstverzahnt Qualität: 8e25 DIN 3962/63/67 Matière: ETG100 DIN 17210 Ø<63 mm Ck45 DIN 1.1191 Ø>63 mm Denture: angle de pression á=20° taillage de précision Qualité: 8e25 DIN 3962/63/67 Material: ETG100 DIN 17210 Ø<63 mm Ck45 DIN 1.1191 Ø>63 mm Teeth: pressure angle á=20° precision cut Quality: 8e25 DIN 3962/63/67 Typ SNB Typ SN Typ ST STIRNRÄDER AUS STAHL ROUES DENTÉES EN ACIER PINIONS STEEL
