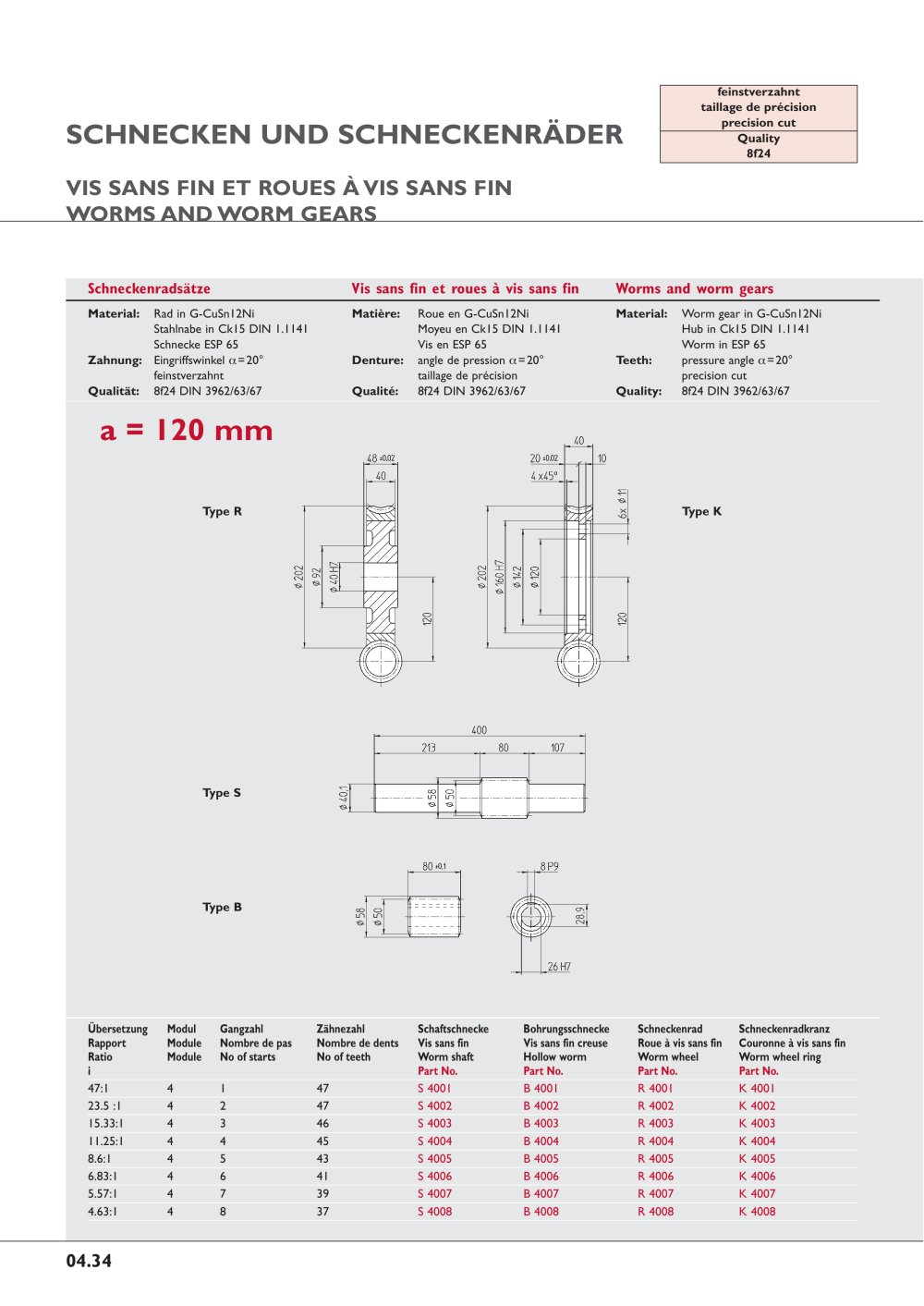

04.34 Schneckenradsätze Vis sans fin et roues à vis sans fin Worms and worm gears Übersetzung Modul Gangzahl Zähnezahl Schaftschnecke Bohrungsschnecke Schneckenrad Schneckenradkranz Rapport Module Nombre de pas Nombre de dents Vis sans fin Vis sans fin creuse Roue à vis sans fin Couronne à vis sans fin Ratio Module No of starts No of teeth Worm shaft Hollow worm Worm wheel Worm wheel ring i Part No. Part No. Part No. Part No. 47:1 4 1 47 S 4001 B 4001 R 4001 K 4001 23.5 :1 4 2 47 S 4002 B 4002 R 4002 K 4002 15.33:1 4 3 46 S 4003 B 4003 R 4003 K 4003 11.25:1 4 4 45 S 4004 B 4004 R 4004 K 4004 8.6:1 4 5 43 S 4005 B 4005 R 4005 K 4005 6.83:1 4 6 41 S 4006 B 4006 R 4006 K 4006 5.57:1 4 7 39 S 4007 B 4007 R 4007 K 4007 4.63:1 4 8 37 S 4008 B 4008 R 4008 K 4008 Type R Type S Type B Type K Material: Rad in G-CuSn12Ni Stahlnabe in Ck15 DIN 1.1141 Schnecke ESP 65 Zahnung: Eingriffswinkel á=20° feinstverzahnt Qualität: 8f24 DIN 3962/63/67 Matière: Roue en G-CuSn12Ni Moyeu en Ck15 DIN 1.1141 Vis en ESP 65 Denture: angle de pression á=20° taillage de précision Qualité: 8f24 DIN 3962/63/67 Material: Worm gear in G-CuSn12Ni Hub in Ck15 DIN 1.1141 Worm in ESP 65 Teeth: pressure angle á=20° precision cut Quality: 8f24 DIN 3962/63/67 SCHNECKEN UND SCHNECKENRÄDER VIS SANS FIN ET ROUES À VIS SANS FIN WORMS AND WORM GEARS feinstverzahnt taillage de précision precision cut Quality 8f24 a = 120 mm
