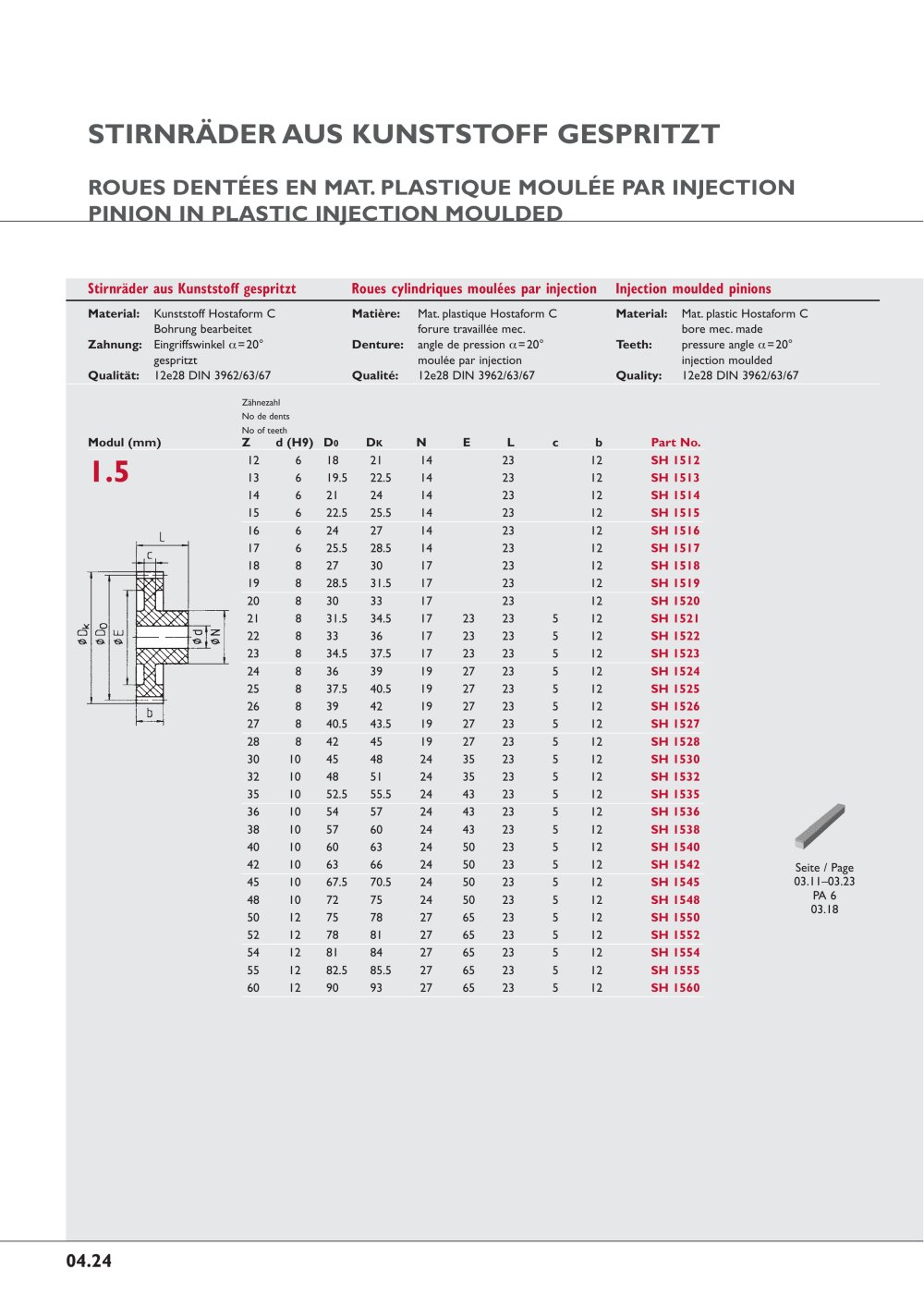

04.24 Stirnräder aus Kunststoff gespritzt Roues cylindriques moulées par injection Injection moulded pinions Zähnezahl No de dents No of teeth Modul (mm) Z d (H9) D0 DK N E L c b Part No. 12 6 18 21 14 23 12 SH 1512 1.5 13 6 19.5 22.5 14 23 12 SH 1513 14 6 21 24 14 23 12 SH 1514 15 6 22.5 25.5 14 23 12 SH 1515 16 6 24 27 14 23 12 SH 1516 17 6 25.5 28.5 14 23 12 SH 1517 18 8 27 30 17 23 12 SH 1518 19 8 28.5 31.5 17 23 12 SH 1519 20 8 30 33 17 23 12 SH 1520 21 8 31.5 34.5 17 23 23 5 12 SH 1521 22 8 33 36 17 23 23 5 12 SH 1522 23 8 34.5 37.5 17 23 23 5 12 SH 1523 24 8 36 39 19 27 23 5 12 SH 1524 25 8 37.5 40.5 19 27 23 5 12 SH 1525 26 8 39 42 19 27 23 5 12 SH 1526 27 8 40.5 43.5 19 27 23 5 12 SH 1527 28 8 42 45 19 27 23 5 12 SH 1528 30 10 45 48 24 35 23 5 12 SH 1530 32 10 48 51 24 35 23 5 12 SH 1532 35 10 52.5 55.5 24 43 23 5 12 SH 1535 36 10 54 57 24 43 23 5 12 SH 1536 38 10 57 60 24 43 23 5 12 SH 1538 40 10 60 63 24 50 23 5 12 SH 1540 42 10 63 66 24 50 23 5 12 SH 1542 45 10 67.5 70.5 24 50 23 5 12 SH 1545 48 10 72 75 24 50 23 5 12 SH 1548 50 12 75 78 27 65 23 5 12 SH 1550 52 12 78 81 27 65 23 5 12 SH 1552 54 12 81 84 27 65 23 5 12 SH 1554 55 12 82.5 85.5 27 65 23 5 12 SH 1555 60 12 90 93 27 65 23 5 12 SH 1560 Material: Kunststoff Hostaform C Bohrung bearbeitet Zahnung: Eingriffswinkel á=20° gespritzt Qualität: 12e28 DIN 3962/63/67 Matière: Mat. plastique Hostaform C forure travaillée mec. Denture: angle de pression á=20° moulée par injection Qualité: 12e28 DIN 3962/63/67 Material: Mat. plastic Hostaform C bore mec. made Teeth: pressure angle á=20° injection moulded Quality: 12e28 DIN 3962/63/67 Seite / Page 03.11–03.23 PA 6 03.18 STIRNRÄDER AUS KUNSTSTOFF GESPRITZT ROUES DENTÉES EN MAT. PLASTIQUE MOULÉE PAR INJECTION PINION IN PLASTIC INJECTION MOULDED
