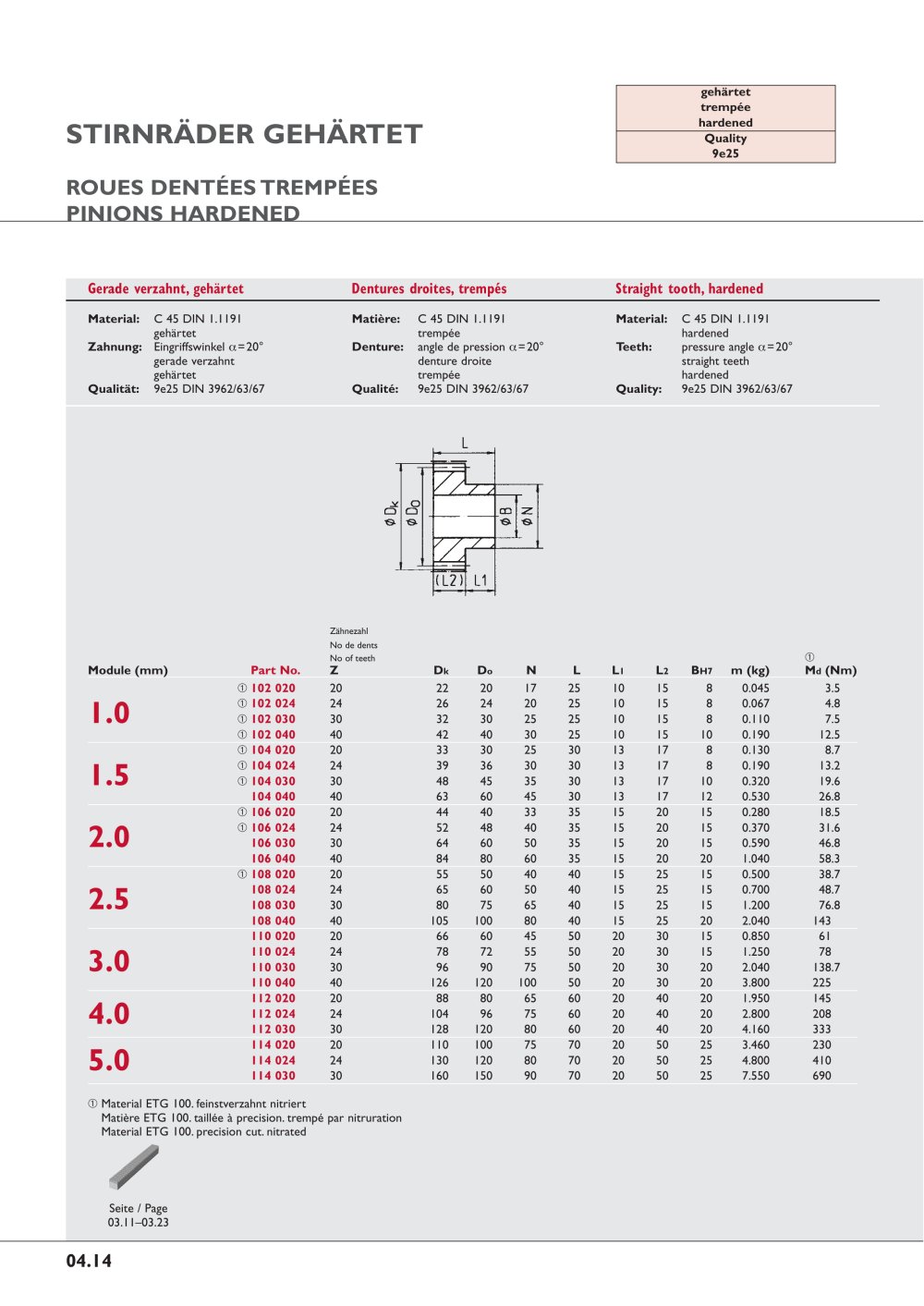

04.14 Zähnezahl No de dents No of teeth . Module (mm) Part No. Z Dk Do N L L1 L2 BH7 m (kg) Md (Nm) . 102 020 20 22 20 17 25 10 15 8 0.045 3.5 . 102 024 24 26 24 20 25 10 15 8 0.067 4.8 1.0 . 102 030 30 32 30 25 25 10 15 8 0.110 7.5 . 102 040 40 42 40 30 25 10 15 10 0.190 12.5 . 104 020 20 33 30 25 30 13 17 8 0.130 8.7 . 104 024 24 39 36 30 30 13 17 8 0.190 13.2 1.5 . 104 030 30 48 45 35 30 13 17 10 0.320 19.6 104 040 40 63 60 45 30 13 17 12 0.530 26.8 . 106 020 20 44 40 33 35 15 20 15 0.280 18.5 . 106 024 24 52 48 40 35 15 20 15 0.370 31.6 2.0 106 030 30 64 60 50 35 15 20 15 0.590 46.8 106 040 40 84 80 60 35 15 20 20 1.040 58.3 . 108 020 20 55 50 40 40 15 25 15 0.500 38.7 108 024 24 65 60 50 40 15 25 15 0.700 48.7 2.5 108 030 30 80 75 65 40 15 25 15 1.200 76.8 108 040 40 105 100 80 40 15 25 20 2.040 143 110 020 20 66 60 45 50 20 30 15 0.850 61 110 024 24 78 72 55 50 20 30 15 1.250 78 3.0 110 030 30 96 90 75 50 20 30 20 2.040 138.7 110 040 40 126 120 100 50 20 30 20 3.800 225 112 020 20 88 80 65 60 20 40 20 1.950 145 4.0 112 024 24 104 96 75 60 20 40 20 2.800 208 112 030 30 128 120 80 60 20 40 20 4.160 333 114 020 20 110 100 75 70 20 50 25 3.460 230 5.0 114 024 24 130 120 80 70 20 50 25 4.800 410 114 030 30 160 150 90 70 20 50 25 7.550 690 . Material ETG 100. feinstverzahnt nitriert Matière ETG 100. taillée à precision. trempé par nitruration Material ETG 100. precision cut. nitrated Gerade verzahnt, gehärtet Dentures droites, trempés Straight tooth, hardened Material: C 45 DIN 1.1191 gehärtet Zahnung: Eingriffswinkel á=20° gerade verzahnt gehärtet Qualität: 9e25 DIN 3962/63/67 Matière: C 45 DIN 1.1191 trempée Denture: angle de pression á=20° denture droite trempée Qualité: 9e25 DIN 3962/63/67 Material: C 45 DIN 1.1191 hardened Teeth: pressure angle á=20° straight teeth hardened Quality: 9e25 DIN 3962/63/67 gehärtet trempée hardened Quality 9e25 Seite / Page 03.11–03.23 STIRNRÄDER GEHÄRTET ROUES DENTÉES TREMPÉES PINIONS HARDENED
