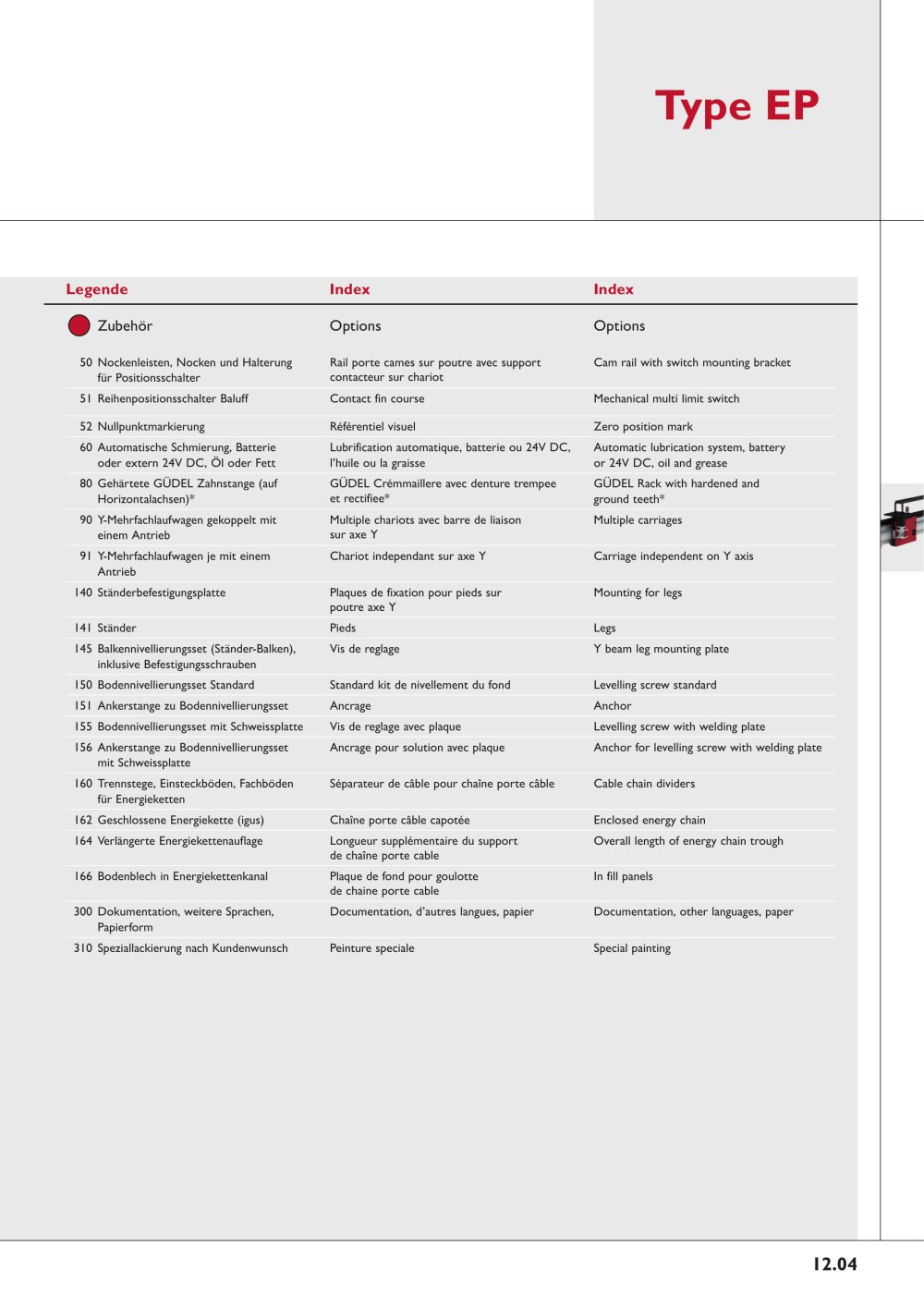

12.05
Baugrösse EP-1
Taille EP-1
Size EP-1
Technische Daten EP-1 Données téchniques EP-1 Technical data EP-1
250 N
160 N
100 N
FTab. [N]:
Fmax [N]: zulässige maximale Nutzlast
Poids utile max. admissible
Permissible max. payload
Laufwagen - Energiekette / Chariot et chaînes porte cables / Carriage - Cable loop
*Gewicht ohne Motoren, Elektrokasten, Kabel. / Poids sans moteur, cablages. / Weight without motor, cabinet, cables.
Pos. Mat. Art. No. m
19 Alu Laufwageneinheit kpl./ Chariot / Carriage* 9.6 kg *
23 PAG Energiekette Y-Achse / Chaîne porte cable Y axe / Cable loop Y axes 390.06.150.0 42 x 68 mm 1.99 kg/m
Anschlusselement mit Kettenkamm
Element de fixation avec peigne
Mounting bracket with tiewrap clamp
3800.06.2.C
Standardmässig ist jedes 2. Kettenglied mit einem Trennsteg ausgerüstet. Fachböden für Energieketten auf Anfrage.
Les chaînes porte cables sont équipées en standard de séperateur verticaux tous les deux élements. Séperateur horizontal sur demande.
In the standard execution each second segment has a vertical divider. Shelves for cable loops on request
19
23
Y
X
Fmax [N]
0.2
0.6 0.8 1.0
0.4
0.2
0.6
0.8
1.0
0.4
0 [m]
Fmax = 250 N
