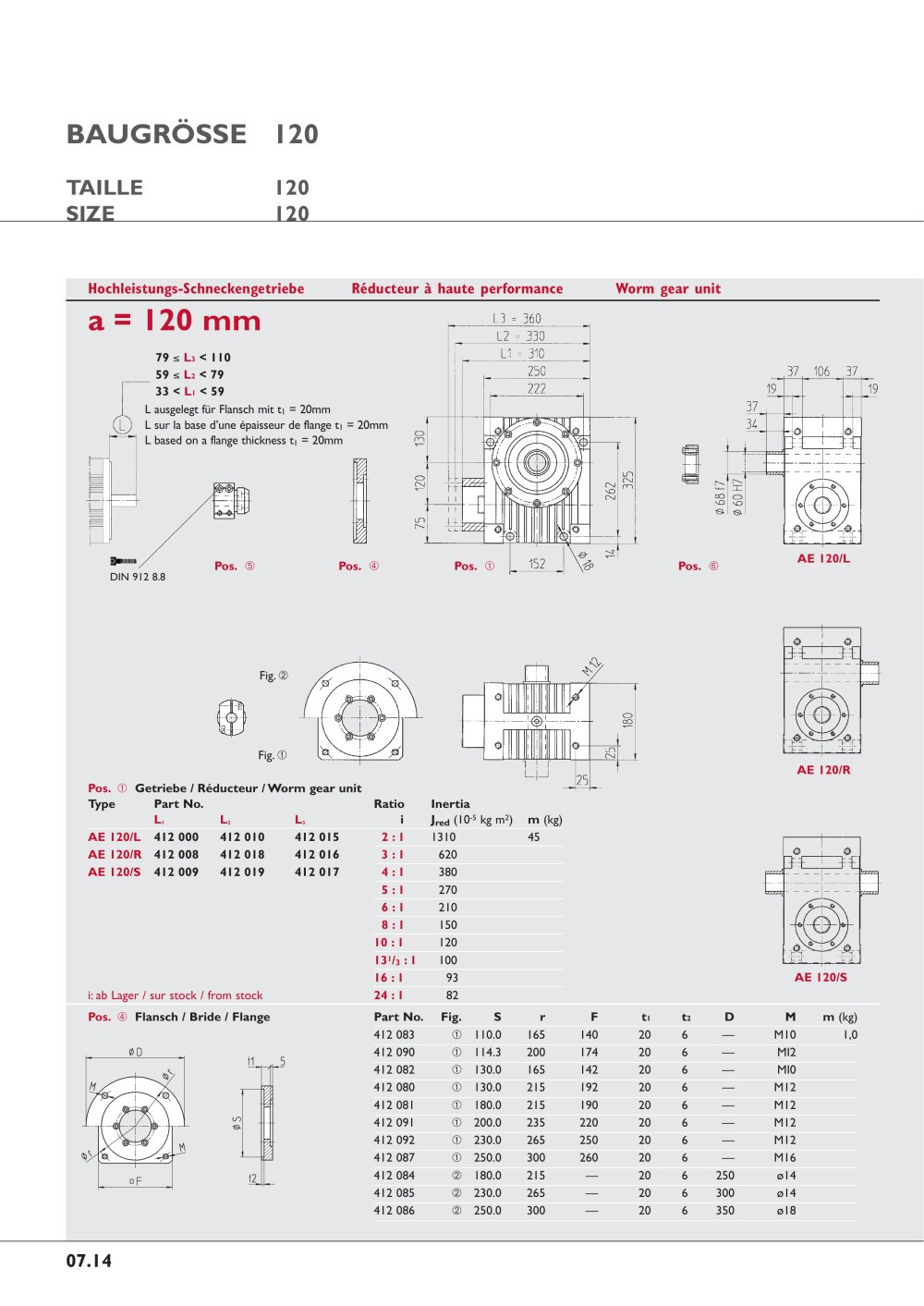

07.14 Pos. . Getriebe / Réducteur / Worm gear unit Type Part No. Ratio Inertia L1 L2 L3 i Jred (10-5 kg m2) m (kg) AE 120/L 412 000 412 010 412 015 2 : 1 1310 45 AE 120/R 412 008 412 018 412 016 3 : 1 620 AE 120/S 412 009 412 019 412 017 4 : 1 380 5 : 1 270 6 : 1 210 8 : 1 150 10 : 1 120 131/3 : 1 100 16 : 1 93 i: ab Lager / sur stock / from stock 24 : 1 82 Hochleistungs-Schneckengetriebe Réducteur à haute performance Worm gear unit DIN 912 8.8 Pos. . Pos. . Pos. . Pos. . Fig. . Fig. . AE 120/L AE 120/R AE 120/S 79 L3 < 110 59 L2 < 79 33 < L1 < 59 Part No. Fig. S r F t1 t2 D M m (kg) 412 083 . 110.0 165 140 20 6 — M10 1,0 412 090 . 114.3 200 174 20 6 — MI2 412 082 . 130.0 165 142 20 6 — MI0 412 080 . 130.0 215 192 20 6 — M12 412 081 . 180.0 215 190 20 6 — M12 412 091 . 200.0 235 220 20 6 — M12 412 092 . 230.0 265 250 20 6 — M12 412 087 . 250.0 300 260 20 6 — M16 412 084 . 180.0 215 — 20 6 250 ø14 412 085 . 230.0 265 — 20 6 300 ø14 412 086 . 250.0 300 — 20 6 350 ø18 Pos. . Flansch / Bride / Flange a = 120 mm BAUGRÖSSE 120 TAILLE 120 SIZE 120 L ausgelegt für Flansch mit t1 = 20mm L sur la base d’une épaisseur de flange t1 = 20mm L based on a flange thickness t1 = 20mm
