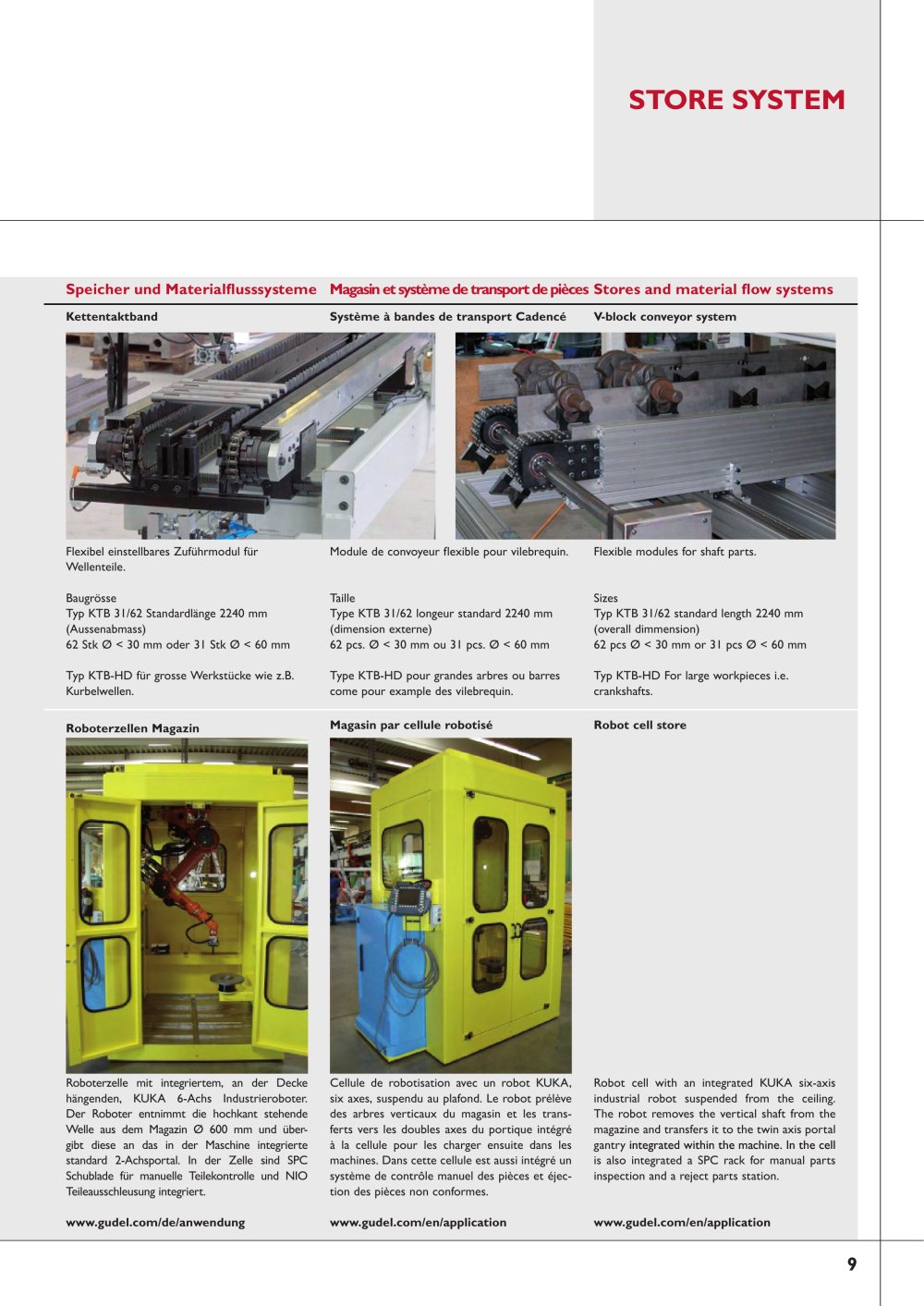

Kettentaktband V-block conveyor system Flexibel einstellbares Zuführmodul für Wellenteile. Baugrösse Typ KTB 31/62 Standardlänge 2240 mm (Aussenabmass) 62 Stk Ø < 30 mm oder 31 Stk Ø < 60 mm Typ KTB-HD für grosse Werkstücke wie z.B. Kurbelwellen. Module de convoyeur flexible pour vilebrequin. Taille Type KTB 31/62 longeur standard 2240 mm (dimension externe) 62 pcs. Ø < 30 mm ou 31 pcs. Ø < 60 mm Type KTB-HD pour grandes arbres ou barres come pour example des vilebrequin. Roboterzellen Magazin Magasin par cellule robotisé Roboterzelle mit integriertem, an der Decke hängenden, KUKA 6-Achs Industrieroboter. Der Roboter entnimmt die hochkant stehende Welle aus dem Magazin Ø 600 mm und übergibt diese an das in der Maschine integrierte standard 2-Achsportal. In der Zelle sind SPC Schublade für manuelle Teilekontrolle und NIO Teileausschleusung integriert. www.gudel.com/de/anwendung Cellule de robotisation avec un robot KUKA, six axes, suspendu au plafond. Le robot prélève des arbres verticaux du magasin et les transferts vers les doubles axes du portique intégré à la cellule pour les charger ensuite dans les machines. Dans cette cellule est aussi intégré un système de contrôle manuel des pièces et éjection des pièces non conformes. www.gudel.com/en/application Système à bandes de transport Cadencé Flexible modules for shaft parts. Sizes Typ KTB 31/62 standard length 2240 mm (overall dimmension) 62 pcs Ø < 30 mm or 31 pcs Ø < 60 mm Typ KTB-HD For large workpieces i.e. crankshafts. Robot cell store Robot cell with an integrated KUKA six-axis industrial robot suspended from the ceiling. The robot removes the vertical shaft from the magazine and transfers it to the twin axis portal gantry.y.y.y.y.y.y.y.y.y.y.y. integrated within the machine. In the cell is also integrated a SPC rack for manual parts inspection and a reject parts station. www.gudel.com/en/application Speicher und Materialflusssysteme Magasin et système de transport de pièces Stores and material flow systems STORE SYSTEM
