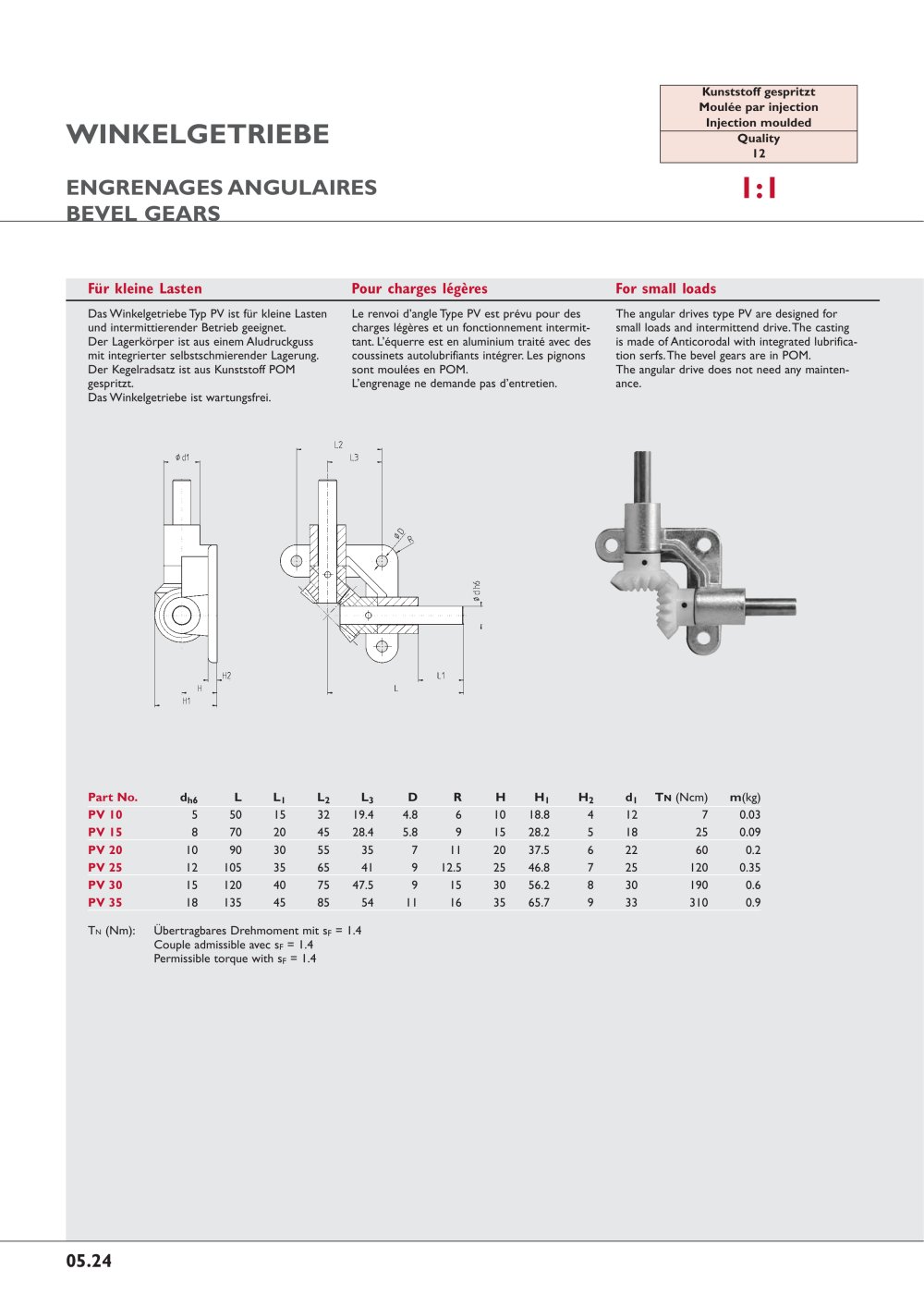

05.24 Für kleine Lasten Pour charges légères For small loads Das Winkelgetriebe Typ PV ist für kleine Lasten und intermittierender Betrieb geeignet. Der Lagerkörper ist aus einem Aludruckguss mit integrierter selbstschmierender Lagerung. Der Kegelradsatz ist aus Kunststoff POM gespritzt. Das Winkelgetriebe ist wartungsfrei. Le renvoi d’angle Type PV est prévu pour des charges légères et un fonctionnement intermittant. L’équerre est en aluminium traité avec des coussinets autolubrifiants intégrer. Les pignons sont moulées en POM. L’engrenage ne demande pas d’entretien. The angular drives type PV are designed for small loads and intermittend drive.The casting is made of Anticorodal with integrated lubrification serfs.The bevel gears are in POM. The angular drive does not need any maintenance. Part No. dh6 L L1 L2 L3 D R H H1 H2 d1 TN (Ncm) m(kg) PV 10 5 50 15 32 19.4 4.8 6 10 18.8 4 12 7 0.03 PV 15 8 70 20 45 28.4 5.8 9 15 28.2 5 18 25 0.09 PV 20 10 90 30 55 35 7 11 20 37.5 6 22 60 0.2 PV 25 12 105 35 65 41 9 12.5 25 46.8 7 25 120 0.35 PV 30 15 120 40 75 47.5 9 15 30 56.2 8 30 190 0.6 PV 35 18 135 45 85 54 11 16 35 65.7 9 33 310 0.9 TN (Nm): Übertragbares Drehmoment mit sF = 1.4 Couple admissible avec sF = 1.4 Permissible torque with sF = 1.4 WINKELGETRIEBE ENGRENAGES ANGULAIRES BEVEL GEARS Kunststoff gespritzt Moulée par injection Injection moulded Quality 12 1:1
