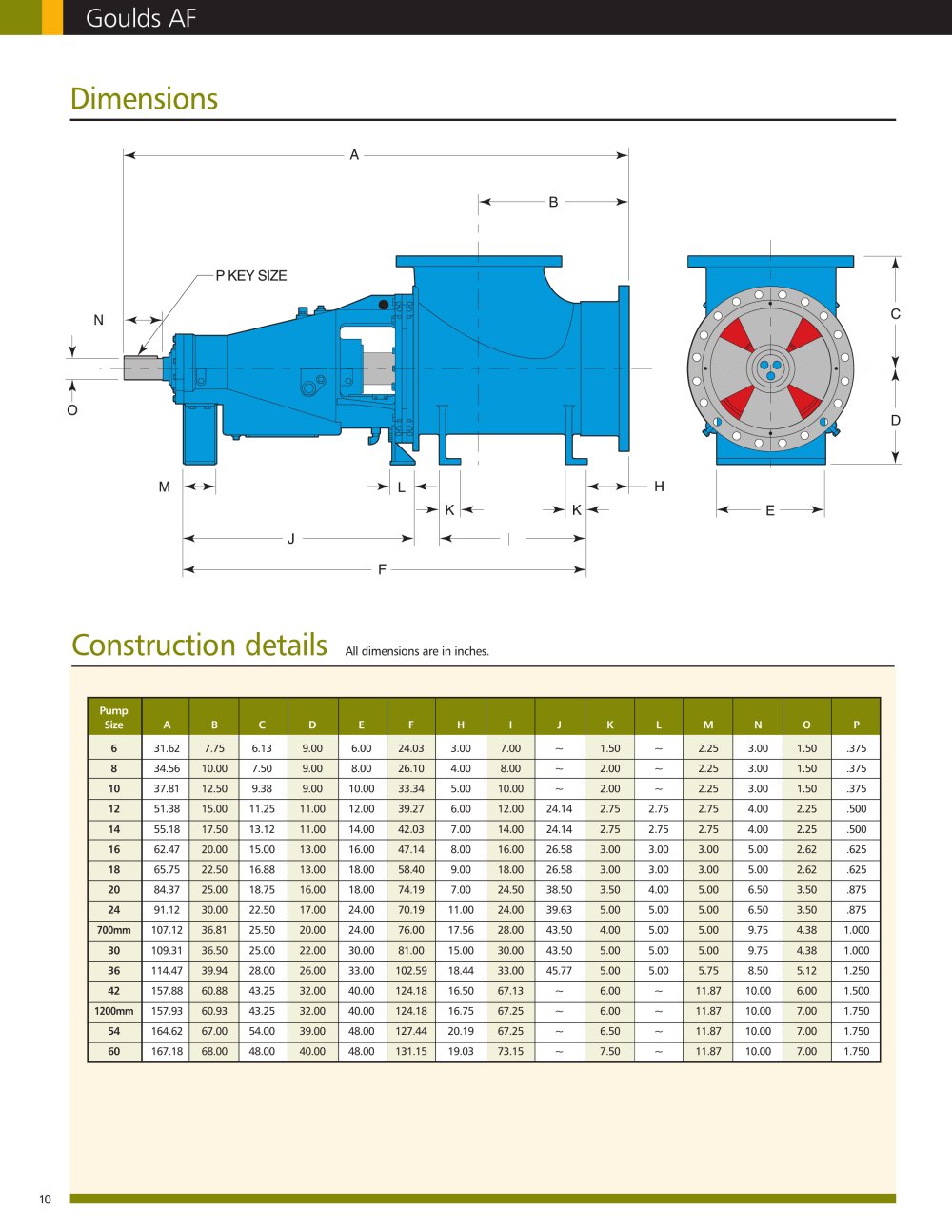

Goulds AF 10 Dimensions Pump Size A B C D E F H I J K L M N O P 6 31.62 7.75 6.13 9.00 6.00 24.03 3.00 7.00 ~ 1.50 ~ 2.25 3.00 1.50 .375 8 34.56 10.00 7.50 9.00 8.00 26.10 4.00 8.00 ~ 2.00 ~ 2.25 3.00 1.50 .375 10 37.81 12.50 9.38 9.00 10.00 33.34 5.00 10.00 ~ 2.00 ~ 2.25 3.00 1.50 .375 12 51.38 15.00 11.25 11.00 12.00 39.27 6.00 12.00 24.14 2.75 2.75 2.75 4.00 2.25 .500 14 55.18 17.50 13.12 11.00 14.00 42.03 7.00 14.00 24.14 2.75 2.75 2.75 4.00 2.25 .500 16 62.47 20.00 15.00 13.00 16.00 47.14 8.00 16.00 26.58 3.00 3.00 3.00 5.00 2.62 .625 18 65.75 22.50 16.88 13.00 18.00 58.40 9.00 18.00 26.58 3.00 3.00 3.00 5.00 2.62 .625 20 84.37 25.00 18.75 16.00 18.00 74.19 7.00 24.50 38.50 3.50 4.00 5.00 6.50 3.50 .875 24 91.12 30.00 22.50 17.00 24.00 70.19 11.00 24.00 39.63 5.00 5.00 5.00 6.50 3.50 .875 700mm 107.12 36.81 25.50 20.00 24.00 76.00 17.56 28.00 43.50 4.00 5.00 5.00 9.75 4.38 1.000 30 109.31 36.50 25.00 22.00 30.00 81.00 15.00 30.00 43.50 5.00 5.00 5.00 9.75 4.38 1.000 36 114.47 39.94 28.00 26.00 33.00 102.59 18.44 33.00 45.77 5.00 5.00 5.75 8.50 5.12 1.250 42 157.88 60.88 43.25 32.00 40.00 124.18 16.50 67.13 ~ 6.00 ~ 11.87 10.00 6.00 1.500 1200mm 157.93 60.93 43.25 32.00 40.00 124.18 16.75 67.25 ~ 6.00 ~ 11.87 10.00 7.00 1.750 54 164.62 67.00 54.00 39.00 48.00 127.44 20.19 67.25 ~ 6.50 ~ 11.87 10.00 7.00 1.750 60 167.18 68.00 48.00 40.00 48.00 131.15 19.03 73.15 ~ 7.50 ~ 11.87 10.00 7.00 1.750 Construction details All dimensions are in inches.
