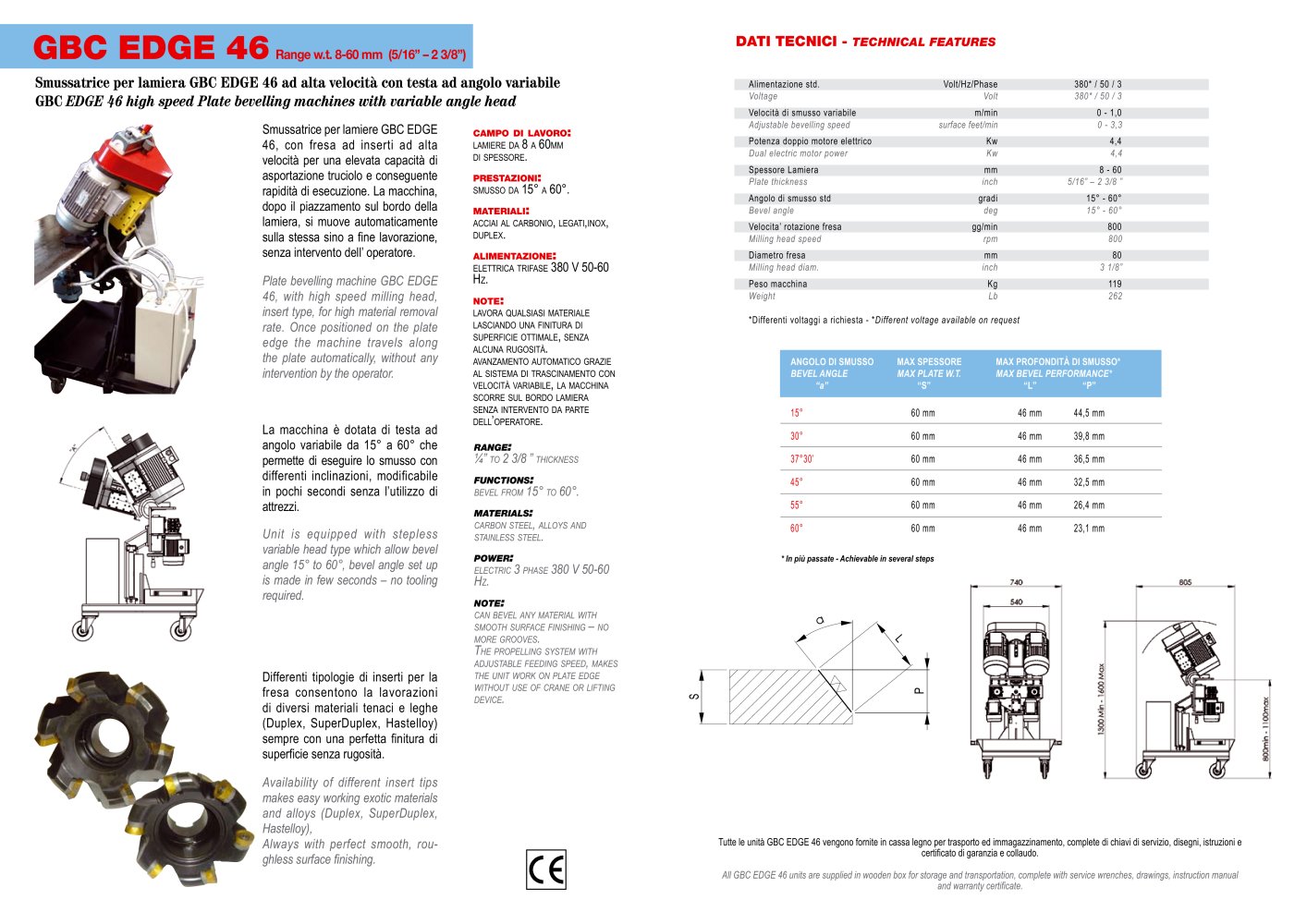

Smussatrice per lamiere GBC EDGE 46, con fresa ad inserti ad alta velocità per una elevata capacità di asportazione truciolo e conseguente rapidità di esecuzione. La macchina, dopo il piazzamento sul bordo della lamiera, si muove automaticamente sulla stessa sino a fine lavorazione, senza intervento dell’ operatore. Plate bevelling machine GBC EDGE 46, with high speed milling head, insert type, for high material removal rate. Once positioned on the plate edge the machine travels along the plate automatically, without any intervention by the operator. GBC EDGE 46 Range w.t. 8-60 mm (5/16” – 2 3/8”) campo di lavoro: lamiere da 8 a 60mm di spessore. prestazioni: smusso da 15° a 60°. materiali: acciai al carbonio, legati,inox, duplex. alimentazione: elettrica trifase 380 V 50-60 Hz. note: lavora qualsiasi materiale lasciando una finitura di superficie ottimale, senza alcuna rugosità. avanzamento automatico grazie al sistema di trascinamento con velocità variabile, la macchina scorre sul bordo lamiera senza intervento da parte dell’operatore. range: ¼” to 2 3/8 ” thickness functions: bevel from 15° to 60°. materials: carbon steel, alloys and stainless steel. power: electric 3 phase 380 V 50-60 Hz. note: can bevel any material wi th smooth surface finishing – no more grooves. The propelling system wi th adjustable feeding speed, makes the unit work on plate edge without use of crane or lifting device. Differenti tipologie di inserti per la fresa consentono la lavorazioni di diversi materiali tenaci e leghe (Duplex, SuperDuplex, Hastelloy) sempre con una perfetta finitura di superficie senza rugosità. Availability of different insert tips makes easy working exotic materials and alloys (Duplex, SuperDuplex, Hastelloy), Always with perfect smooth, roughless surface finishing. Smussatrice per lamiera GBC EDGE 46 ad alta velocità con testa ad angolo variabile GBC EDGE 46 high speed Plate bevelling machines with variable angle head La macchina è dotata di testa ad angolo variabile da 15° a 60° che permette di eseguire lo smusso con differenti inclinazioni, modificabile in pochi secondi senza l’utilizzo di attrezzi. Unit is equipped with stepless variable head type which allow bevel angle 15° to 60°, bevel angle set up is made in few seconds – no tooling required. Alimentazione std. Volt/Hz/Phase 380* / 50 / 3 Voltage Volt 380* / 50 / 3 Velocità di smusso variabile m/min 0 - 1,0 Adjustable bevelling speed surface feet/min 0 - 3,3 Potenza doppio motore elettrico Kw 4,4 Dual electric motor power Kw 4,4 Spessore Lamiera mm 8 - 60 Plate thickness inch 5/16” – 2 3/8 ” Angolo di smusso std gradi 15° - 60° Bevel angle deg 15° - 60° Velocita’ rotazione fresa gg/min 800 Milling head speed rpm 800 Diametro fresa mm 80 Milling head diam. inch 3 1/8” Peso macchina Kg 119 Weight Lb 262 *Differenti voltaggi a richiesta - *Different voltage available on request DATI TECNICI - TECHNICAL FEATURES a L P S 15° 60 mm 46 mm 44,5 mm 30° 60 mm 46 mm 39,8 mm 37°30’ 60 mm 46 mm 36,5 mm 45° 60 mm 46 mm 32,5 mm 55° 60 mm 46 mm 26,4 mm 60° 60 mm 46 mm 23,1 mm Angolo di smusso Ma x spessore Ma x profondità di smusso* Bevel angle Max plate w.t. Max bevel performance* “a” “S” “L” “P” Tutte le unità GBC EDGE 46 vengono fornite in cassa legno per trasporto ed immagazzinamento, complete di chiavi di servizio, disegni, istruzioni e certificato di garanzia e collaudo. All GBC EDGE 46 units are supplied in wooden box for storage and transportation, complete with service wrenches, drawings, instruction manual and warranty certificate. * In più passate - Achievable in several steps
