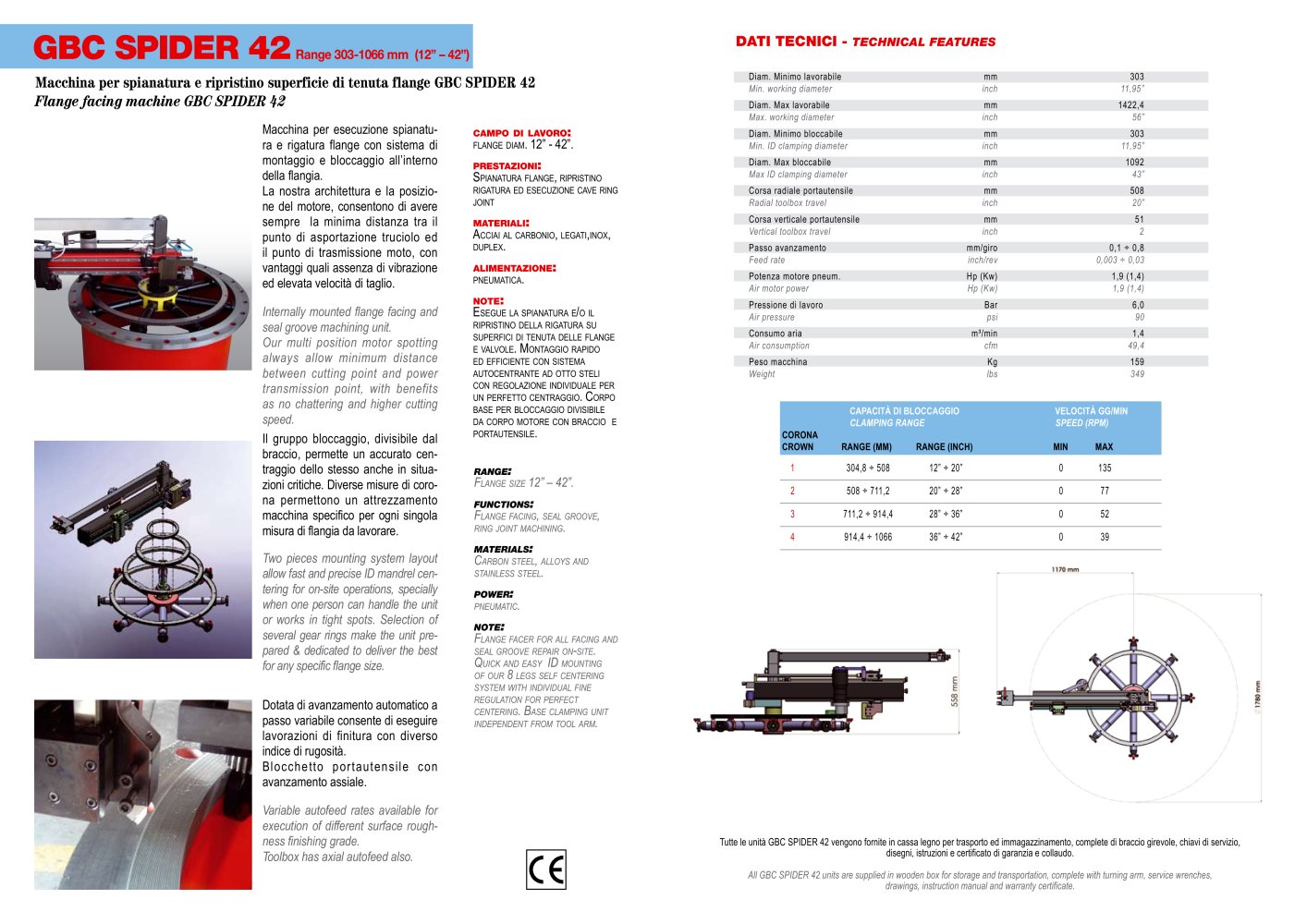

Macchina per esecuzione spianatura e rigatura flange con sistema di montaggio e bloccaggio all’interno della flangia. La nostra architettura e la posizione del motore, consentono di avere sempre la minima distanza tra il punto di asportazione truciolo ed il punto di trasmissione moto, con vantaggi quali assenza di vibrazione ed elevata velocità di taglio. Internally mounted flange facing and seal groove machining unit. Our multi position motor spotting always allow minimum distance between cutting point and power transmission point, with benefits as no chattering and higher cutting speed. GBC SPIDER 42 Range 303-1066 mm (12” – 42”) campo di lavoro: flange diam. 12” - 42”. prestazioni: Spianatura flange, ripristino rigatura ed esecuzione cave ring joint materiali: Acciai al carbonio, legati,inox, duplex. alimentazione: pneumatica. note: Esegue la spianatura e/o il ripristino della rigatura su superfici di tenuta delle flange e valvole. Montaggio rapido ed efficiente con sistema autocentrante ad otto steli con regolazione individuale per un perfetto centraggio. Corpo base per bloccaggio divisibile da corpo motore con braccio e portautensile. range: Flange size 12” – 42”. functions: Flange facing, seal groove, ring joint machining. materials: Carbon steel, alloys and stainless steel. power: pneumatic. note: Flange facer for all facing and seal groove repair on-site. Quick and easy ID mounting of our 8 legs self centering system wi th individual fine regulation for perfect centering. Base clamping unit independent from tool arm. Dotata di avanzamento automatico a passo variabile consente di eseguire lavorazioni di finitura con diverso indice di rugosità. Blocchetto portautensile con avanzamento assiale. Variable autofeed rates available for execution of different surface roughness finishing grade. Toolbox has axial autofeed also. Macchina per spianatura e ripristino superficie di tenuta flange GBC SPIDER 42 Flange facing machine GBC SPIDER 42 Il gruppo bloccaggio, divisibile dal braccio, permette un accurato centraggio dello stesso anche in situazioni critiche. Diverse misure di corona permettono un attrezzamento macchina specifico per ogni singola misura di flangia da lavorare. Two pieces mounting system layout allow fast and precise ID mandrel centering for on-site operations, specially when one person can handle the unit or works in tight spots. Selection of several gear rings make the unit prepared & dedicated to deliver the best for any specific flange size. Diam. Minimo lavorabile mm 303 Min. working diameter inch 11,95” Diam. Max lavorabile mm 1422,4 M ax. working diameter inch 56” Diam. Minimo bloccabile mm 303 Min. ID clamping diameter inch 11,95” Diam. Max bloccabile mm 1092 Max ID clamping diameter inch 43” Corsa radiale portautensile mm 508 Radial toolbox travel inch 20” Corsa verticale portautensile mm 51 Vertical toolbox travel inch 2 Passo avanzamento mm/giro 0,1 ÷ 0,8 Feed rate inch/rev 0,003 ÷ 0,03 Potenza motore pneum. Hp (Kw) 1,9 (1,4) Air motor power Hp (Kw) 1,9 (1,4) Pressione di lavoro Bar 6,0 Air pressure psi 90 Consumo aria m³/min 1,4 Air consumption cfm 49,4 Peso macchina Kg 159 Weight lbs 349 DATI TECNICI - TECHNICAL FEATURES Tutte le unità GBC SPIDER 42 vengono fornite in cassa legno per trasporto ed immagazzinamento, complete di braccio girevole, chiavi di servizio, disegni, istruzioni e certificato di garanzia e collaudo. All GBC SPIDER 42 units are supplied in wooden box for storage and transportation, complete with turning arm, service wrenches, drawings, instruction manual and warranty certificate. 1 304,8 ÷ 508 12” ÷ 20” 0 135 2 508 ÷ 711,2 20” ÷ 28” 0 77 3 711,2 ÷ 914,4 28” ÷ 36” 0 52 4 914,4 ÷ 1066 36” ÷ 42” 0 39 corona Crown Range (mm) Range (inch) min max capacità di bloccaggio velocità gg/min clamping range speed (rpm)
