| th ss6192 revision B, 5th April 2002 catalogue section 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

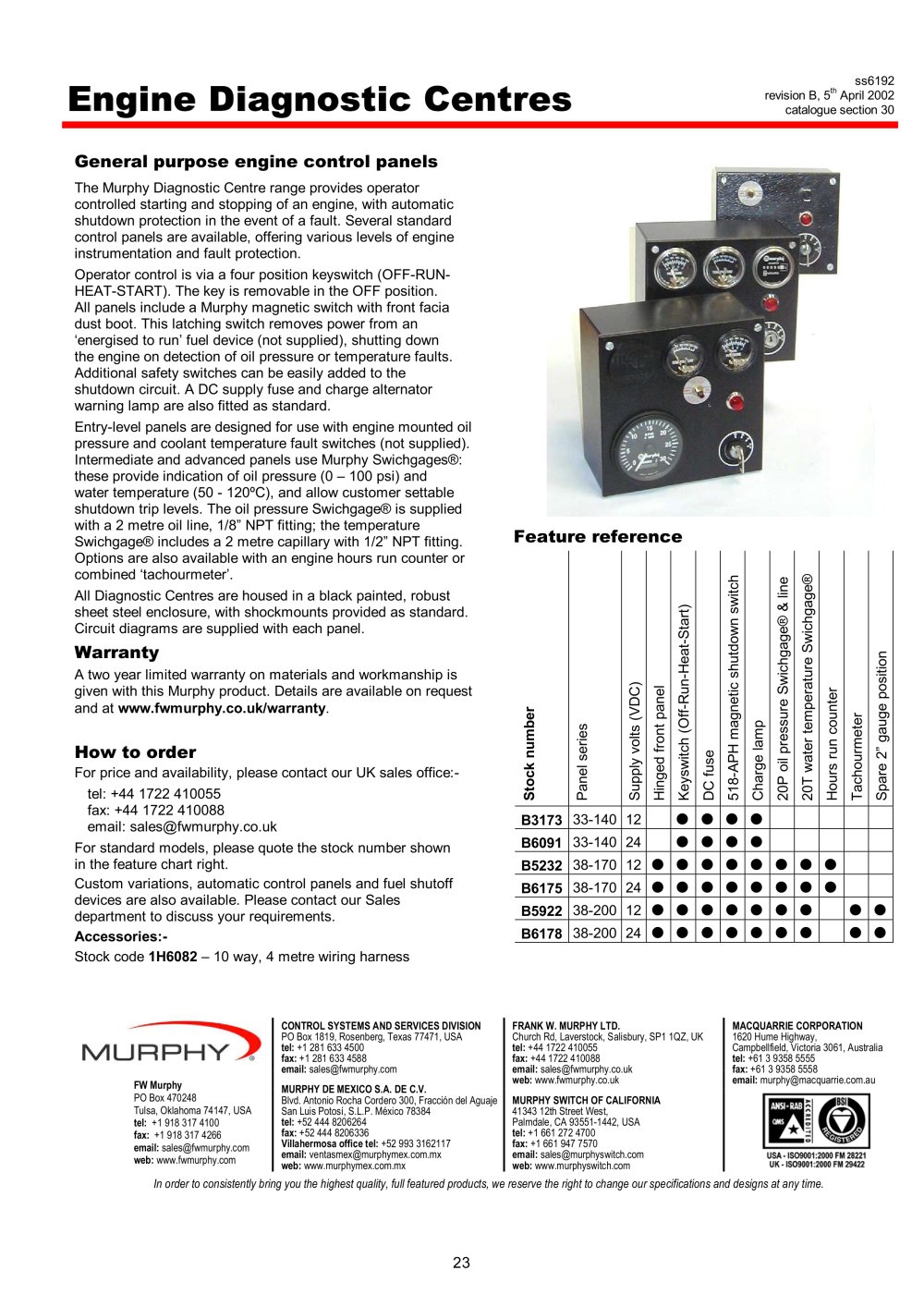

| Engine Diagnostic Centres | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General purpose engine control panels The Murphy Diagnostic Centre range provides operator controlled starting and stopping of an engine, with automatic shutdown protection in the event of a fault. Several standard control panels are available, offering various levels of engine instrumentation and fault protection. Operator control is via a four position keyswitch (OFF-RUN-HEAT-START). The key is removable in the OFF position. All panels include a Murphy magnetic switch with front facia dust boot. This latching switch removes power from an 'energised to run' fuel device (not supplied), shutting down the engine on detection of oil pressure or temperature faults. Additional safety switches can be easily added to the shutdown circuit. A DC supply fuse and charge alternator warning lamp are also fitted as standard. Entry-level panels are designed for use with engine mounted oil pressure and coolant temperature fault switches (not supplied). Intermediate and advanced panels use Murphy Swichgages®: these provide indication of oil pressure (0 - 100 psi) and water temperature (50 - 120°C), and allow customer settable shutdown trip levels. The oil pressure Swichgage® is supplied with a 2 metre oil line, 1/8" NPT fitting; the temperature Swichgage® includes a 2 metre capillary with 1/2" NPT fitting. Options are also available with an engine hours run counter or combined 'tachourmeter'. All Diagnostic Centres are housed in a black painted, robust sheet steel enclosure, with shockmounts provided as standard. Circuit diagrams are supplied with each panel. Warranty A two year limited warranty on materials and workmanship is given with this Murphy product. Details are available on request and at www.fwmurphy.co.uk/warranty. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Feature reference | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e ni | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| How to order For price and availability, please contact our UK sales office:- tel: +44 1722 410055 fax: +44 1722 410088 email: sales@fwmurphy.co.uk For standard models, please quote the stock number shown in the feature chart right. Custom variations, automatic control panels and fuel shutoff devices are also available. Please contact our Sales department to discuss your requirements. Accessories:- Stock code 1H6082 - 10 way, 4 metre wiring harness | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONTROL SYSTEMS AND SERVICES DIVISION PO Box 1819, Rosenberg, Texas 77471, USA tel: +1 281 633 4500 fax: +1 281 633 4588 email: sales@fwmurphy.com MURPHY DE MEXICO S.A. DE C.V. Blvd. Antonio Rocha Cordero 300, Fracción del Aguaje San Luis Potosí, S.L.P. México 78384 tel: +52 444 8206264 fax: +52 444 8206336 Villahermosa office tel: +52 993 3162117 email: ventasmex@murphymex.com.mx web: www.murphymex.com.mx | FRANK W. MURPHY LTD. Church Rd, Laverstock, Salisbury, SP1 1QZ, UK tel: +44 1722 410055 fax: +44 1722 410088 email: sales@fwmurphy.co.uk web: www.fwmurphy.co.uk MURPHY SWITCH OF CALIFORNIA 41343 12th Street West, Palmdale, CA 93551-1442, USA tel: +1 661 272 4700 fax: +1 661 947 7570 email: sales@murphyswitch.com web: www.murphyswitch.com | MACQUARRIE CORPORATION 1620 Hume Highway, Campbellfield, Victoria 3061, Australia tel: +61 3 9358 5555 fax: +61 3 9358 5558 email: murphy@macquarrie.com.au | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FW Murphy PO Box 470248 Tulsa, Oklahoma 74147, USA tel: +1 918 317 4100 fax: +1 918 317 4266 email: sales@fwmurphy.com web: www.fwmurphy.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| In order to consistently bring you the highest quality, full featured products, we reserve the right to change our specifications and designs at any time. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
