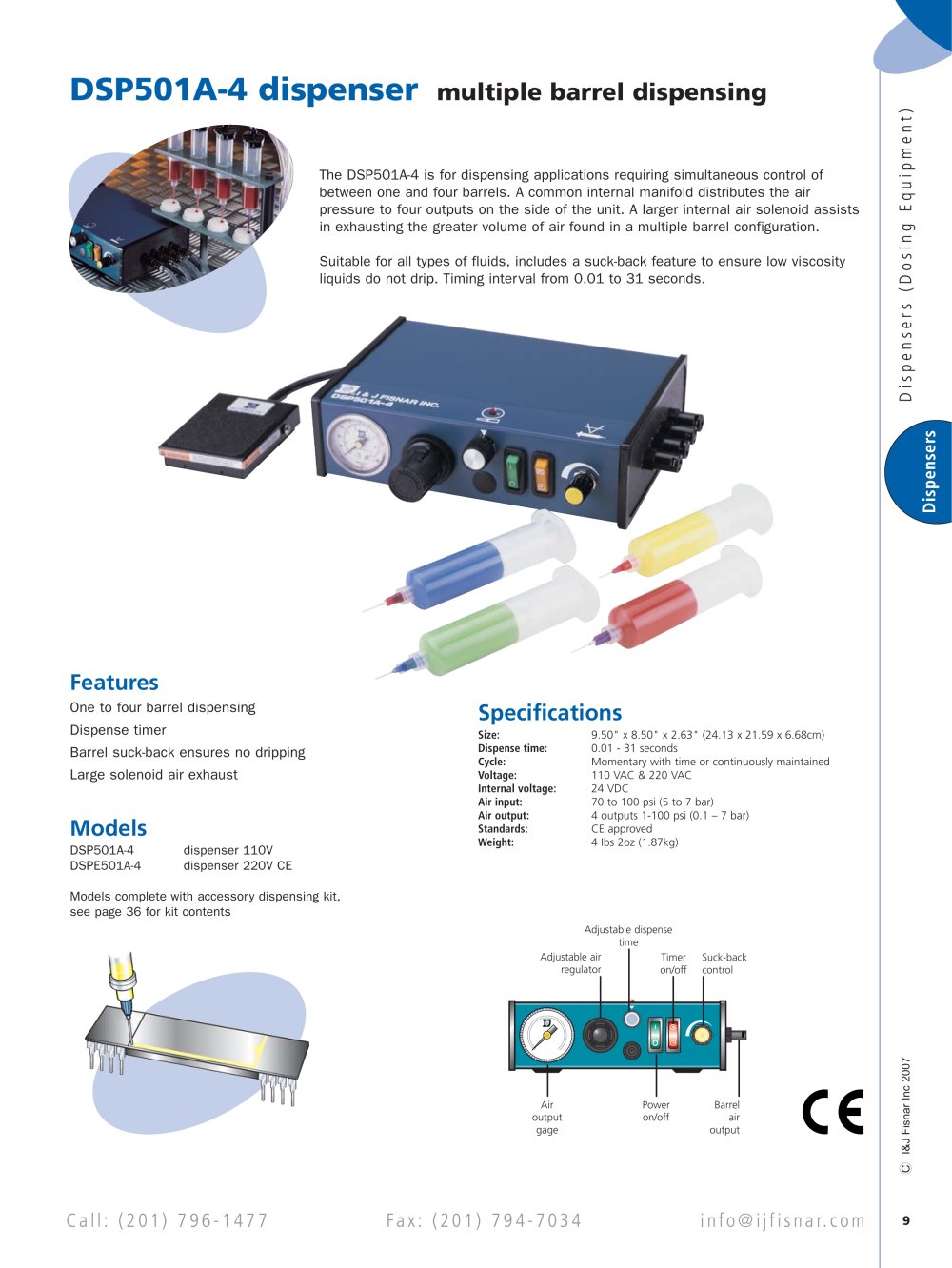

| DSP501A-4 dispenser multiple barrel dispensing | |||||||||||||||||||||||||||||||||||||||||||
| The DSP501A-4 is for dispensing applications requiring simultaneous control of between one and four barrels. A common internal manifold distributes the air pressure to four outputs on the side of the unit. A larger internal air solenoid assists in exhausting the greater volume of air found in a multiple barrel configuration. Suitable for all types of fluids, includes a suck-back feature to ensure low viscosity liquids do not drip. Timing interval from 0.01 to 31 seconds. | |||||||||||||||||||||||||||||||||||||||||||
| LT] o | |||||||||||||||||||||||||||||||||||||||||||
| • À | |||||||||||||||||||||||||||||||||||||||||||
| Features One to four barrel dispensing Dispense timer Barrel suck-back ensures no dripping Large solenoid air exhaust | |||||||||||||||||||||||||||||||||||||||||||
| Specifications | |||||||||||||||||||||||||||||||||||||||||||
| Size: 9.50" x 8.50" x 2.63" (24.13 x 21.59 x 6.68cm) Dispense time: 0.01 - 31 seconds Cycle: Momentary with time or continuously maintained Voltage: 110 VAC & 220 VAC Internal voltage: 24 VDC Air input: 70 to 100 psi (5 to 7 bar) Air output: 4 outputs 1-100 psi (0.1 - 7 bar) Standards: CE approved Weight: 4 Ibs 2oz (1.87kg) | |||||||||||||||||||||||||||||||||||||||||||
| Models DSP501A-4 DSPE501A-4 | |||||||||||||||||||||||||||||||||||||||||||
| dispenser 110V dispenser 220V CE | |||||||||||||||||||||||||||||||||||||||||||
| Models complete with accessory dispensing kit, see page 36 for kit contents | |||||||||||||||||||||||||||||||||||||||||||
| Adjustable dispense time | |||||||||||||||||||||||||||||||||||||||||||
| Adjustable air regulator | |||||||||||||||||||||||||||||||||||||||||||
| Suck-back control | |||||||||||||||||||||||||||||||||||||||||||
| Timer on/off | |||||||||||||||||||||||||||||||||||||||||||
| o o CM o _c TO Ll | |||||||||||||||||||||||||||||||||||||||||||
| Barrel air output | |||||||||||||||||||||||||||||||||||||||||||
| Air output gage | |||||||||||||||||||||||||||||||||||||||||||
| Power on/off | |||||||||||||||||||||||||||||||||||||||||||
