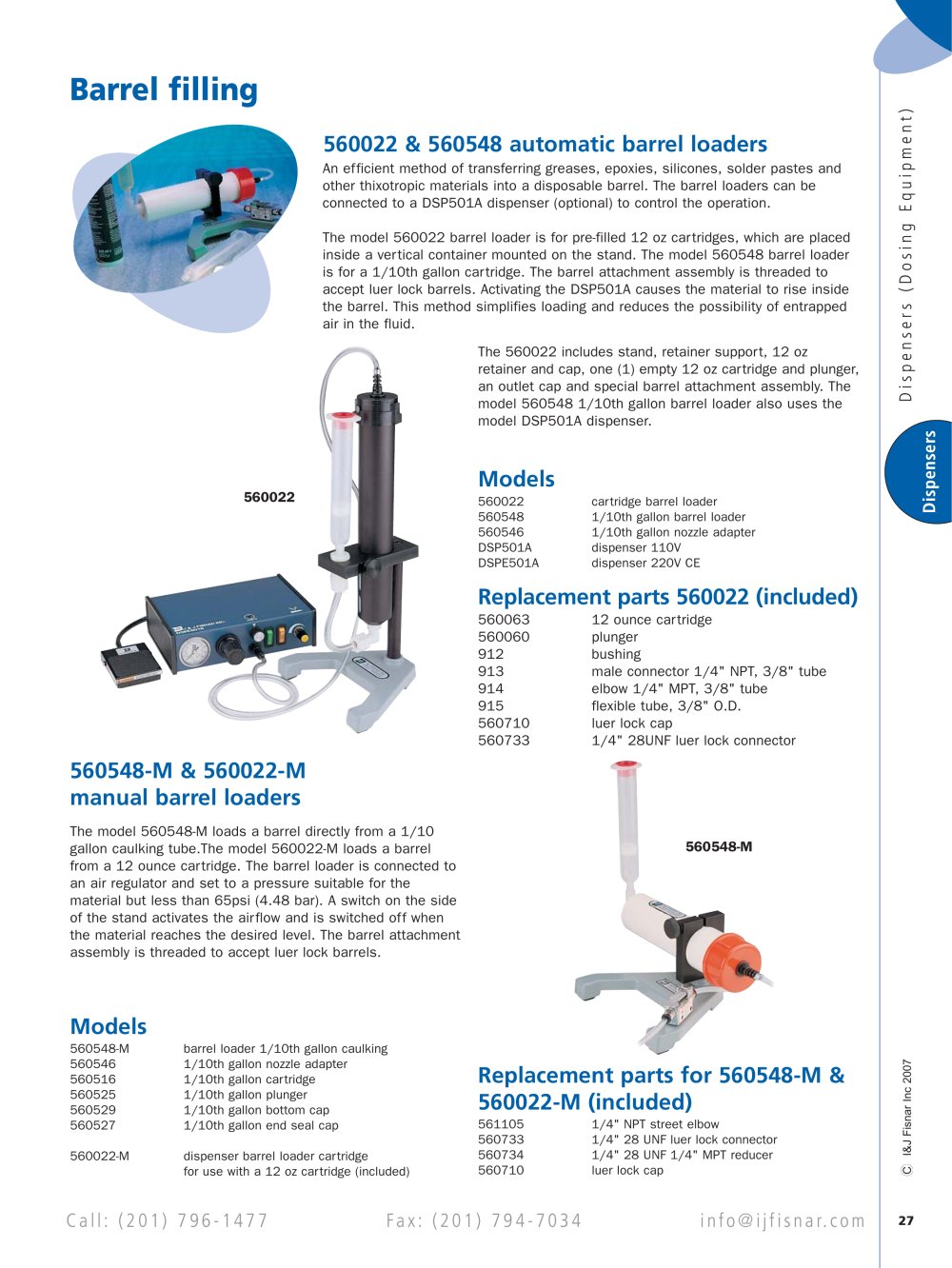

| Barrel filling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 560022 & 560548 automatic barrel loaders An efficient method of transferring greases, epoxies, silicones, solder pastes and other thixotropic materials into a disposable barrel. The barrel loaders can be connected to a DSP501A dispenser (optional) to control the operation. The model 560022 barrel loader is for pre-filled 12 oz cartridges, which are placed inside a vertical container mounted on the stand. The model 560548 barrel loader is for a l/10th gallon cartridge. The barrel attachment assembly is threaded to accept luer lock barrels. Activating the DSP501A causes the material to rise inside the barrel. This method simplifies loading and reduces the possibility of entrapped air in the fluid. The 560022 includes stand, retainer support, 12 oz retainer and cap, one (1) empty 12 oz cartridge and plunger, an outlet cap and special barrel attachment assembly. The model 560548 1/10th gallon barrel loader also uses the model DSP501A dispenser. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LT) o | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Models 560022 560548 560546 DSP501A DSPE501A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 560022 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Replacement parts 560022 (included) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 560548-M & 560022-M manual barrel loaders The model 560548-M loads a barrel directly from a 1/10 gallon caulking tube.The model 560022-M loads a barrel from a 12 ounce cartridge. The barrel loader is connected to an air regulator and set to a pressure suitable for the material but less than 65psi (4.48 bar). A switch on the side of the stand activates the airflow and is switched off when the material reaches the desired level. The barrel attachment assembly is threaded to accept luer lock barrels. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Models 560548-M barrel loader 1/10th gallon caulking 560546 1/10th gallon nozzle adapter 560516 1/10th gallon cartridge 560525 1/10th gallon plunger 560529 1/10th gallon bottom cap 560527 1/10th gallon end seal cap 560022-M dispenser barrel loader cartridge for use with a 12 oz cartridge (included) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| r-- o o CM o _c TO Ll @ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Replacement parts for 560548-M & 560022-M (included) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 561105 560733 560734 560710 | 1/4" NPT street elbow 1/4" 28 UNF luer lock connector 1/4" 28 UNF 1/4" MPT reducer luer lock cap | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
