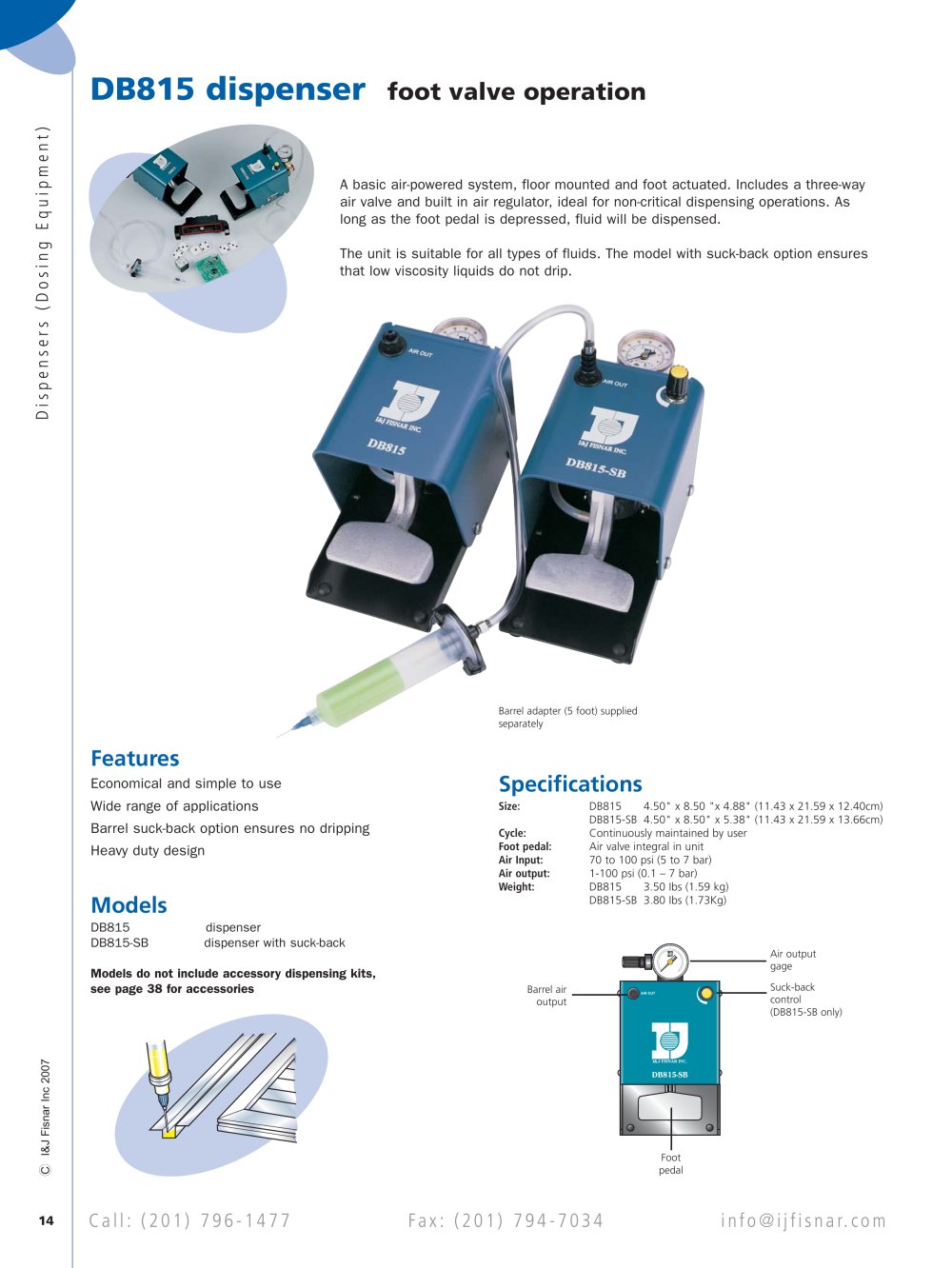

| DB815 dispenser foot valve operation | ||||||||||||||||||||||||||||||||||||||||
| A basic air-powered system, floor mounted and foot actuated. Includes a three-way air valve and built in air regulator, ideal for non-critical dispensing operations. As long as the foot pedal is depressed, fluid will be dispensed. The unit is suitable for all types of fluids. The model with suck-back option ensures that low viscosity liquids do not drip. | ||||||||||||||||||||||||||||||||||||||||
| oí O | ||||||||||||||||||||||||||||||||||||||||
| Barrel adapter (5 foot) supplied separately | ||||||||||||||||||||||||||||||||||||||||
| Features Economical and simple to use Wide range of applications Barrel suck-back option ensures no dripping Heavy duty design | ||||||||||||||||||||||||||||||||||||||||
| Specifications | ||||||||||||||||||||||||||||||||||||||||
| Size: Cycle: Foot pedal: Air Input: Air output: Weight: | DB815 4.50" x 8.50 "x 4.88" (1 1.43 x 21.59 x 12.40cm) DB815-SB 4.50" x 8.50" x 5.38" (1 1.43 x 21.59 x 13.66cm) Continuously maintained by user Air valve integral in unit 70 to 100 psi (5 to 7 bar) 1-100 psi (0.1 - 7 bar) DB815 3.50 Ibs (1.59 kg) DB815-SB 3.80 Ibs (1.73Kg) | |||||||||||||||||||||||||||||||||||||||
| Models DB815 DB815-SB | ||||||||||||||||||||||||||||||||||||||||
| dispenser dispenser with suck-back | ||||||||||||||||||||||||||||||||||||||||
| Air output gage | ||||||||||||||||||||||||||||||||||||||||
| Models do not include accessory dispensing kits, see page 38 for accessories | ||||||||||||||||||||||||||||||||||||||||
| Suck-back control (DB815-SB only) | ||||||||||||||||||||||||||||||||||||||||
| Barrel air output | ||||||||||||||||||||||||||||||||||||||||
| 1^ o o CN ü _c ra ü_ | ||||||||||||||||||||||||||||||||||||||||
| Foot pedal | ||||||||||||||||||||||||||||||||||||||||
| info@ijfisnar.com | ||||||||||||||||||||||||||||||||||||||||
| Call: (201 ) 796- 1 477 | Fax: (201 ) 794-7034 | |||||||||||||||||||||||||||||||||||||||
| 14 | ||||||||||||||||||||||||||||||||||||||||
