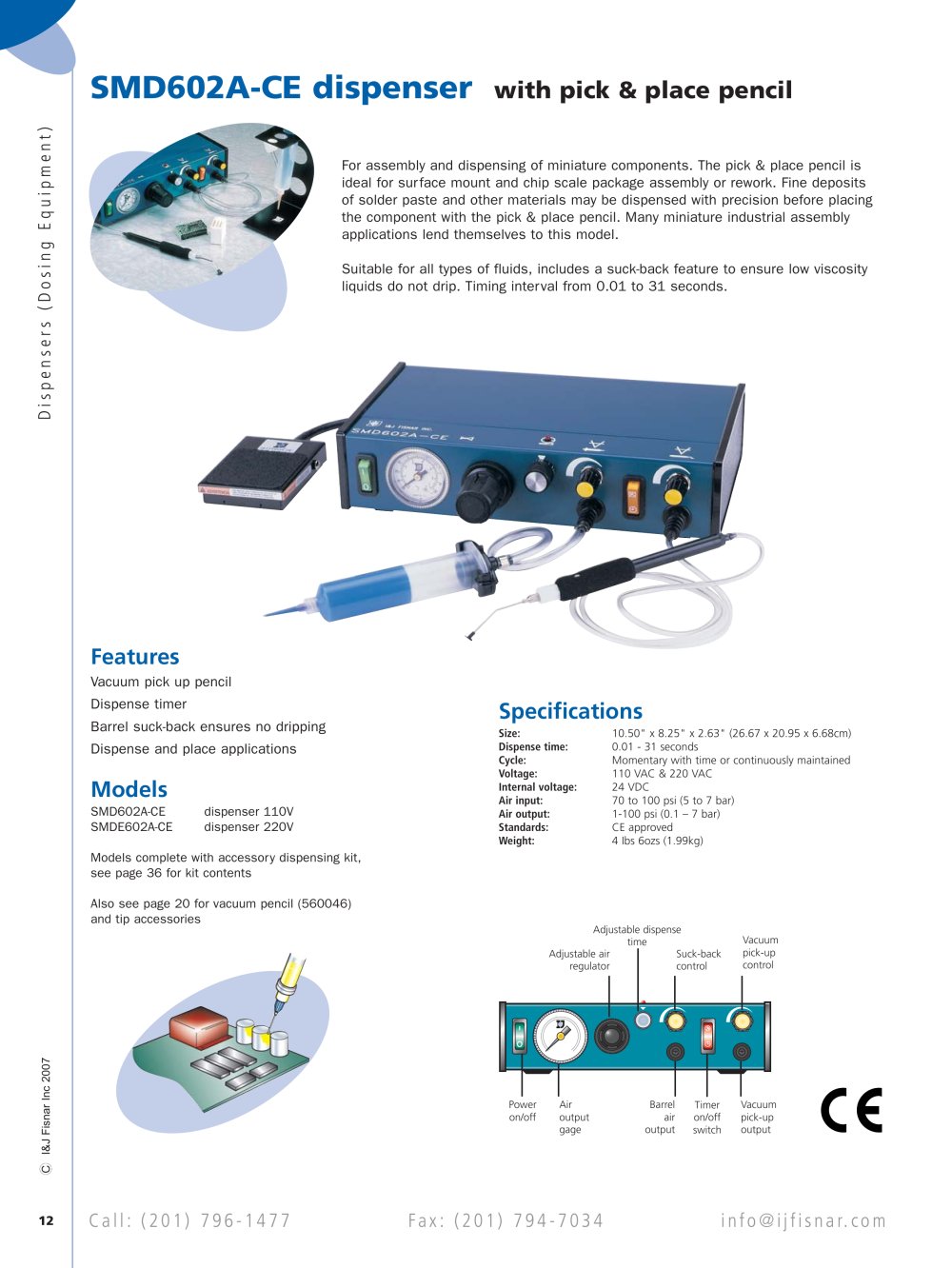

| SMD602A-CE dispenser with pick & place pencil | ||||||||||||||||||||||||||||||||||||||||||
| For assembly and dispensing of miniature components. The pick & place pencil is ideal for surface mount and chip scale package assembly or rework. Fine deposits of solder paste and other materials may be dispensed with precision before placing the component with the pick & place pencil. Many miniature industrial assembly applications lend themselves to this model. Suitable for all types of fluids, includes a suck-back feature to ensure low viscosity liquids do not drip. Timing interval from 0.01 to 31 seconds. | ||||||||||||||||||||||||||||||||||||||||||
| LO o | ||||||||||||||||||||||||||||||||||||||||||
| Features Vacuum pick up pencil Dispense timer Barrel suck-back ensures no dripping Dispense and place applications | ||||||||||||||||||||||||||||||||||||||||||
| Specifications | ||||||||||||||||||||||||||||||||||||||||||
| Size: 10.50" x 8.25" x 2.63" (26.67 x 20.95 x 6.68cm) Dispense time: 0.01 - 31 seconds Cycle: Momentary with time or continuously maintained Voltage: 110 VAC & 220 VAC Internal voltage: 24 VDC Air input: 70 to 100 psi (5 to 7 bar) Air output: 1-100 psi (0.1 - 7 bar) Standards: CE approved Weight: 4 Ibs 6ozs (1.99kg) | ||||||||||||||||||||||||||||||||||||||||||
| Models SMD602A-CE SMDE602A-CE | ||||||||||||||||||||||||||||||||||||||||||
| dispenser 110V dispenser 220V | ||||||||||||||||||||||||||||||||||||||||||
| Models complete with accessory dispensing kit, see page 36 for kit contents Also see page 20 for vacuum pencil (560046) and tip accessories | ||||||||||||||||||||||||||||||||||||||||||
| Adjustable dispense time Suck-back control | ||||||||||||||||||||||||||||||||||||||||||
| Vacuum pick-up control | ||||||||||||||||||||||||||||||||||||||||||
| Adjustableregula | ||||||||||||||||||||||||||||||||||||||||||
| r-- o o CN Ü | ||||||||||||||||||||||||||||||||||||||||||
| ce | ||||||||||||||||||||||||||||||||||||||||||
| Barrel Timer Vacuum air on/off pick-up output switch output | ||||||||||||||||||||||||||||||||||||||||||
| Power Air on/off output gage | ||||||||||||||||||||||||||||||||||||||||||
| c LL | ||||||||||||||||||||||||||||||||||||||||||
| info@ijfisnar.com | ||||||||||||||||||||||||||||||||||||||||||
| Call: (20 1 ) 796- 1 477 | Fax: (20 1 ) 794-7034 | |||||||||||||||||||||||||||||||||||||||||
| 12 | ||||||||||||||||||||||||||||||||||||||||||
