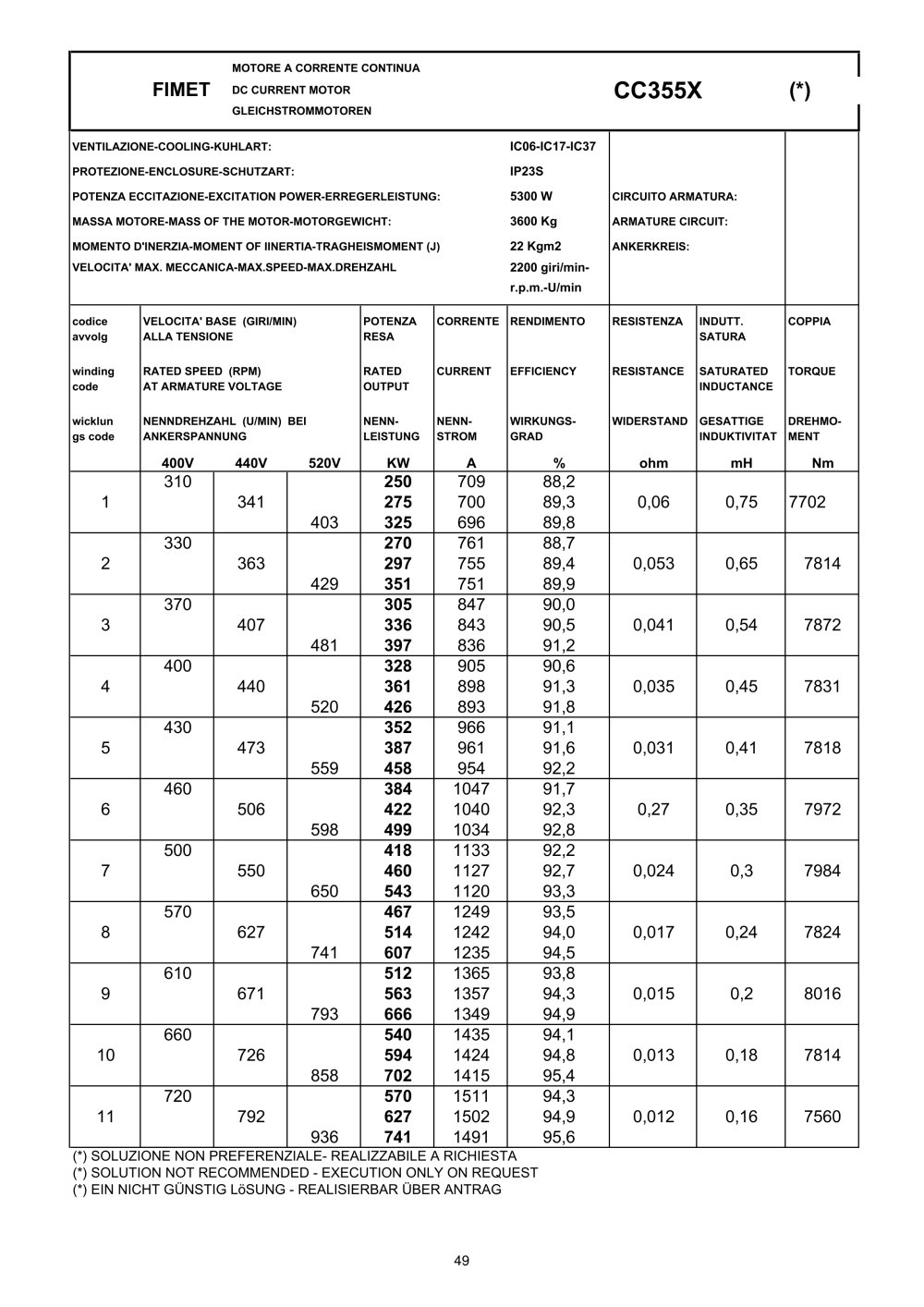

MOTORE A CORRENTE CONTINUA FIMET DC CURRENT MOTOR

GLEICHSTROMMOTOREN

CC355X

(*)

IC06-IC17-IC37

IP23S

5300 W

3600 Kg

22 Kgm2

2200 giri/min-

r.p.m.-U/min

VENTILAZIONE-COOLING-KUHLART: PROTEZIONE-ENCLOSURE-SCHUTZART:

POTENZA ECCITAZIONE-EXCITATION POWER-ERREGERLEISTUNG:

MASSA MOTORE-MASS OF THE MOTOR-MOTORGEWICHT:

MOMENTO D'INERZIA-MOMENT OF IINERTIA-TRAGHEISMOMENT (J) VELOCITA' MAX. MECCANICA-MAX.SPEED-MAX.DREHZAHL

CIRCUITO ARMATURA: ARMATURE CIRCUIT:

ANKERKREIS:


codice avvolg winding code wicklun gs code	VELOCITA' BASE (GIRI/MIN) ALLA TENSIONE RATED SPEED (RPM) AT ARMATURE VOLTAGE NENNDREHZAHL (U/MIN) BEI ANKERSPANNUNG 400V 440V 520V			POTENZA RESA RATED OUTPUT NENNLEISTUNG KW	CORRENTE CURRENT NENNSTROM A	RENDIMENTO EFFICIENCY WIRKUNGSGRAD %	RESISTENZA RESISTANCE WIDERSTAND ohm	INDUTT. SATURA SATURATED INDUCTANCE GESATTIGE INDUKTIVITAT mH	COPPIA TORQUE DREHMOMENT Nm
1	310	341	403	250 275 325	709 700 696	88,2 89,3 89,8	0,06	0,75	7702
2	330	363	429	270 297 351	761 755 751	88,7 89,4 89,9	0,053	0,65	7814
3	370	407	481	305 336 397	847 843 836	90,0 90,5 91,2	0,041	0,54	7872
4	400	440	520	328 361 426	905 898 893	90,6 91,3 91,8	0,035	0,45	7831
5	430	473	559	352 387 458	966 961 954	91,1 91,6 92,2	0,031	0,41	7818
6	460	506	598	384 422 499	1047 1040 1034	91,7 92,3 92,8	0,27	0,35	7972
7	500	550	650	418 460 543	1133 1127 1120	92,2 92,7 93,3	0,024	0,3	7984
8	570	627	741	467 514 607	1249 1242 1235	93,5 94,0 94,5	0,017	0,24	7824
9	610	671	793	512 563 666	1365 1357 1349	93,8 94,3 94,9	0,015	0,2	8016
10	660	726	858	540 594 702	1435 1424 1415	94,1 94,8 95,4	0,013	0,18	7814
11	720	792	936	570 627 741	1511 1502 1491	94,3 94,9 95,6	0,012	0,16	7560

(*) SOLUZIONE NON PREFERENZIALE- REALIZZABILE A RICHIESTA (*) SOLUTION NOT RECOMMENDED - EXECUTION ONLY ON REQUEST (*) EIN NICHT GÜNSTIG LÖSUNG - REALISIERBAR ÜBER ANTRAG
