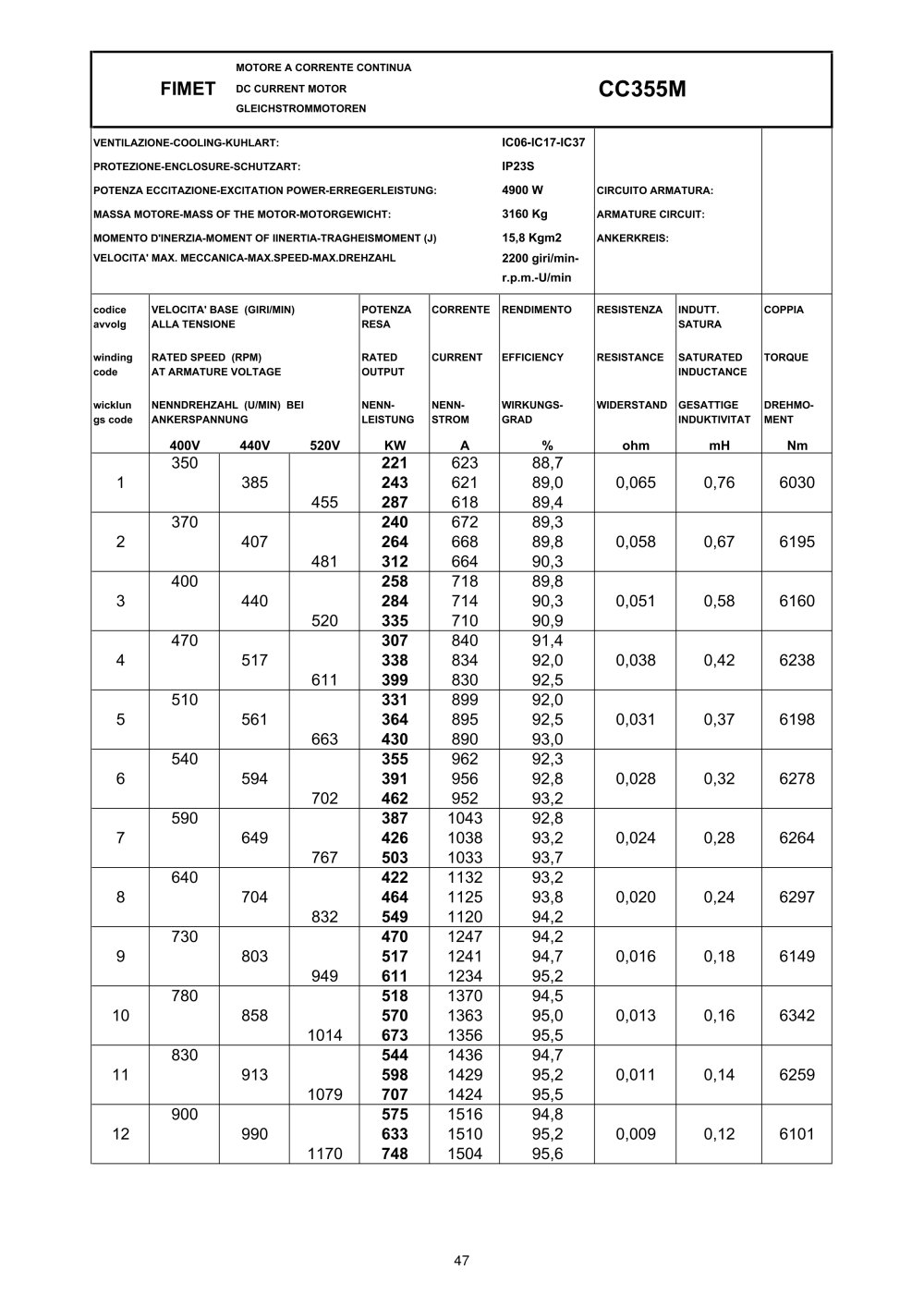

MOTORE A CORRENTE CONTINUA FIMET DC CURRENT MOTOR

GLEICHSTROMMOTOREN

CC355M

IC06-IC17-IC37 IP23S 4900 W 3160 Kg 15,8 Kgm2 2200 giri/min-r.p.m.-UVmin

VENTILAZIONE-COOLING-KUHLART: PROTEZIONE-ENCLOSURE-SCHUTZART:

POTENZA ECCITAZIONE-EXCITATION POWER-ERREGERLEISTUNG:

MASSA MOTORE-MASS OF THE MOTOR-MOTORGEWICHT:

MOMENTO D'INERZIA-MOMENT OF IINERTIA-TRAGHEISMOMENT (J) VELOCITA' MAX. MECCANICA-MAX.SPEED-MAX.DREHZAHL

CIRCUITO ARMATURA: ARMATURE CIRCUIT: ANKERKREIS:


codice avvolg winding code wicklun gs code	VELOCITA' BASE (GIRI/MIN) ALLA TENSIONE RATED SPEED (RPM) AT ARMATURE VOLTAGE NENNDREHZAHL (U/MIN) BEI ANKERSPANNUNG 400V 440V 520V			POTENZA RESA RATED OUTPUT NENNLEISTUNG KW	CORRENTE CURRENT NENNSTROM A	RENDIMENTO EFFICIENCY WIRKUNGSGRAD %	RESISTENZA RESISTANCE WIDERSTAND ohm	INDUTT. SATURA SATURATED INDUCTANCE GESATTIGE INDUKTIVITAT mH	COPPIA TORQUE DREHMOMENT Nm
1	350	385	455	221 243 287	623 621 618	88,7 89,0 89,4	0,065	0,76	6030
2	370	407	481	240 264 312	672 668 664	89,3 89,8 90,3	0,058	0,67	6195
3	400	440	520	258 284 335	718 714 710	89,8 90,3 90,9	0,051	0,58	6160
4	470	517	611	307 338 399	840 834 830	91,4 92,0 92,5	0,038	0,42	6238
5	510	561	663	331 364 430	899 895 890	92,0 92,5 93,0	0,031	0,37	6198
6	540	594	702	355 391 462	962 956 952	92,3 92,8 93,2	0,028	0,32	6278
7	590	649	767	387 426 503	1043 1038 1033	92,8 93,2 93,7	0,024	0,28	6264
8	640	704	832	422 464 549	1132 1125 1120	93,2 93,8 94,2	0,020	0,24	6297
9	730	803	949	470 517 611	1247 1241 1234	94,2 94,7 95,2	0,016	0,18	6149
10	780	858	1014	518 570 673	1370 1363 1356	94,5 95,0 95,5	0,013	0,16	6342
11	830	913	1079	544 598 707	1436 1429 1424	94,7 95,2 95,5	0,011	0,14	6259
12	900	990	1170	575 633 748	1516 1510 1504	94,8 95,2 95,6	0,009	0,12	6101
