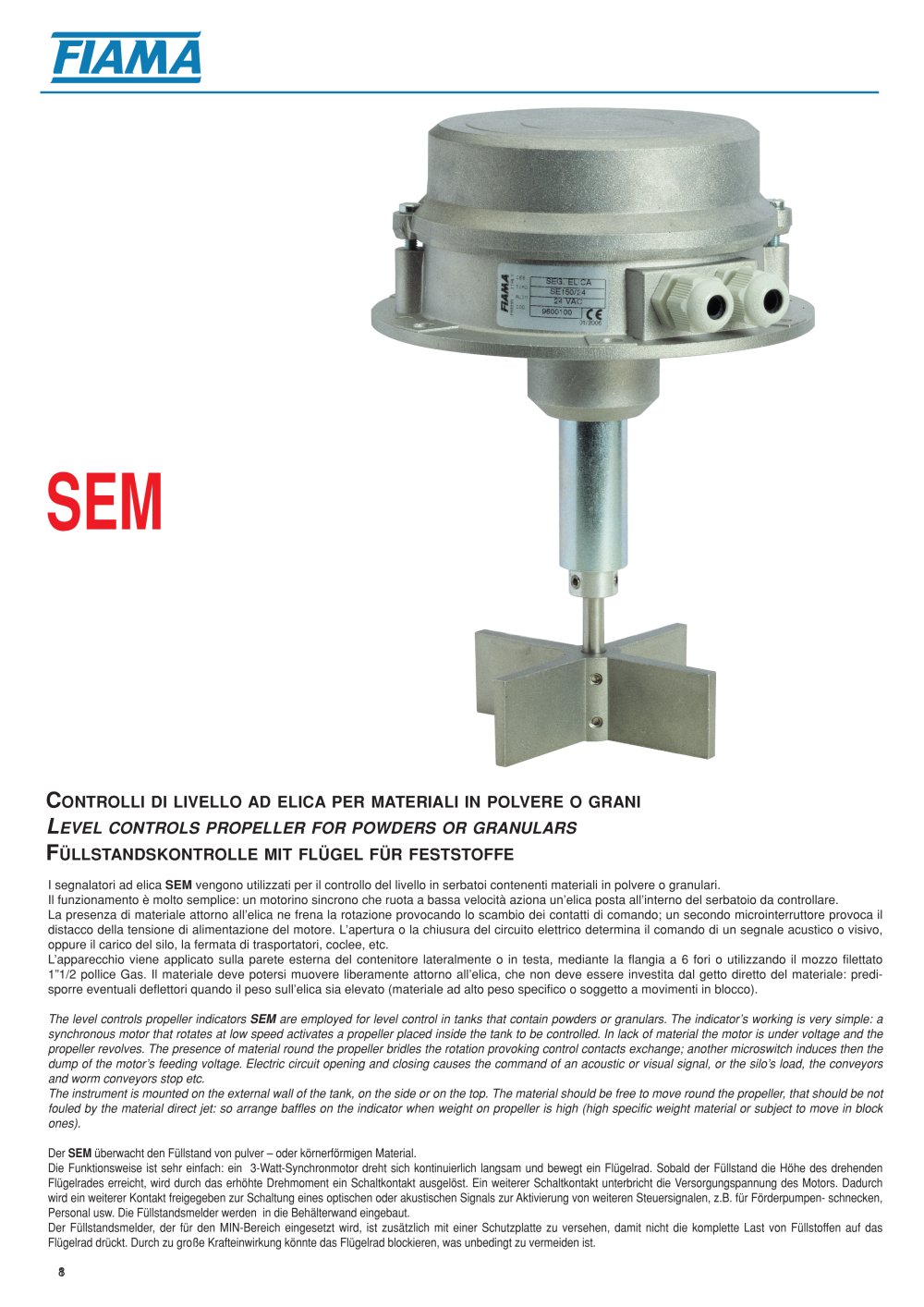

SEM Level controls propeller for powders or granulars - FIAMA - #1

Text version of the page

I segnalatori ad elica SEM vengono utilizzati per il controllo del livello in serbatoi contenenti materiali in polvere o granulari. Il funzionamento è molto semplice: un motorino sincrono che ruota a bassa velocità aziona un’elica posta all’interno del serbatoio da controllare. La presenza di materiale attorno all’elica ne frena la rotazione provocando lo scambio dei contatti di comando; un secondo microinterruttore provoca il distacco della tensione di alimentazione del motore. L’apertura o la chiusura del circuito elettrico determina il comando di un segnale acustico o visivo, oppure il carico del silo, la fermata di trasportatori, coclee, etc. L’apparecchio viene applicato sulla parete esterna del contenitore lateralmente o in testa, mediante la flangia a 6 fori o utilizzando il mozzo filettato 1”1/2 pollice Gas. Il materiale deve potersi muovere liberamente attorno all’elica, che non deve essere investita dal getto diretto del materiale: predisporre eventuali deflettori quando il peso sull’elica sia elevato (materiale ad alto peso specifico o soggetto a movimenti in blocco). The level controls propeller indicators SEM are employed for level control in tanks that contain powders or granulars. The indicator’s working is very simple: a synchronous motor that rotates at low speed activates a propeller placed inside the tank to be controlled. In lack of material the motor is under voltage and the propeller revolves. The presence of material round the propeller bridles the rotation provoking control contacts exchange; another microswitch induces then the dump of the motor’s feeding voltage. Electric circuit opening and closing causes the command of an acoustic or visual signal, or the silo’s load, the conveyors and worm conveyors stop etc. The instrument is mounted on the external wall of the tank, on the side or on the top. The material should be free to move round the propeller, that should be not fouled by the material direct jet: so arrange baffles on the indicator when weight on propeller is high (high specific weight material or subject to move in block ones). Der SEM überwacht den Füllstand von pulver – oder körnerförmigen Material. Die Funktionsweise ist sehr einfach: ein 3-Watt-Synchronmotor dreht sich kontinuierlich langsam und bewegt ein Flügelrad. Sobald der Füllstand die Höhe des drehenden Flügelrades erreicht, wird durch das erhöhte Drehmoment ein Schaltkontakt ausgelöst. Ein weiterer Schaltkontakt unterbricht die Versorgungspannung des Motors. Dadurch wird ein weiterer Kontakt freigegeben zur Schaltung eines optischen oder akustischen Signals zur Aktivierung von weiteren Steuersignalen, z.B. für Förderpumpen- schnecken, Personal usw. Die Füllstandsmelder werden in die Behälterwand eingebaut. Der Füllstandsmelder, der für den MIN-Bereich eingesetzt wird, ist zusätzlich mit einer Schutzplatte zu versehen, damit nicht die komplette Last von Füllstoffen auf das Flügelrad drückt. Durch zu große Krafteinwirkung könnte das Flügelrad blockieren, was unbedingt zu vermeiden ist. 1 CONTROLLI DI LIVELLO AD ELICA PER MATERIALI IN POLVERE O GRANI LEVEL CONTROLS PROPELLER FOR POWDERS OR GRANULARS FÜLLSTANDSKONTROLLE MIT FLÜGEL FÜR FESTSTOFFE 8 SEM
