CRO Tachometer with hour meter - FIAMA - #1

Text version of the page

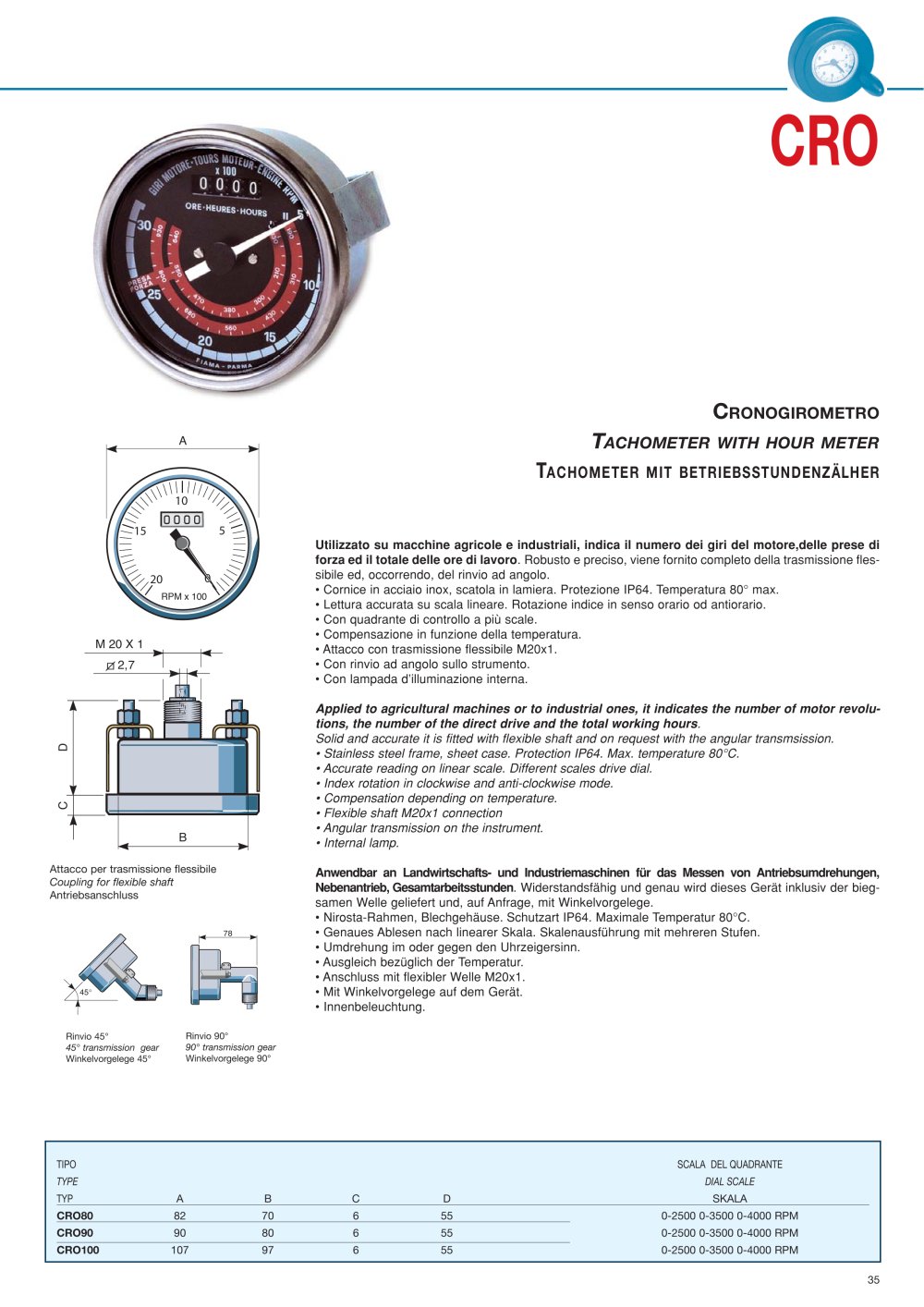

35 CRONOGIROMETRO TACHOMETER WITH HOUR METER TACHOMETER MIT BETRIEBSSTUNDENZÄLHER CRO Utilizzato su macchine agricole e industriali, indica il numero dei giri del motore,delle prese di forza ed il totale delle ore di lavoro. Robusto e preciso, viene fornito completo della trasmissione flessibile ed, occorrendo, del rinvio ad angolo. • Cornice in acciaio inox, scatola in lamiera. Protezione IP64. Temperatura 80° max. • Lettura accurata su scala lineare. Rotazione indice in senso orario od antiorario. • Con quadrante di controllo a più scale. • Compensazione in funzione della temperatura. • Attacco con trasmissione flessibile M20x1. • Con rinvio ad angolo sullo strumento. • Con lampada d’illuminazione interna. Applied to agricultural machines or to industrial ones, it indicates the number of motor revolutions, the number of the direct drive and the total working hours. Solid and accurate it is fitted with flexible shaft and on request with the angular transmsission. • Stainless steel frame, sheet case. Protection IP64. Max. temperature 80°C. • Accurate reading on linear scale. Different scales drive dial. • Index rotation in clockwise and anti-clockwise mode. • Compensation depending on temperature. • Flexible shaft M20x1 connection • Angular transmission on the instrument. • Internal lamp. Anwendbar an Landwirtschafts- und Industriemaschinen für das Messen von Antriebsumdrehungen, Nebenantrieb, Gesamtarbeitsstunden. Widerstandsfähig und genau wird dieses Gerät inklusiv der biegsamen Welle geliefert und, auf Anfrage, mit Winkelvorgelege. • Nirosta-Rahmen, Blechgehäuse. Schutzart IP64. Maximale Temperatur 80°C. • Genaues Ablesen nach linearer Skala. Skalenausführung mit mehreren Stufen. • Umdrehung im oder gegen den Uhrzeigersinn. • Ausgleich bezüglich der Temperatur. • Anschluss mit flexibler Welle M20x1. • Mit Winkelvorgelege auf dem Gerät. • Innenbeleuchtung. 15 5 0 10 20 RPM x 100 0 0 0 0 B C A D M 20 X 1 2,7 78 45° Rinvio 45° 45° transmission gear Winkelvorgelege 45° Rinvio 90° 90° transmission gear Winkelvorgelege 90° TIPO SCALA DEL QUADRANTE TYPE DIAL SCALE TYP A B C D SKALA CRO80 82 70 6 55 0-2500 0-3500 0-4000 RPM CRO90 90 80 6 55 0-2500 0-3500 0-4000 RPM CRO100 107 97 6 55 0-2500 0-3500 0-4000 RPM Attacco per trasmissione flessibile Coupling for flexible shaft Antriebsanschluss
