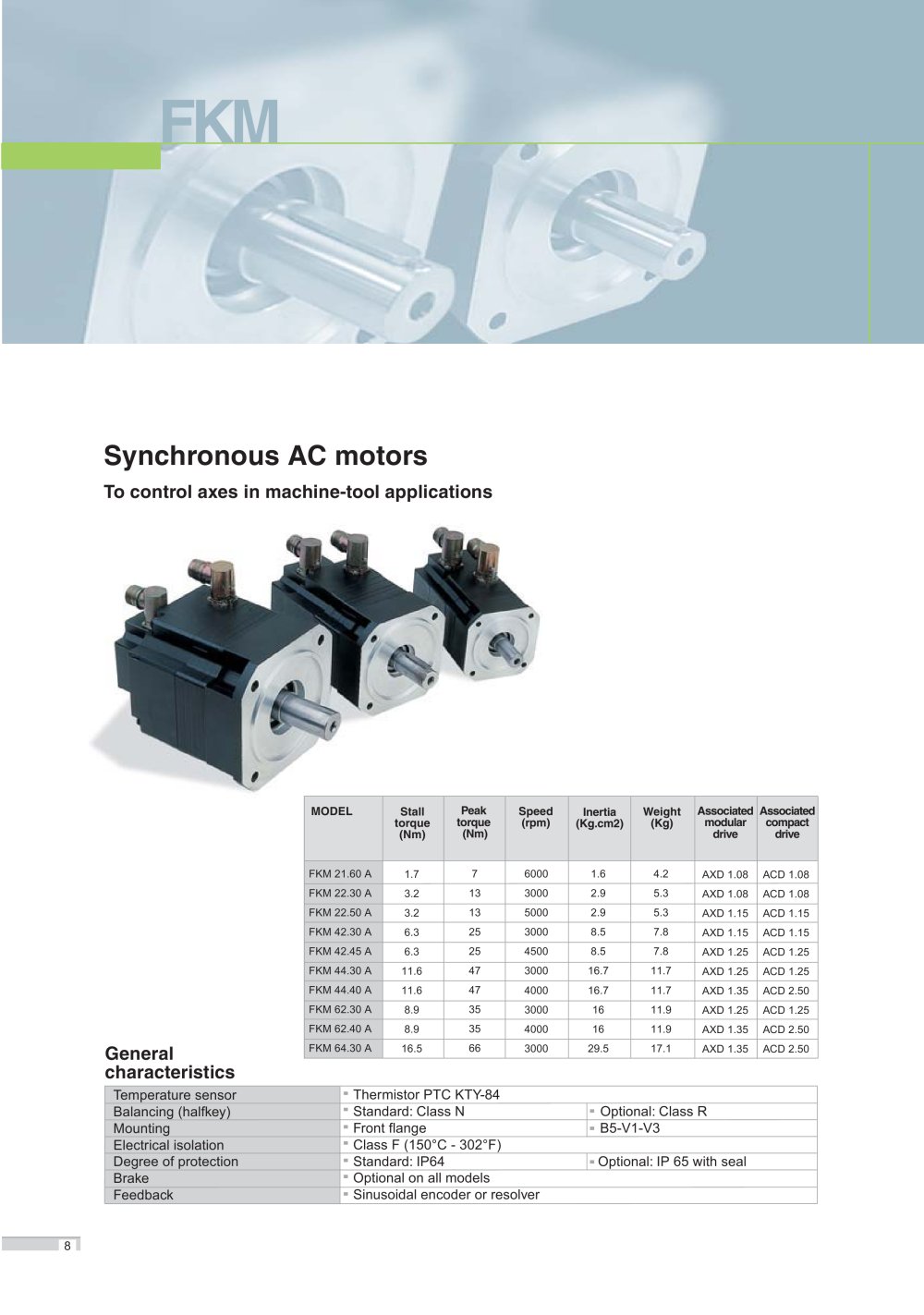

| | | To control axes in machine-tool applications | | |
| | | |
| | | | | | | | | | | | | | | | - MODEL | Stall torque (Nm) | Peak torque (Nm) | Speed (rpm) | Inertia (Kg.cm2) | Weight (Kg) | Associated modular drive | Associated compact drive | | | | FKM21.60A | 1.7 | 7 | 6000 | 1.6 | 4.2 | AXD 1.08 | ACD1.08 | | | | FKM 22.30 A | 3.2 | 13 | 3000 | 2.9 | 5.3 | AXD 1.08 | ACD1.08 | | | | FKM 22.50 A | 3.2 | 13 | 5000 | 2.9 | 5.3 | AXD 1.15 | ACD1.15 | | | | FKM 42.30 A | 6.3 | 25 | 3000 | 8.5 | 7.8 | AXD 1.15 | ACD1.15 | | | | FKM 42.45 A | 6.3 | 25 | 4500 | 8.5 | 7.8 | AXD 1.25 | ACD1.25 | | | | FKM 44.30 A | 11.6 | 47 | 3000 | 16.7 | 11.7 | AXD 1.25 | ACD1.25 | | | | FKM 44.40 A | 11.6 | 47 | 4000 | 16.7 | 11.7 | AXD 1.35 | ACD 2.50 | | | | FKM 62.30 A | 8.9 | 35 | 3000 | 16 | 11.9 | AXD 1.25 | ACD1.25 | | | | FKM 62.40 A | 8.9 | 35 | 4000 | 16 | 11.9 | AXD 1.35 | ACD 2.50 | | | | FKM 64.30 A | 16.5 | 66 | 3000 | 29.5 | 17.1 | AXD 1.35 | ACD 2.50 | | | | | | | | | | | | | | | |
| | | General | | |
| | | |
| | | |
| | | characteristics | | |
| | | |
| | | | | | | | | | | | ■ Thermistor PTC KTY-84 | | | | Balancing (halfkey) | ■ Standard: Class N | ■ Optional: Class R | | | | Mounting | ■ Frontflange | • B5-V1-V3 | | | | | ■ ClassF(150°C-302°F) | | | | Degree of protection | ■ Standard: IP64 |- Optional: IP 65 with seal | | | | Brake | ■ Optional on all models | | | | Feedback | | | | | | | | | | | |
| | | |
| | | 8~ | | |
| | | |
| | | | | | | | | | | | | | |
